大扭矩数字舵机执行机构三维结构

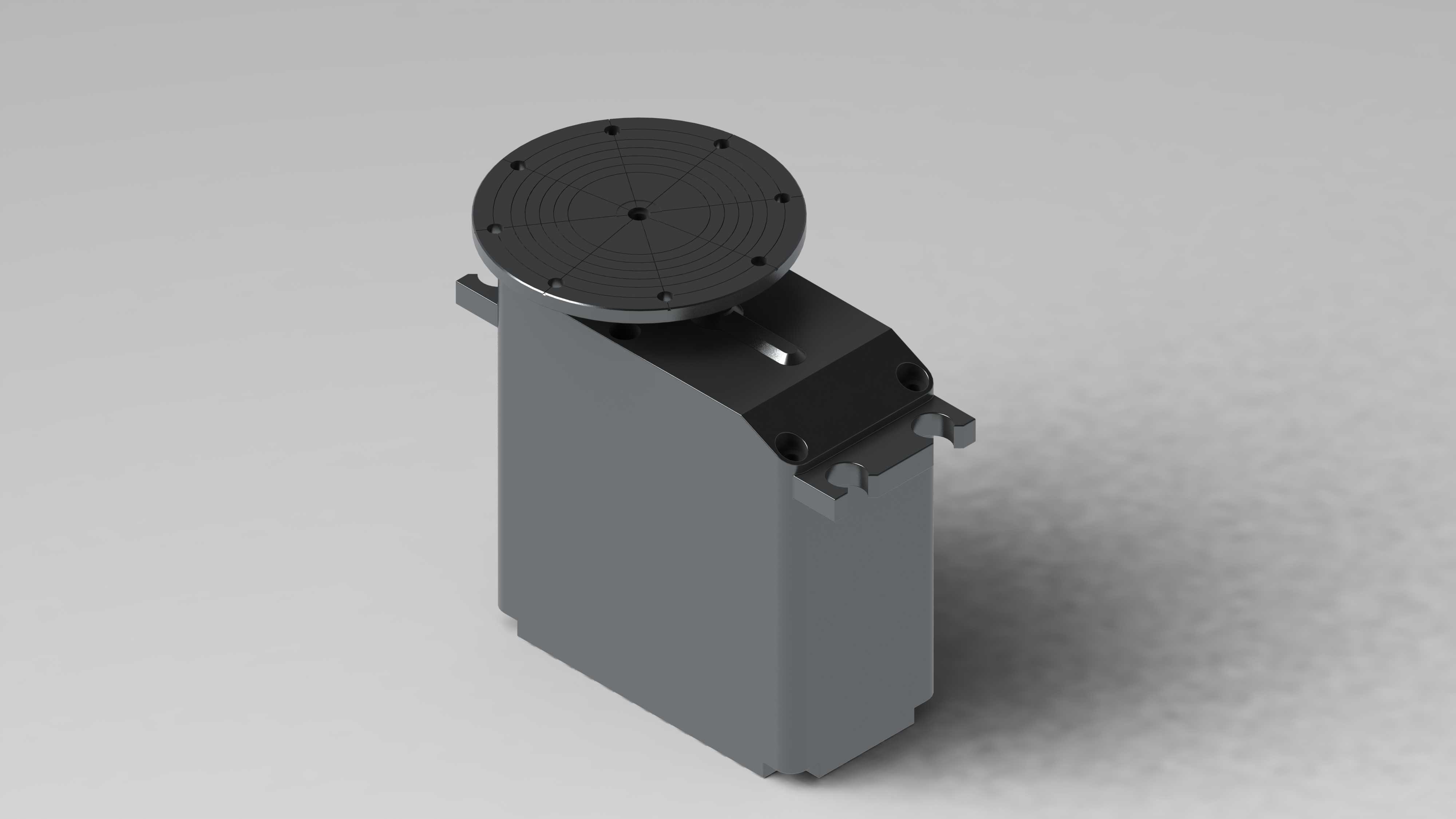

　　这款大舵机的三维结构围绕中小载荷角度执行场景搭建，主体采用长方体壳体作为承载基础，顶部设置圆形输出法兰盘，盘面上预留多圈环形安装孔位与定位槽，可直接对接摇臂、连杆、云台支架、机器人关节负载盘等外接执行件，无需额外转接工装即可完成扭矩输出。壳体侧面预留对称卡扣式安装耳与固定孔位，安装边界规整，既可以嵌入机器人关节腔体内部，也能通过侧边耳座固定在航模机身、教学实验台、小型自动化摆角机构的安装面板上，适配不同安装空间的布局需求。

　　从实际工程用途来看，这类大扭矩舵机常应用在教育机器人关节转向、小型云台俯仰旋转、航模舵面控制、自动化夹具开合、智能小车转向机构等场景，内部集成直流驱动电机、减速齿轮组、角度反馈电位器与控制电路板，可接收PWM控制信号精准控制输出轴旋转角度，相比普通微型舵机输出扭矩更大，能够带动重量更高的负载完成定角度摆动。建模过程中完整还原了壳体的拔模斜度、上下壳的装配卡扣、输出轴与法兰盘的配合公差、侧边接线端口的避让空间，壳体边角做了圆角过渡处理，既避免注塑生产过程中出现应力集中，也能在设备运行磕碰时降低壳体碎裂风险。顶部输出法兰的孔位按照通用舵机安装标准排布，兼容市面主流大舵机的摇臂、舵盘配件，工程师在选型配套时可以直接匹配标准连接件，减少自定义加工件的成本。

　　结构设计上，内部减速齿轮组的安装腔体在壳体内部做了对应的限位筋位，保证齿轮啮合间隙处于合理范围，避免运行过程中出现齿轮窜动、角度回差过大的问题；壳体尾部预留接线出口，方便电源线与信号线向外引出连接控制板，整体外形紧凑，在有限的安装空间内最大化容纳减速机构与驱动元件，兼顾扭矩输出能力与安装适配性。
