蓄电池D型母端电源输出接插件

　　这款D型母端接头的建模工作，最初是围绕便携储能蓄电池的对外供电接口展开的，在媒体采编设备、户外通讯终端、临时音视频布线场景里，这类接口承担着把蓄电池组直流输出稳定传递给下游用电设备的作用，现场使用时经常需要反复插拔、在设备包内和其他线材磕碰，因此整个结构没有采用薄壁外露的设计，整体用方正的块状壳体做主体，外壳棱边做了小角度倒角，既避免注塑生产时应力集中开裂，也能在设备收纳时减少剐蹭线材外皮的概率。

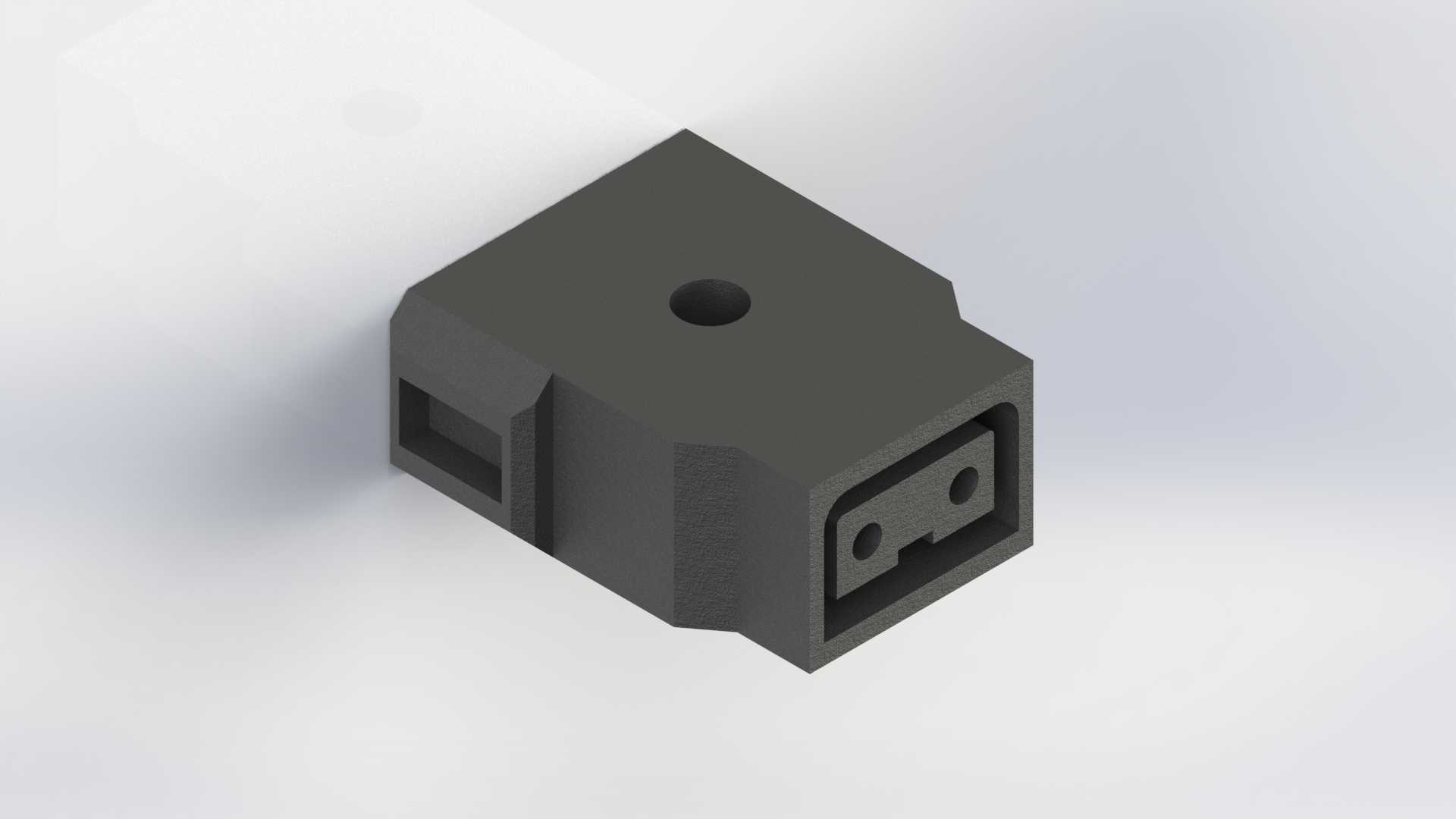

　　从安装边界来看，接头主体为近似立方体的实心塑壳结构，壳体顶面预留了一个定位小孔，这个孔位对应装配时的壳体锁付螺丝或者防转定位销，在整机面板开孔安装时，可以穿过定位孔和设备内的固定柱对位，避免接头插合受力后出现周向转动。壳体其中一个端面是D型防呆插口，插口内部下沉形成容纳公头插片的空腔，空腔内设置两个平行的金属接插位，接口轮廓做了不对称的D型限位，公头反方向无法插入，从根源上杜绝现场运维人员插反正负极接反、烧损终端设备的风险。壳体的另一侧预留了线材出线的槽位，出线口做了收窄的压线结构，线材穿入壳体内部后可以和接线端子压接，合壳后出线槽会抱紧线材外被，拉扯线材时外力不会直接传递到金属导电触点上，大幅降低长期使用后触点松脱、接触电阻变大发热的隐患。

　　建模过程中优先还原了接插件的装配逻辑：外壳的上下合模分型面选在壳体侧面居中位置，侧壁上的凸起卡位对应上下壳扣合的卡扣结构，不需要额外打螺丝就能完成壳体预固定，适合注塑件批量装配。插口内部的两个触点安装槽做了限位台阶，金属端子从壳体后方滑入后会被台阶挡住，插拔公头时端子不会被向前推出壳体。接口外围的沉台深度按照行业通用D型公头的插入深度设置，公头插合后前端面和母座壳体端面基本齐平，不会出现公头晃荡、插合不到位断电的问题。

　　现场使用场景里，这类接头经常被固定在蓄电池外壳面板、通讯设备机箱侧壁上，壳体外侧的方形轮廓可以直接卡在面板的方孔内，不需要额外做异形开孔，面板开孔后从后方推入接头，顶面的定位孔对准面板内侧的定位柱，点胶或者上一颗小螺丝就能完成固定，装配效率很高。外壳整体没有多余的突出结构，在堆叠运输蓄电池的时候，相邻设备的外壳不会磕碰到接口部位，插口内部的空腔深度足够，即使公头带着轻微灰尘插入，沉孔侧壁也能挡住大部分杂物，减少触点积灰接触不良的概率。针对媒体户外作业的需求，整个接头的外形没有尖锐棱角，低温环境下塑壳也保留足够韧性，插拔时施加侧向力也不容易出现壳体碎裂的问题，结构设计完全围绕反复接插、快速更换、防呆防错的实际使用需求展开。
