机器人驱动用直流减速电机结构

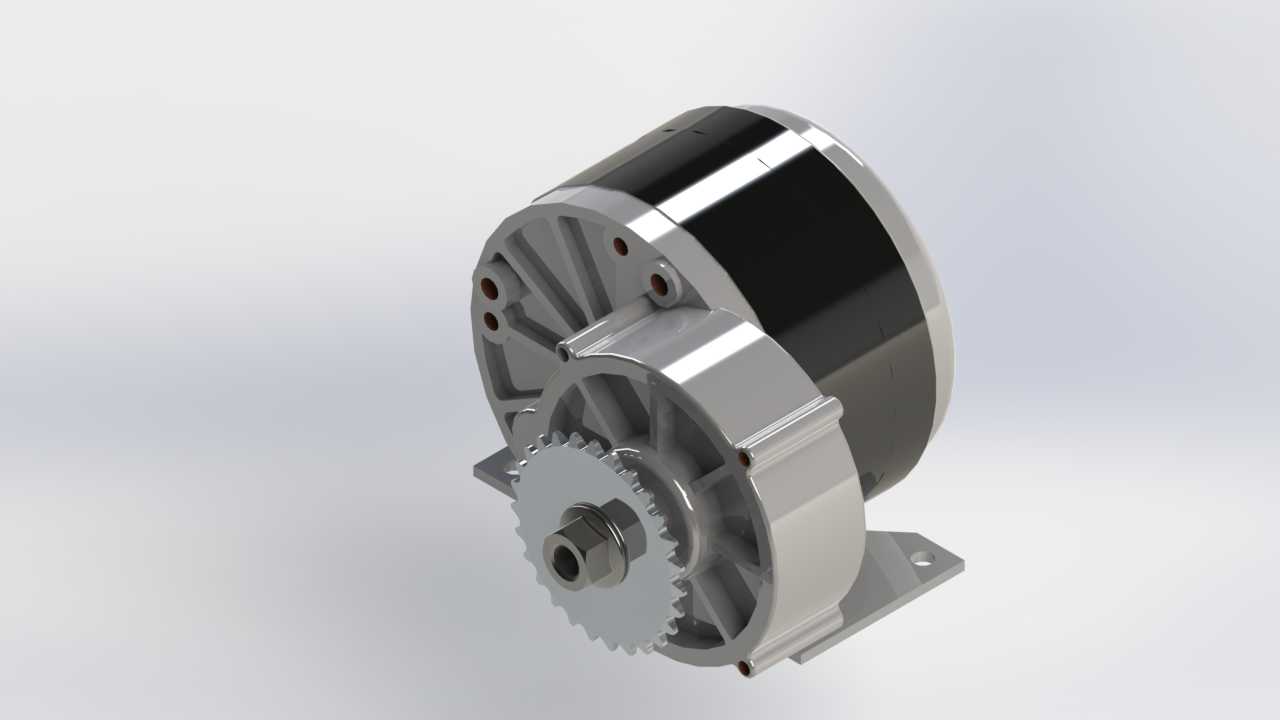

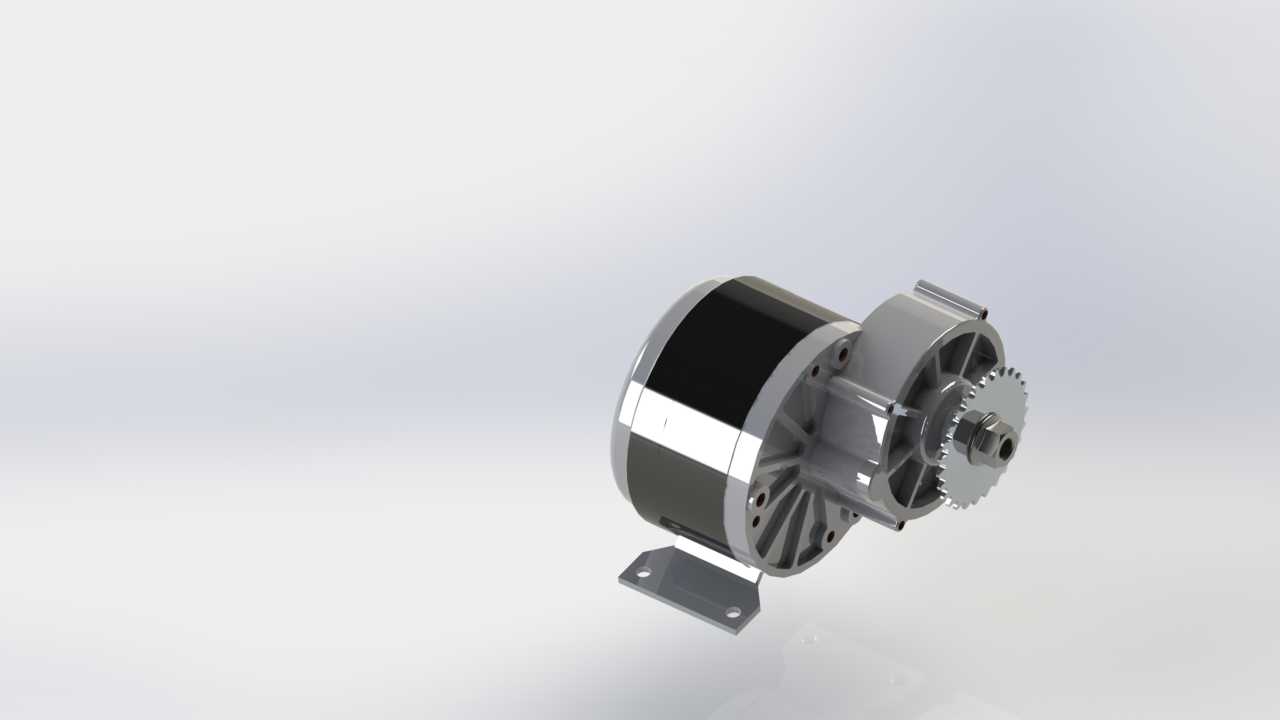

　　该结构面向小型移动机器人、轮式底盘、实验平台及轻型自动化执行机构的驱动需求，采用直流电机与减速端盖集成的布置方式。整机主体由圆柱形电机筒体、前端减速壳体、输出齿轮、中心轴、轴承支撑、安装支脚和紧固螺钉等部分组成，外形紧凑，适合在空间受限的设备内部横向或侧向安装。电机筒体承担定子、转子及磁路部件的容纳功能，外圆表面可作为装配定位参考；前端壳体通过多颗螺钉与筒体连接，既形成减速机构的封闭腔，也提供输出轴系的支撑基础。壳体外侧设置加强筋和放射状肋板，能够在螺栓预紧和齿轮啮合载荷下降低局部变形，同时帮助内部热量向外部传导。输出端采用齿轮外露形式，中心轴带有锁紧螺母结构，可与小齿轮、链轮或同步带轮形成动力传递接口。齿轮齿形围绕输出轴布置，

　　适合与机器人行走机构中的传动齿轮啮合，也可根据底盘布局改为带传动或链传动。输出轴附近保留轴肩、螺母和垫圈位置，装配时可控制齿轮轴向间隙，避免运转中出现窜动或齿面偏载。安装边界主要集中在前端壳体下方的两个支脚，支脚上开设安装孔，可直接固定在机器人车架、设备侧板或电机支架上。支脚与壳体一体过渡，承载路径从输出轴轴承座延伸至安装孔，能承受启动、反转和制动时产生的倾覆力矩。实际选型时，需要核对电机外圆直径、筒体长度、输出轴高度、支脚孔距以及齿轮分度圆位置，避免与车轮、悬架、电控盒或线束发生干涉。由于该类电机常用于低速大扭矩场合，减速部分的齿宽、啮合间隙和润滑空间需要重点检查；模型中前后壳体的分型面、螺钉孔位、

　　轴承腔和轴孔同轴关系均有明确表达，便于工程人员进行干涉分析和装配验证。接线端位于筒体后侧，布线时应预留弯曲半径，并使线缆远离运动齿轮和发热表面。整机在机器人上的作用是将电能转换为旋转动力，再通过减速机构降低转速、放大扭矩，最终驱动轮子或执行负载动作。设计思路强调可制造性与维护性：壳体轮廓规则，螺钉规格统一，输出部件可拆换，支脚结构简单，适合小批量设备集成。
