这款交流接触器的三维建模工作,是围绕低压配电盘内部的实际装配约束展开的,在成套电气柜的布局设计里,这类元件承担着主回路通断、负载启停控制的核心作用,常见于风机水泵控制柜、生产线动力配电回路、楼宇配电小室以及各类非标自动化设备的强电安装腔中。建模初期首先梳理了元件的安装边界:底部采用标准35mm导轨卡扣配合两处螺钉固定孔,整体长宽高的占位尺寸严格对照实物测绘,主回路上下三对接线端子的孔位间距、压线螺钉的操作空间都做了冗余预留,避免在柜内布线时出现端子与线槽、相邻断路器干涉的问题。

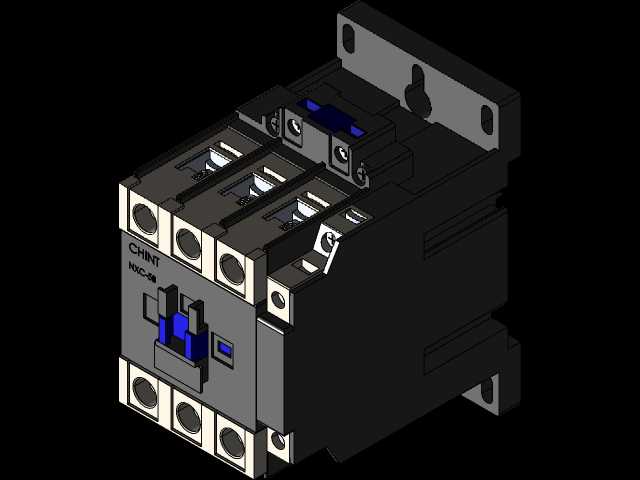

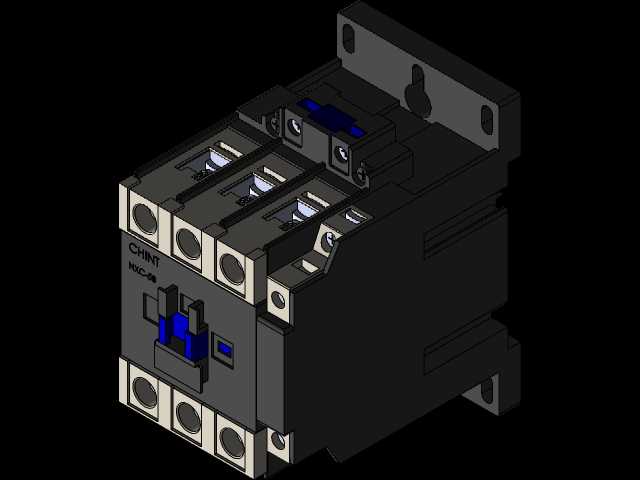

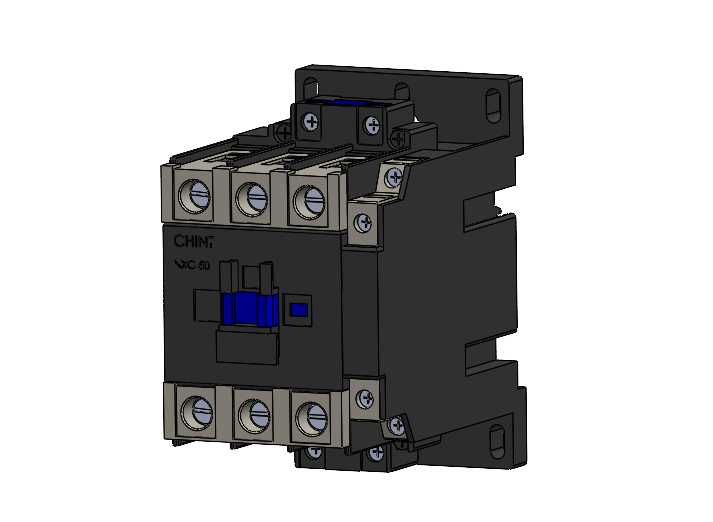

从结构细节来看,模型完整还原了接触器的分层构造:上部是三组主进线端子,金属压线框做了独立的实体拆分,端子表面的螺纹孔、防松垫圈的卡位结构都没有省略;中部壳体正面印有品牌标识与型号标注,蓝色的手动测试按钮、状态指示小窗的位置和实物完全对齐,侧面的辅助触点安装卡位也做了精准复刻,后续拓展加装辅助触头模块时可以直接匹配装配关系。下部是三对主出线端子,和上端子的对应同轴度经过校验,接线时铜排或者线缆的弯折半径可以在三维环境里直接模拟,不用等到实际装配才发现线缆走向别扭。

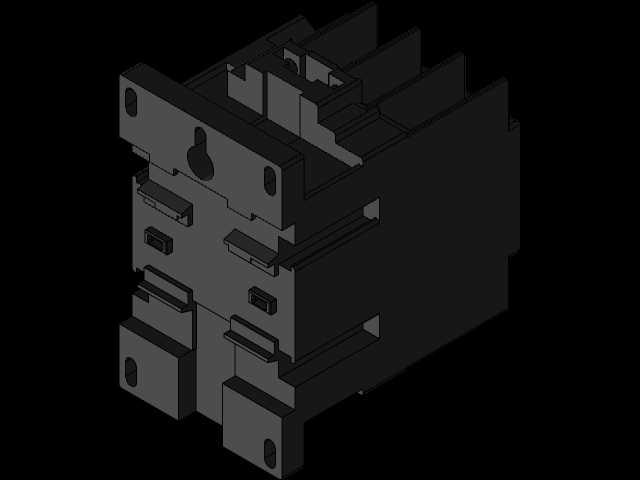

设计思路上优先考虑了电气装配工程师的使用需求:壳体四周的散热凹槽、背部的安装卡扣弹性结构、顶部的灭弧罩轮廓都逐一还原,没有为了简化模型删掉影响干涉检查的特征。在做柜内布局校验的时候,可以直接把这个模型放进配电板的装配体里,核对它和周围微型断路器、热继电器、接线端子排的间隙,尤其是接线完成后线缆弯折所需的空间,还有柜门关闭时元件和门板的安全距离,都能在三维环境里提前排查。
这款元件额定工作电流覆盖40至65安的应用区间,适配常规三相异步电机的直接启动控制,也可以用在照明配电、电热负载的通断回路里。模型把所有外部操作面、安装面、接线面的尺寸都做了参数化对齐,工程师在完成柜体开孔、导轨排布的时候,可以直接提取模型的定位尺寸,不用反复对照纸质样本丈量。壳体上的每一处安装孔位、卡扣凸起、定位凹槽都和实物一一对应,哪怕是后期做维护更换同型号元件,也能直接在现有装配体里替换,不需要重新调整周边元件的位置。对于刚接触低压电器结构的设计人员来说,这个拆分细致的模型也能直观展示接触器的外部装配逻辑,理清主回路接线、辅助信号采集、导轨固定三者的空间位置关系,减少成套柜设计里的低级装配错误。
- 全部评论(0)
- 模板大小: 20.56 MB
- 售价:5金币
- 下载次数: 320
- 系统要求: SOLIDWORKS,Rendering,STEP / IGES
- 软件分类: 配电输电设备
