三位插孔长条式工业布线电源排插

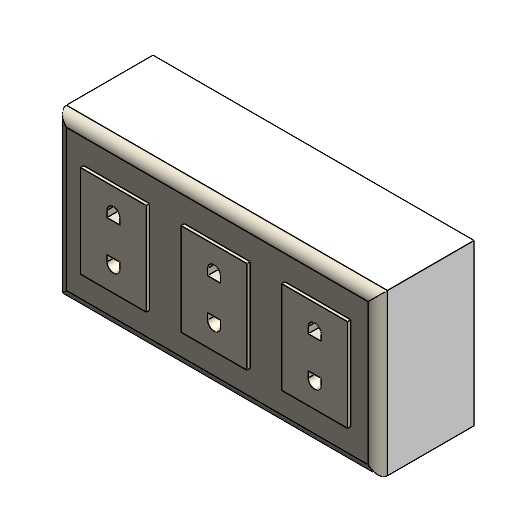

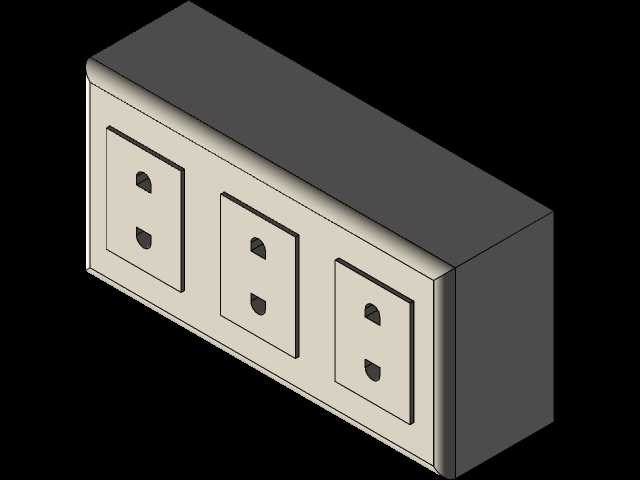

　　在成套电控柜、自动化产线操作台、SolidworkElectrical电气布线场景里，这类长条三位插座是工位配电、临时检测取电最常用的末端接插部件，很多工程师在做整机电装布局时，往往只预留了主回路元器件位置，忽略了柜内调试插座、工位旁维修取电接口的排布，等到现场接线阶段才发现没有合适的取电点位，临时开孔加装既破坏柜体面板平整度，也会让布线走线杂乱无章。这款三位插座的建模思路完全贴合电气柜内预装、操作台内嵌的实际需求，整体采用规整长方体构型，三个国标两孔插孔沿长度方向等距排布，插孔面板做了下沉式边框定位，插孔的铜套插接位置在模型里预留了对应的电气连接点，不需要后期二次补建连接端口，直接在电气布线环境里就能完成回路点位匹配、

　　导线自动走线。从安装边界来看，整体外轮廓控制在100×50×30mm，这个尺寸是经过现场适配的：长度方向100mm刚好可以嵌入标准4U操作面板的预留空位，也可以用卡扣固定在DIN导轨旁的安装梁上，宽度50mm不会和柜内相邻的断路器、接线端子排发生空间干涉，厚度30mm给背部的接线端子、导线弯折预留了足够的操作空间，不需要刻意挤压走线槽的布线容量。实际使用中，这类插座主要承担三类功能：一是设备调试阶段给手持编程器、检测万用表、临时照明灯具提供就近取电点，避免调试人员拖着长线跨工位接电带来的安全隐患；二是量产设备交付后，给终端用户的现场维护工具、外接辅助传感器提供标准取电接口；三是在实训教学电工台、3C装配工位桌面上内嵌安装，

　　给工位上的电动螺丝刀、小型测试仪器供电。建模时外壳的棱角做了小半径圆角处理，既符合注塑件的脱模工艺要求，也避免安装时锐边划伤布线人员的手部；顶面为平整平面，贴装标识标签时不会出现曲面翘边，侧面的平直端面可以和相邻的插座模块无缝拼接，当工位需要更多取电点位时，多个同型号插座可以沿长度方向串联排布，不需要额外定制转接支架。插孔的间距经过校核，三个插头同时插入时，相邻插头的电源适配器外壳不会发生互相遮挡，不会出现某一个插孔被挤占无法使用的情况，背部的接线腔预留了足够的导线压接空间，软硬导线都可以顺利接入，整个模型的装配关系完全还原实物的装配逻辑，外壳、插孔面板、内部连接点位分层建模，做干涉检查时可以直接排查到面板和内部铜件的间隙是否符合安规爬电距离要求，不用再反复对照二维样品测量尺寸。
