十六齿单排工业传动链轮结构

　　该链轮用于单排滚子链传动系统，常见于输送线、包装设备、农业机械、小型动力输出机构以及需要在两轴间传递较大扭矩的场合。与带传动相比，链条与链轮之间依靠齿廓和链节啮合，滑移量小，传动比保持稳定，在低速重载、油污环境或中心距不便采用齿轮直连的布局中更具实用性。

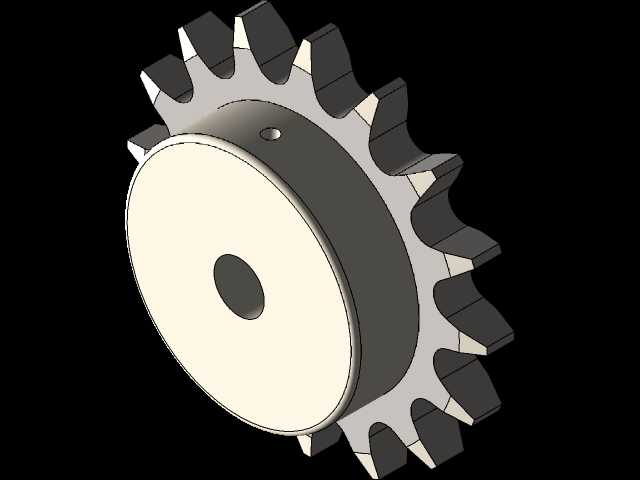

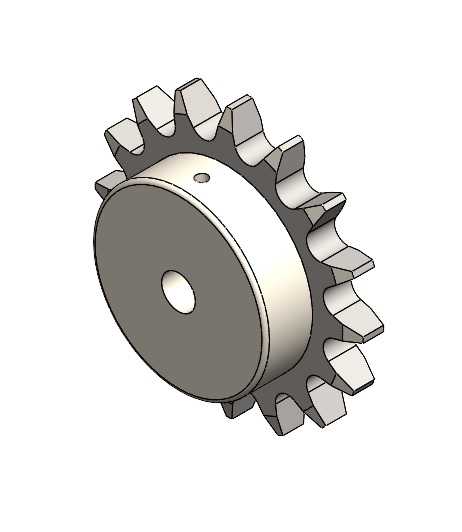

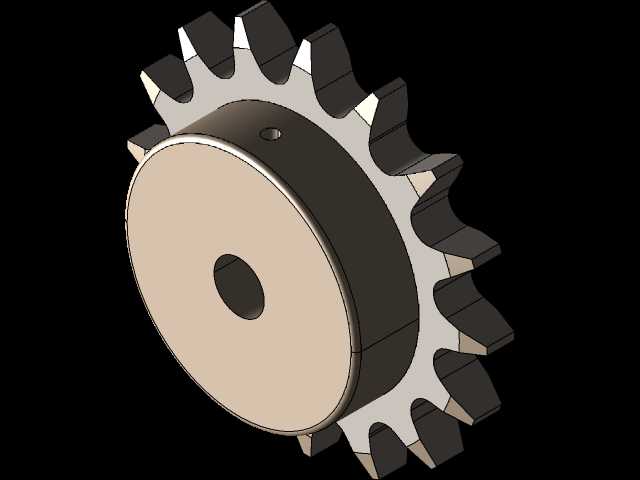

　　模型采用带单侧轮毂的盘式结构，外缘均布十六个链齿，齿间形成与链节滚子相匹配的啮合空间。轮齿顶部和侧面保留了链条进入、退出所需的过渡轮廓，能够在链节逐齿咬合时减少冲击；轮毂中心设置轴孔，用于与传动轴配合，轮毂端面附近预留紧定位置，可通过螺钉或键连接限制周向转动和轴向窜动。实际选型时，轴孔、键槽和紧定螺钉位置需要结合轴径、扭矩方向以及拆装空间进一步确认。

　　从安装边界看，链轮外径约143mm，轮毂相关直径处于107.25mm至130mm区间，台阶尺寸约24.9mm。这些尺寸决定了护罩内侧净空、链条包角范围以及机架侧板开孔位置。布置时不应只关注齿顶圆，还要给链节啮合高度、链条侧向摆动、轮毂锁紧件和检修工具留出空间。若链轮靠近轴承或墙板，轮毂端面与相邻零件之间应保留足够间隙，避免运行中因链条多边形效应引起轴向偏摆而发生摩擦。

　　设计思路上，这类零件强调啮合可靠性与加工经济性的平衡。齿部需要保证节距、齿厚和齿沟位置一致，使链条载荷尽量均匀分布到多个齿上；轮毂部分则承担定心和传扭作用，直径与长度需匹配轴的支撑条件。盘体在轮毂与齿圈之间过渡，既减轻重量，也为铸造、锻件或钢板加工提供合理壁厚。对于频繁启停或冲击载荷工况，还应校核齿面挤压、轮齿弯曲以及键连接强度，并在张紧机构中预留链条磨损后的调节行程。

　　三维建模时，齿廓、轮毂、轴孔和紧定特征按同心关系组织，旋转主体与单个齿形阵列特征保持清晰层级，便于后续修改齿数、孔径或轮毂长度。工程出图阶段应重点标注节圆、齿顶圆、轴孔公差、键槽尺寸、端面跳动和齿部热处理要求，使加工件能够直接服务于链条传动装配。
