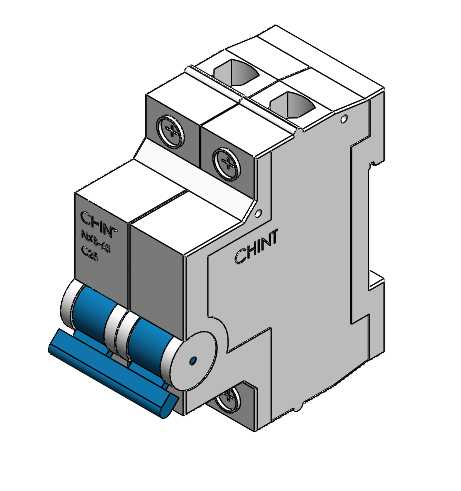

正泰双极小型断路器精细三维结构

　　终端配电盘柜的布局校核阶段，这类双极微型断路器是最常被反复排布的元件之一，模型还原了壳体拼缝、操作手柄弧度、进线端压线框与DIN导轨卡扣的全部细节，把它放进柜体三维装配里，能直接校验母排弯折路径、接线端子安全间隙和相邻元件的操作空间，不用等实物到场就排查出手柄扳动碰邻件、线槽遮挡接线孔这类现场常见问题。

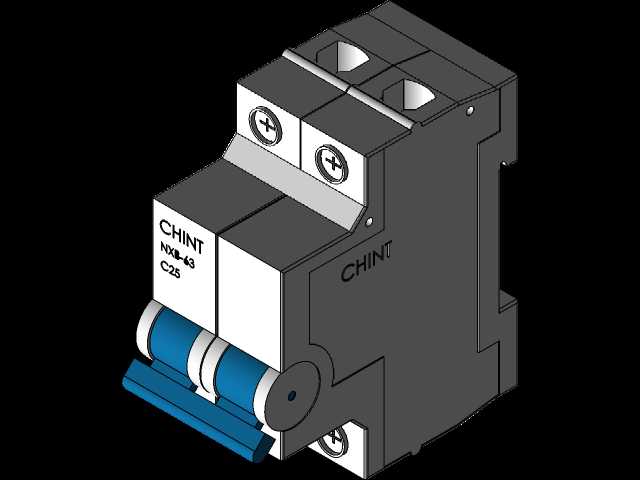

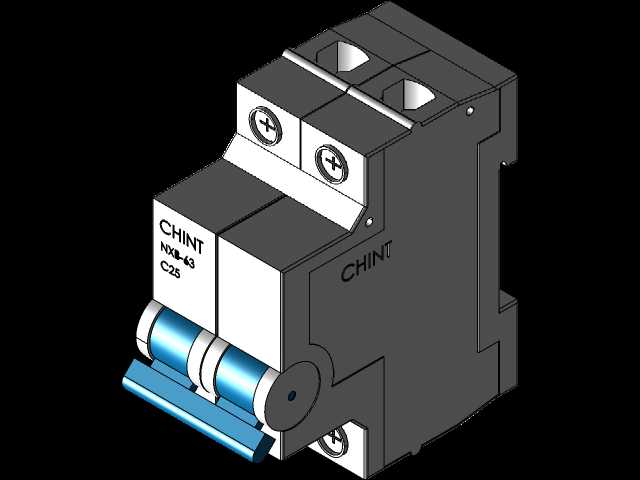

　　从实际使用场景看，这款25A额定电流的双极开关多用于单相220V回路，同时切断火线与零线，在家装配电箱、小型设备控制箱、照明配电支路里承担过载与短路保护，故障电流触发内部脱扣机构后，蓝色手柄会快速跳脱到分断位置，运维人员一眼就能识别故障回路。建模时特意保留了手柄两个工位的外形轮廓差异，前端蓝色操作面的凸起防滑棱、侧面品牌标识的沉台位置都和实物对齐，做柜体人机操作仿真时，手指扳动的行程范围可以直接参照模型外轮廓判定。

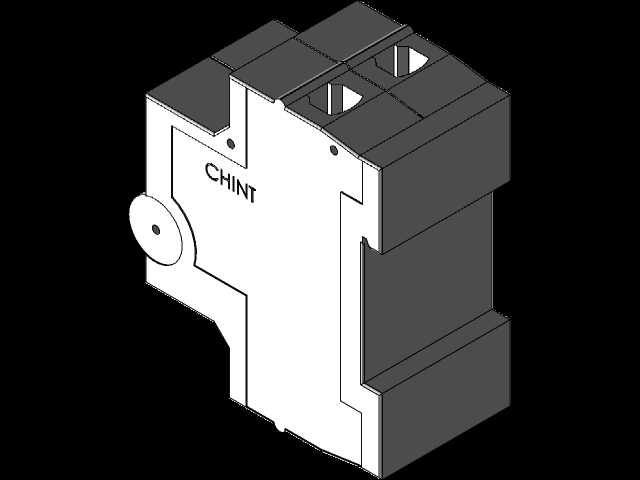

　　安装边界尺寸完全按照标准模数化终端电器的规范搭建，双极单元占两个标准模数宽度，背部的卡扣结构完全适配35mm标准DIN导轨，模型里卡扣的弹性让位间隙都做了实体还原，装配仿真时可以模拟把开关从上往下卡入导轨的全过程，不会出现穿模干涉。上下两端的接线端子开孔深度、压线螺丝的沉头空间都按实物比例还原，选配不同线径的铜接头时，能直接在三维里测量导线弯曲所需的上部预留空间，避免柜内布线时导线过度弯折损伤线芯。

　　结构设计思路上，模型把上下壳体的超声焊接拼合线、侧面散热凹槽、顶部两个进线孔的倒角都逐一还原，前端操作机构的联动轴、手柄两侧的限位凸台没有做简化省略，做电气柜的碰撞检查时，哪怕是端子排旁极小的间隙冲突都能被精准捕捉。对于做配电设备成套设计的工程师来说，这类高精度元件库模型可以直接嵌入母排设计流程，相邻断路器之间的相间隔板、汇流排的齿距定位都能依托模型的端面基准快速定位，大幅减少后期开孔、装配返工的概率，也能在方案评审阶段直观给施工方展示元件排布逻辑，提前确认接线走线的工艺可行性。
