瑞士空军Fi156像真遥控航模结构

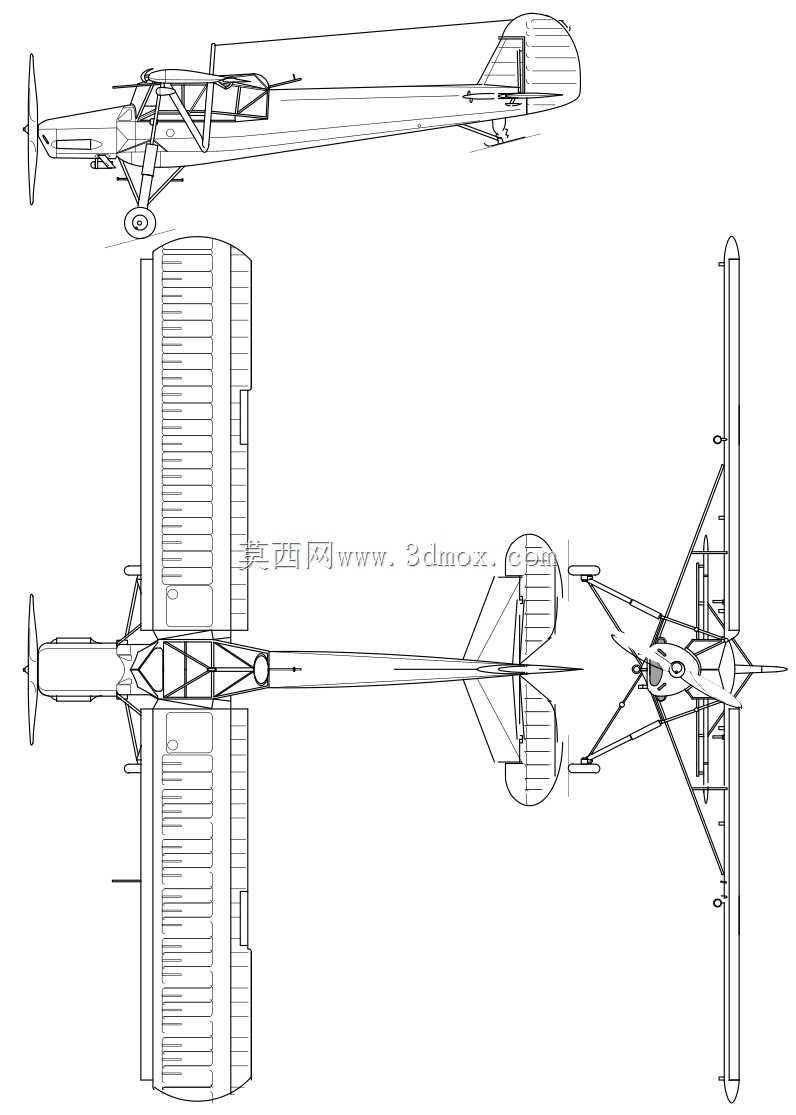

　　该作品围绕Fieseler Fi-156 Storch轻型上单翼飞机的像真遥控航模展开，主体采用Depron泡沫板材制作思路，翼展约1466mm，适合户外低速飞行、像真展示、航模结构教学以及短距起降机型研究。整机保留了实机高置机翼、细长撑杆、大面积风挡、后三点起落架和高垂尾等识别特征，同时在机身内部预留遥控设备布置空间，使外观还原与飞行装配能够同时兼顾。

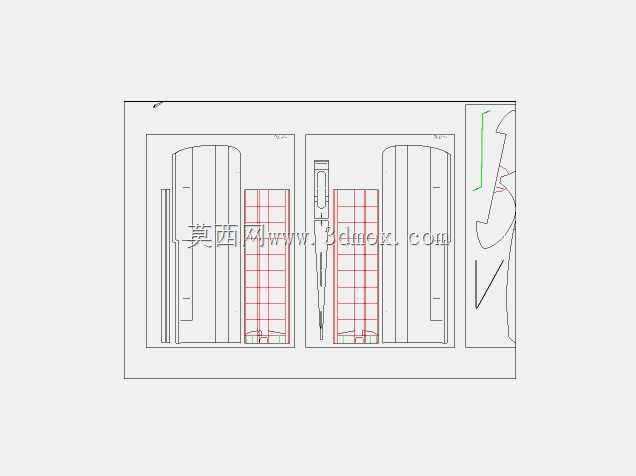

　　结构设计上，机身可按侧板、隔框、舱盖、机头整流段和尾椎等部件拆分，板材零件通过折线、卡槽和粘接定位形成箱型承力结构。机身前部需要围绕电机、减速组或动力安装座确定防火板位置，轴线高度与拉力线需在建模阶段校核，避免装机后出现俯仰配平偏差。机身中段布置电池、接收机、舵机和走线通道，舱盖区域按照实机玻璃框架进行分块，既方便维护设备，也能保留像真轮廓。尾段逐渐收窄，垂尾、平尾和方向舵、升降舵的铰链边界需要保持连续，舵面转角与摇臂运动空间不能发生干涉。

　　机翼是该类短距起降飞机的关键部分。模型采用大翼展、高升力面积的上单翼布局，机翼与机身之间通过斜撑杆连接，撑杆不仅承担视觉还原作用，也参与机翼抗弯传力。三维建模时应明确翼肋、主梁、蒙皮或泡沫板拼接面的位置，翼根处保留与机身的安装贴合面，翼尖外形按实机柔和收形。襟翼、副翼区域可根据飞行需求设置独立舵面，舵面缝隙、铰链轴线和舵机拉杆走向需在装配前检查。由于翼展较大，机翼搬运和存放时的分段边界也应纳入设计，翼根连接座需要承受起降和机动中的弯矩。

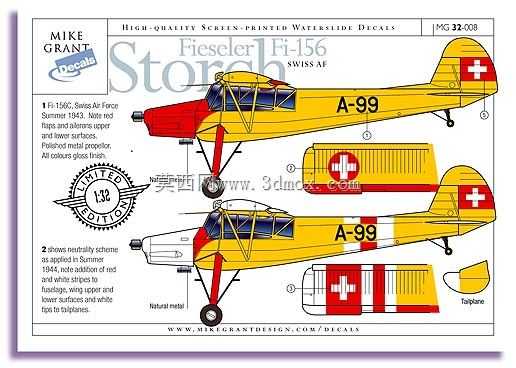

　　起落架采用后三点形式，主起落架位于机身下部靠前位置，支柱、轮轴和机轮需要保留足够的离地间隙，以适应草地或粗糙跑道。尾轮与方向舵可设置联动关系，提升地面滑行转向能力。整机外形涂装参考瑞士空军方案，黄色主体、红色机头、白色十字标识和A-99编号构成主要视觉元素，水贴轮廓、机身色带、尾翼标志和翼面标志需要与曲面分块对应，避免贴覆时跨越复杂折线。

　　从应用角度看，该模型既可用于像真航模制作，也可作为轻型飞机布局、低速气动外形、板材航模工艺和遥控设备安装的结构参考。建模过程中需持续核对翼展、机身长度、起落架高度、撑杆角度、螺旋桨旋转包络和舱盖开合边界，使零件在切割、粘接、装机和外场维护时都具备明确的装配基准。
