小型立式电弧熔炼炉结构三维设计

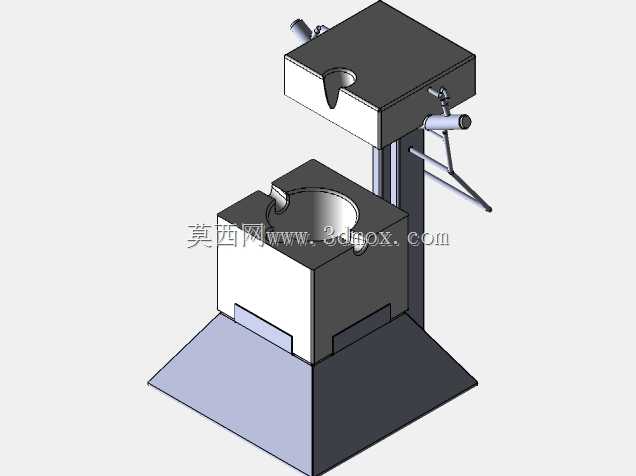

　　这套小型立式电弧炉的三维结构，面向实验室小批量金属熔炼、院校冶金工艺实训以及小型铸造车间的试样熔化场景搭建，整体采用上下分体同轴布局，底部为渐扩式锥形承重基座，基座上方承托下部炉腔，中部设置可升降调节的立柱支撑结构，顶部搭载上炉体与电极操作组件，整套设备的安装边界在三维建模阶段就完成了干涉校验，基座底面为完整平面，可直接固定在车间混凝土地面或者实验室钢制工作平台上，不需要额外做复杂的预埋基础，锥形基座的大底面设计既降低了整炉的重心，避免电极升降作业时出现整机晃动，也预留了底部排渣、通风散热的操作空间。

　　从实际用途来看，这类小型电弧炉依靠电极端部产生的高温电弧快速熔化废钢、合金试样或者有色金属小块，相比大型工业电弧炉，它的投料量小、启停灵活，很适合新材料配方调试、小批次精密铸件的母料熔化，以及冶金专业教学中演示电弧加热、炉体开合的完整作业流程。结构设计上，上下炉体的对接面预留了密封贴合余量，中部升降立柱可以带动上炉体整体抬升，方便作业人员从下部炉腔的开口处投料、清理炉渣以及检修内部耐火层，两侧伸出的电极操作把手做了弯折防滑造型，作业人员可以在炉体侧面调整电极的进给角度，避免直接靠近高温炉口。

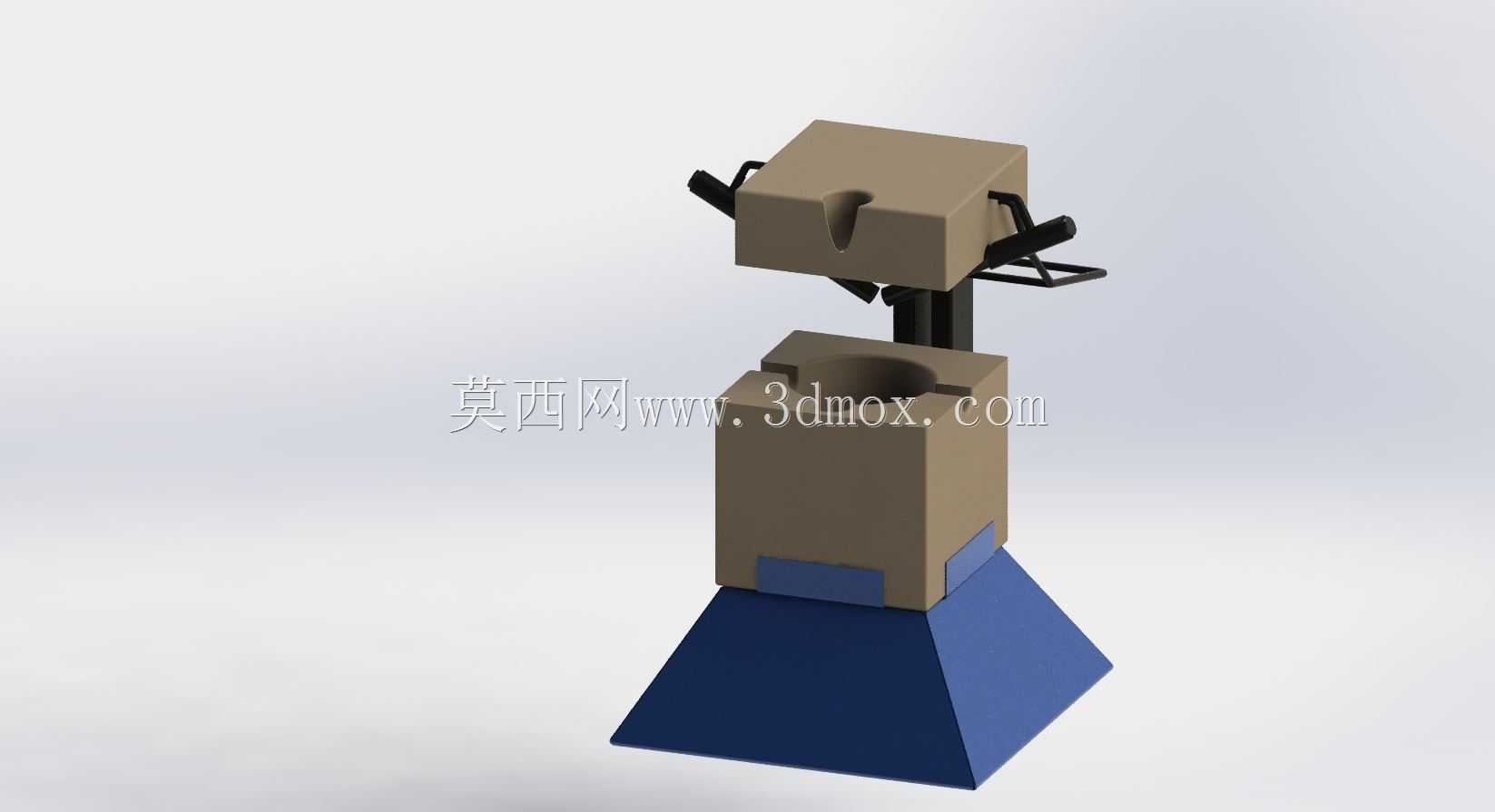

　　建模过程中优先还原了设备的装配逻辑：锥形基座采用厚钢板焊接的箱型结构，侧壁的倾斜角度经过受力校核，既能承受炉体满载金属液时的竖向载荷，也能抵抗电极作业产生的小幅侧向振动；下部炉腔的外层为钢制壳体，内侧预留了耐火材料砌筑的厚度空间，炉腔侧面的蓝色补强块对应壳体的加强筋位置，避免长期高温作业出现壳体变形；顶部炉体同样设置了与下炉腔对位的凹槽，合炉之后可以形成相对封闭的熔炼空间，减少电弧热量外泄。电极支架从顶部炉体侧方延伸而出，支架的铰接结构完全按照实际转轴关系建模，转动过程中不会和炉体外壁发生碰撞，支架末端的夹持位可以适配不同直径的石墨电极，调整范围覆盖小炉型常用的电极规格。

　　现场布局时，设备四周需要预留至少半米的操作间距，侧面要留出电极把手的摆动空间，炉体前方不能堆放其他工装物料，方便作业人员观察炉内熔炼状态、随时调整电极位置。整套结构没有冗余的复杂外覆盖件，所有外露部件都对应实际炉装的功能位置，既可以作为冶金设备设计的参考样机，也能用来导出工程图指导小型实训炉的加工制作。
