霍比QuickPlug快速断开插头结构

　　这类快速断开插头主要面向通讯设备、测试线束、便携电子装置以及需要频繁插拔维护的连接场景。实际使用中，操作人员往往需要在不借助工具的情况下完成线路接通与分离，因此接头不能依赖复杂螺纹锁紧，也不能在轻微拉扯后出现松脱。该结构采用带挡边的筒形本体，端部凸缘可作为插拔受力边界，手指推送或侧向拔出时，载荷能够集中在法兰区域，避免薄壁筒体直接承受弯折。

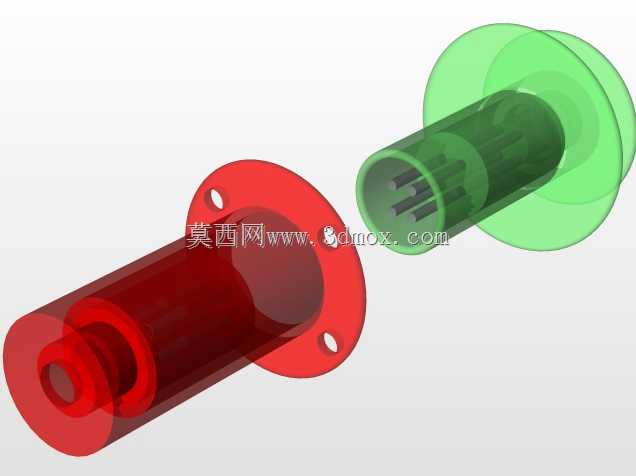

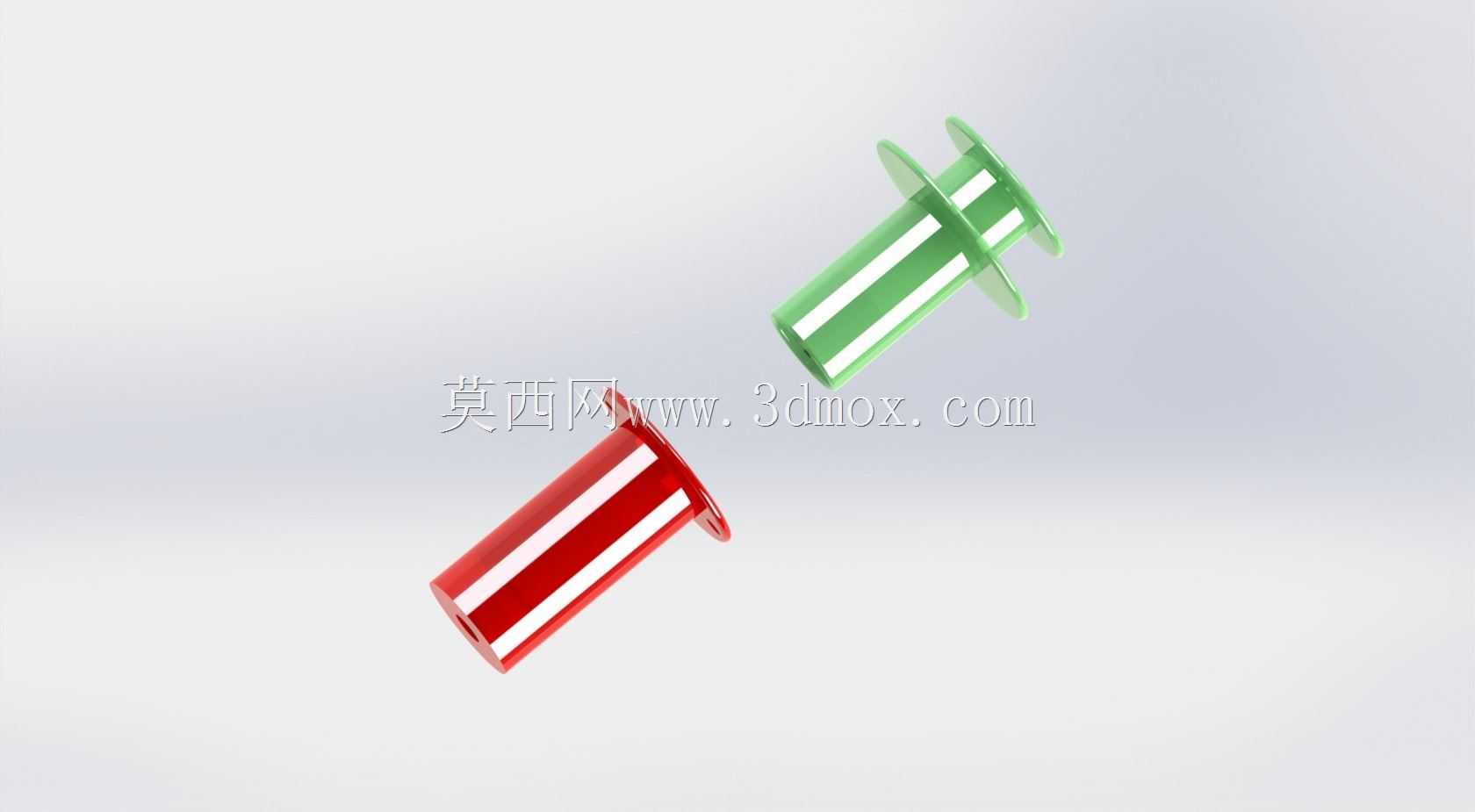

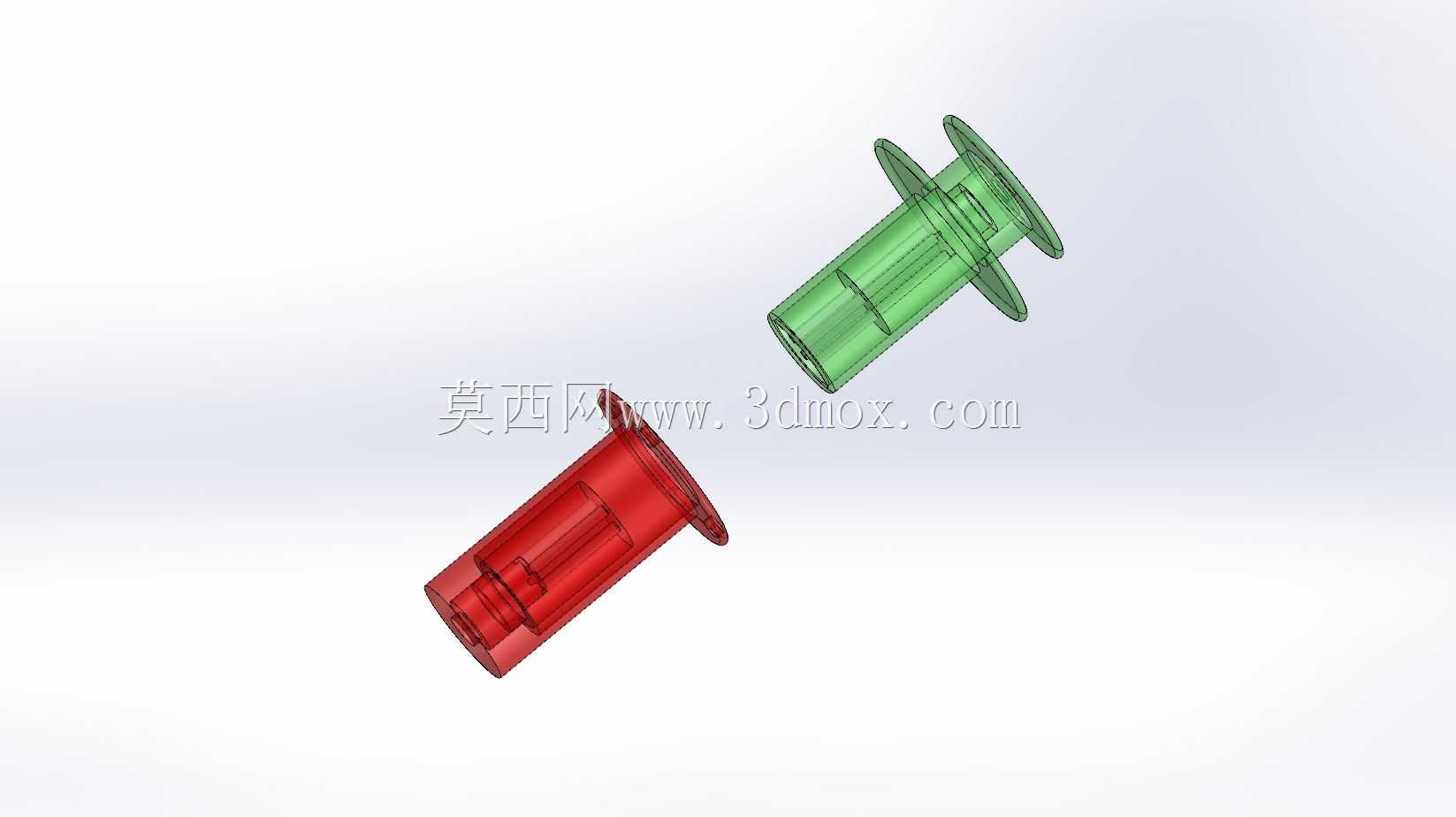

　　从功能上看，插头的核心任务是保证对接导向、轴向限位和快速分离。模型中两段不同颜色的零件分别表现公母配合关系，圆柱主体提供同轴导向，端部扩大的盘状结构形成插入终点，防止接头过度推入线束护套或设备面板。盘边同时可与卡扣、弹簧片或面板开孔配合，在装配后限制轴向窜动。对于通讯类小尺寸接头，导向段长度不宜过短，否则斜插时容易损伤内部触件；而挡边直径也不能无限制放大，否则会增加相邻接口的中心距，影响密集面板布置。

　　设计思路上，该件优先控制插拔路径和安装边界。筒体外形保持规则圆柱，便于在护套、橡胶封圈或塑料卡爪中通过；外侧环形台阶用于区分插入方向，并给密封件或定位环预留位置。若用于设备面板，前端穿入开孔后，盘状凸缘贴靠面板外侧，背部再由卡环或弹性爪固定，维修时可直接从正面判断接头是否到位。若用于线束端，筒体尾部可延伸为线缆承托段，减少导线根部反复弯折造成的断线。

　　外形尺寸方面，建模时需要重点核对筒体外径、凸缘外径、凸缘厚度以及有效插入长度。筒体直径决定内部可容纳的触件数量和线缆规格；凸缘外径通常大于安装孔，起到止挡作用，但在多联插座中要保证相邻插头之间留有手指操作空间。有效插入长度需与母座导向深度匹配，过深会占用设备内部空间，过浅则会造成接触不稳。端部倒角和圆角不能省略，它们既能降低插接阻力，也能避免塑料件在快速装配时产生刮屑。

　　在结构校核中，应关注盘筒交接处的应力集中。快速插拔过程中，凸缘会承受推压和拉拔载荷，根部若采用尖锐转角，反复使用后容易发白或开裂；增加过渡圆角、控制壁厚均匀性，可提高接头寿命。筒体侧壁还要兼顾弹性与刚性，壁过薄会在触件压入后变形，壁过厚则增加成型收缩并削弱柔性。对于需要标识极性或线路功能的场合，可通过不同颜色外壳区分规格，防止现场误插。整体结构简洁，适合作为通讯线束、实验台架和小型设备快速维护接口的设计参考。
