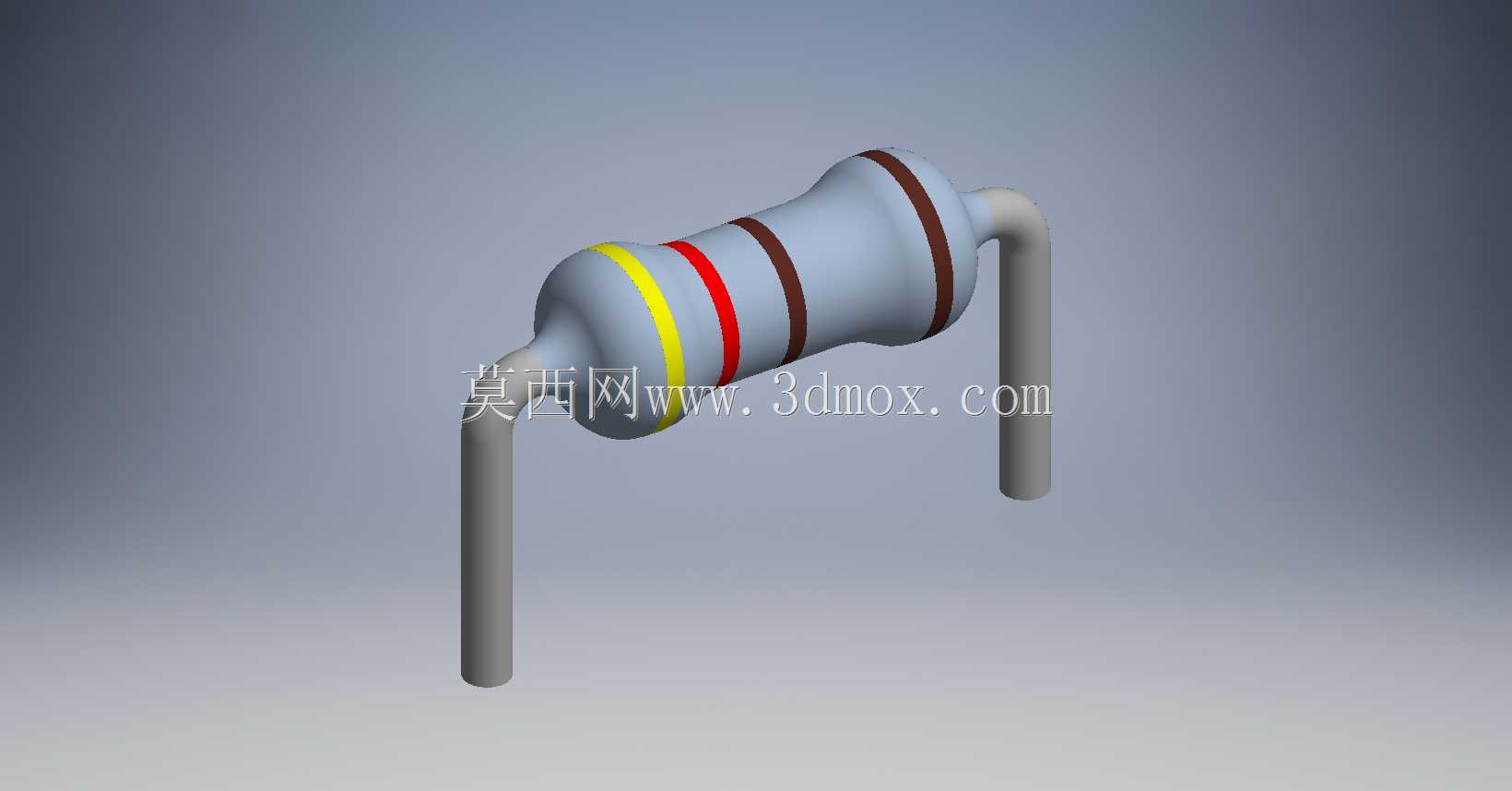

轴向直插色环碳膜电阻器三维结构

　　轴向直插色环电阻是电子整机、工控板卡、通讯终端、电源模块与实验教学平台里最常见的被动限流元件，本次三维结构围绕常规卧式插装电阻展开，还原了陶瓷基体、碳膜电阻层、环氧封装壳体、两端金属帽与弯折镀锡引脚的完整形态，可用于电路板布局校核、装配干涉检查、工艺演示与元器件库搭建。

　　从实际用途看，这类电阻在回路中承担限流、分压、上拉下拉、负载匹配与信号衰减等功能，小功率规格广泛布置在控制板、驱动板、传感器接口板和消费电子主板上。模型覆盖1/8瓦到1/2瓦常用功率区间，不同功率对应本体直径、本体长度和引脚线径存在差异，建模时将各功率规格作为独立配置保存，结构工程师在PCB预布局、线束走向规划或整机虚拟装配时，可直接调用对应规格，不必反复估算元件占位。

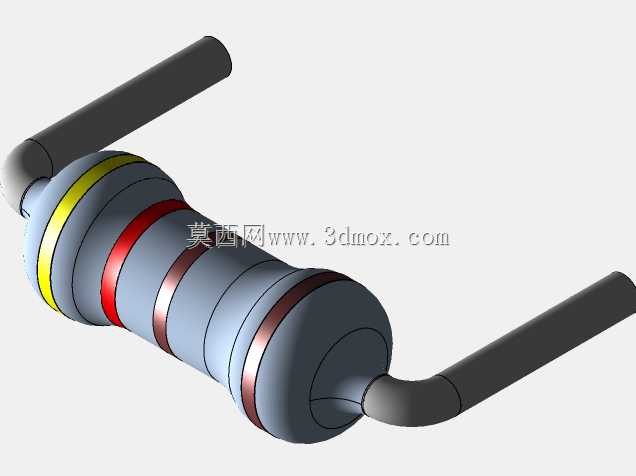

　　外形与安装边界是插装电阻建模的重点。常规卧式安装时，电阻本体平行于印制板表面，两侧引脚从金属端帽引出后向下弯折，插入PCB过孔并完成波峰焊或手工焊接。建模过程中保留了引脚折弯圆弧，避免按直角折弯处理导致的长度失真；本体两端金属帽与环氧涂层之间设置台阶，色环区域沿圆柱面周向包覆，环带宽度、间距和颜色顺序按照常规四色环标识逻辑呈现，便于在装配评审中快速识别阻值区段。

　　结构设计上，电阻本体采用回转体特征生成，端部圆弧过渡还原环氧包封后的圆润外形；引脚为细长金属杆件，折弯段与直段分段建立，既能体现实物的刚性形态，也方便在工程软件中测量引脚跨距、插装高度和板件间隙。针对密集板卡布局，模型可用于校核本体与相邻电容、连接器、散热片之间的安全距离，也能验证硅胶涂覆、三防漆喷涂和自动插件机夹爪取料时的空间边界。

　　在通讯工具类小型设备中，板内高度通常受到外壳筋位、屏蔽罩和电池仓限制，卧式电阻的顶面高度、引脚伸出长度以及本体离板间隙都会影响装配。该三维结构把本体、端帽、色环和引脚拆分表达，既保留外观辨识度，也兼顾工程剖切、物料展示和装配动画制作需求。对于教学场景，还可借助色环与本体比例讲解额定功率、封装尺寸和插装方式之间的对应关系，使电子元件结构表达更直观。
