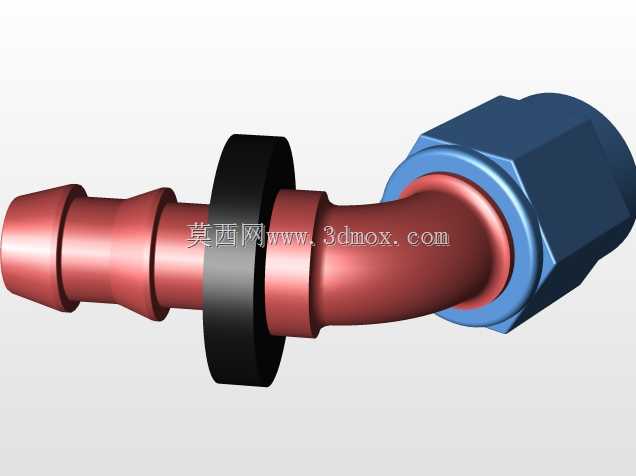

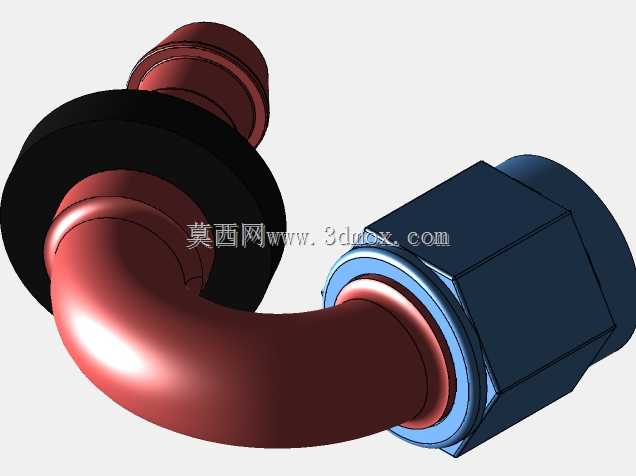

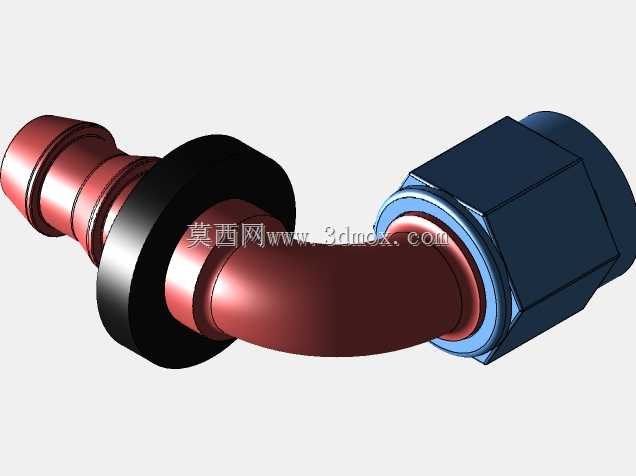

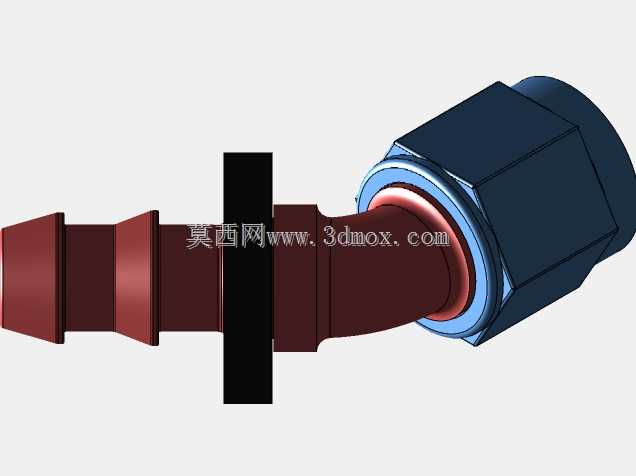

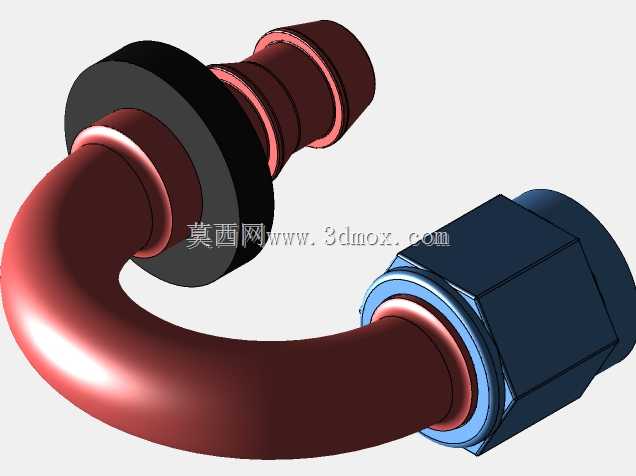

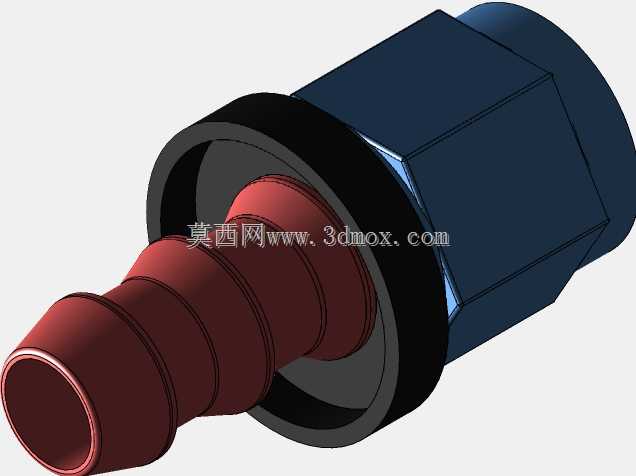

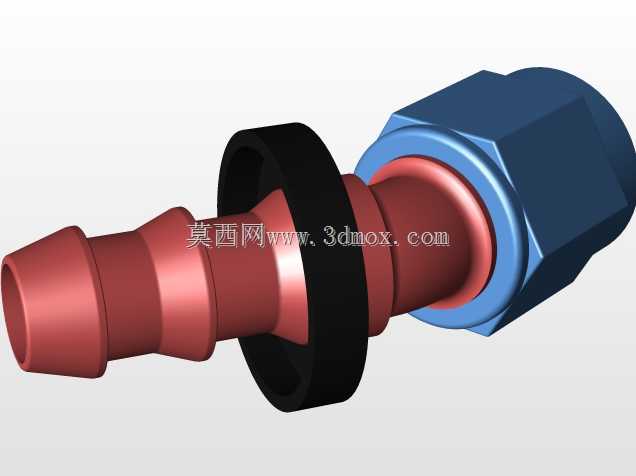

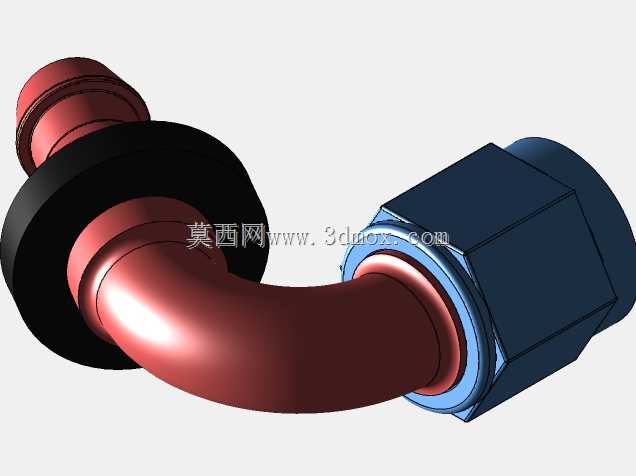

六角端快插式软管推锁管路接头

　　这类推锁式软管接头在流体输送回路里承担软管段与刚性管路端口的快速对接任务，常见于车间气动回路、低压冷却水输送、小型液压站回油支路、实验台流体管路以及便携设备的外接管线场景，不需要额外加工管螺纹缠生料带，也无需焊接法兰，装配时直接把对应内径的软管推插到红色宝塔段即可完成密封与防脱，检修拆换管线时效率远高于传统硬连接结构。从结构设计逻辑来看，接头一端做外六角夹持段，方便普通开口扳手、活动扳手卡住施加拧紧扭矩，六角段内部加工内螺纹通路，可直接旋合在带外螺纹的阀块、泵体出口、气缸气口或者硬管转接端上；六角段朝向软管的一侧设置黑色限位挡圈，软管推装到位后端面会抵到挡圈侧面，避免软管插入过深顶到内部流道台阶造成通流截面缩窄。

　　红色插接段采用多级阶梯倒刺结构，每一圈凸缘都做了导向倒角与反向止退棱，软管套入时顺着倒角滑入，套合后倒刺棱咬入软管内壁，管路带压时软管受轴向拉力会越拉越紧，不会在压力波动、设备振动工况下滑脱。建模过程中先绘制内部流道的中心轴线，以回转特征生成接头主体的内孔通腔，内孔全程做圆滑过渡，没有急缩台阶，降低流体经过时的局部压损；六角外形通过拉伸六边形轮廓后与回转体做布尔合并，棱边位置保留小倒角，避免装配时划伤操作人员、也避免应力集中导致六角根部开裂。宝塔插接段的各阶直径按照常用软管内径公差匹配，相邻凸缘间距留出软管形变填充空间，挡圈的外径大于软管外径，既作为插入定位基准，也能在管箍加装时提供限位面，

　　部分工况下额外加装喉箍可以进一步提升高压工况下的连接可靠性。安装边界方面，六角外接端的对边尺寸预留足够扳手回转空间，布局管路时接头周围要留出手指与扳手操作的间隙，软管插接段长度覆盖软管套合深度，弯曲软管时折弯位置需要距离挡圈端面留出一段直线段，避免软管根部反复弯折出现疲劳裂口。接头内部流道名义通径与6s规格适配，整体轴向长度控制在紧凑区间，在密集排布的阀岛、多管路并排设备上不会和相邻接头发生空间干涉，不同材质配置可分别适配气动、水冷、低压油液等不同介质，非金属材质款还可用于部分弱腐蚀流体回路。
