雪佛兰SBC V型发动机结构三维设计

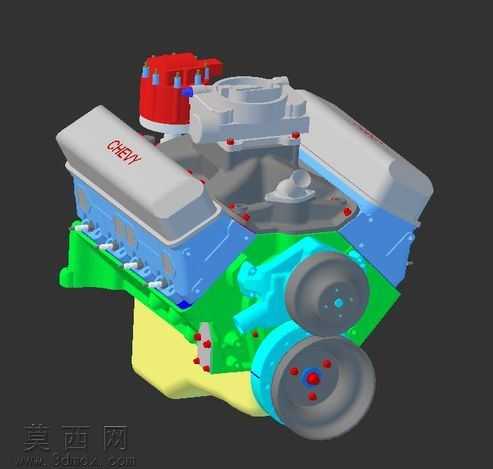

本作品为雪佛兰SBC系列V型发动机的三维结构设计模型，建模过程围绕小缸体V8发动机的核心结构逻辑展开，在三维建模环节优先还原发动机的基础布局与关键装配关系，虽处于未完全完工的设计阶段，但已完成所有螺栓孔位的精准定位与尺寸校准，保障核心安装结构的尺寸准确性。建模时按照发动机的实际分层结构拆分建模模块，首先搭建下部缸体的基础框架，区分出曲轴箱的容纳空间与缸套安装位，对应模型中黄色的油底壳区域、绿色的缸体主体结构，严格遵循V型发动机的夹角布局设置两侧缸列的位置，保证两侧缸体的对称度与安装基准统一。上部气门室盖部分还原了雪佛兰原厂的标识特征，采用灰白配色还原塑料气门室盖的外观质感，蓝色区域对应缸盖部分的冷却水道周边结构，建模时预留了火花塞安装位、气门摇臂机构的容纳空间，红色的分电器部件按照实际点火系统的安装位置设置在缸体后部上方，准确还原分电器与缸盖的装配对接关系。前端轮系部分完整建模了曲轴皮带轮、附件驱动轮的结构，皮带轮上的螺栓固定位、中心定位孔都按照实际尺寸绘制，轮系的传动布局符合SBC发动机的前端附件驱动逻辑。材质渲染环节针对不同部件的实际材质做了区分，缸体部分采用金属铸铁的哑光质感，气门室盖采用半哑光的工程塑料质感，皮带轮做了深色金属的磨砂处理，分电器采用亮红色的工程塑料材质，不同部件的色彩区分既方便识别结构分区，也能直观呈现发动机的分层装配逻辑。设计过程中优先保障核心安装结构的准确性，所有螺栓孔的位置、孔径、孔深都参考原厂SBC发动机的尺寸参数设定，即便后续补充内部曲轴、活塞、连杆等细节结构，也无需调整现有基础结构的孔位与基准，为后续完善内部运动机构预留了准确的装配空间，整体模型完整呈现了小缸体V8发动机的外部轮廓、安装点位与部件布局，可作为发动机结构学习、改装设计参考、动力总成布局验证的三维基础模型使用。
