SBC滚筒摇杆传动支撑结构

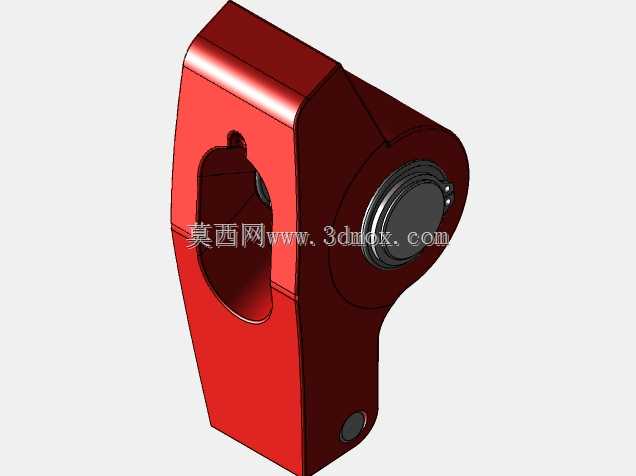

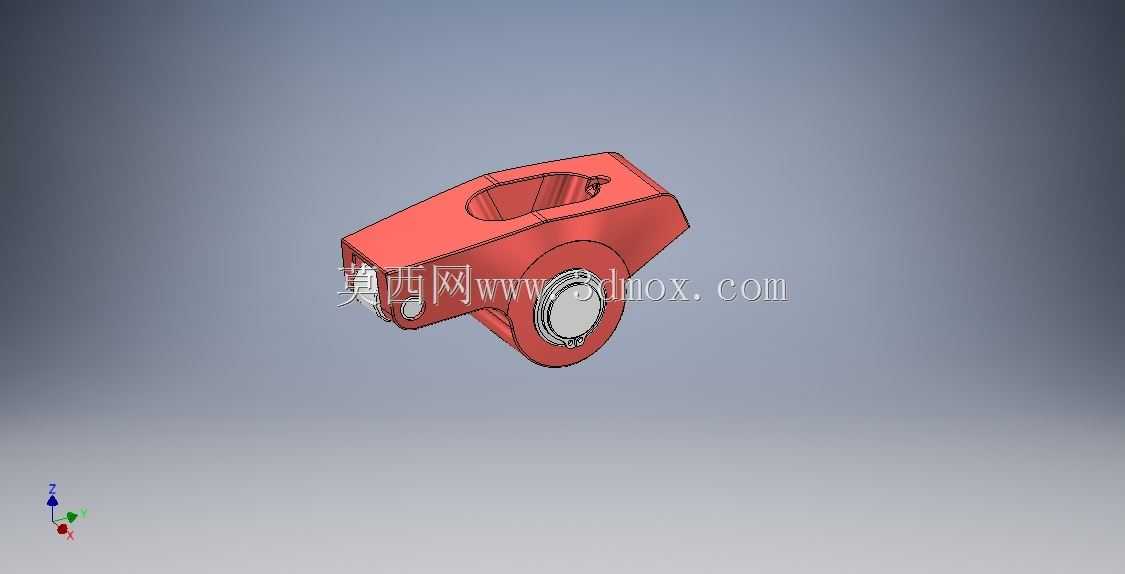

　　该结构件主要面向小型输送、导向张紧与往复摆动类机构，常见于轻型流水线侧边调节单元、手动换向机构、滚筒端部支撑组件以及需要把直线推拉转化为小幅摆动的工位。实际装配中，红色主体承担连接与承载双重作用：上部开槽区域用于容纳滚筒或销轴类零件，侧面的圆形轴承位则为旋转副提供定位基准，使滚筒在受载时仍能保持稳定回转。

　　从功能划分看，主体并非单纯外观壳体，而是一个集成式支撑摇臂。上部槽口的宽度决定了可容纳滚筒的轴向边界，槽底与侧壁需要承受滚筒传递来的径向力；下部轴承孔通过轴承外圈定位，内圈再与固定轴或转轴配合，形成整个摇杆的摆动中心。轴承外侧设置卡环，目的在于限制轴承外圈轴向窜动，避免设备运行过程中因振动、冲击或反复换向造成轴承脱出。该处理在轻载但动作频繁的机构中很实用，结构紧凑，装配顺序也比较明确：先将轴承压入孔位，再装入卡环锁定，随后通过上部槽口连接滚筒或从动件。

　　设计思路上，摇杆主体采用近似箱体与臂板结合的形态，靠近轴承孔的位置材料较厚，以提高回转中心附近的刚度；向上延伸的部分形成包容槽，可对滚筒端部形成侧向约束。外形转折处保留了较多加强形态，能够减少悬臂受力时的开口变形。若用于输送设备，该件可作为滚筒张紧摆臂，通过改变摆动角度调整皮带或滚筒间隙；若用于手动操作机构，它也可以作为握持与传动之间的过渡件，把操作人员的动作传递到连杆、阀件或锁紧机构。

　　安装边界方面，下部轴承孔同轴度是关键尺寸，孔肩端面需要与轴线保持垂直，否则轴承会受到附加弯矩。上部槽口两侧面应保持平行，并与轴承孔中心维持设计距离，这个中心距直接影响摇杆的力臂长度和滚筒位置。装配时还要关注轴承外圈与孔的配合、卡环槽深度以及槽口开口尺寸，确保滚筒装入后不会与主体侧壁发生摩擦。整体结构兼顾回转支撑、轴向限位和摆动传力，适合在空间受限、载荷中等、维护频次较高的通用机械部位使用。
