TRD-GK编码器直角安装固定支座

　　这类直角支座主要服务于旋转编码器在自动化设备中的刚性安装需求，常见于输送线辊筒转速反馈、伺服轴位置检测、包装机械分度工位、机床辅机计数以及物料提升设备的转角测量场景。编码器本身属于精密传感元件，若安装时出现同轴度偏差、支架振动或悬臂受力，容易造成脉冲丢失、轴承偏载甚至联轴器早期磨损，因此支座的结构刚性与安装基准必须在设计阶段就纳入整体布局。

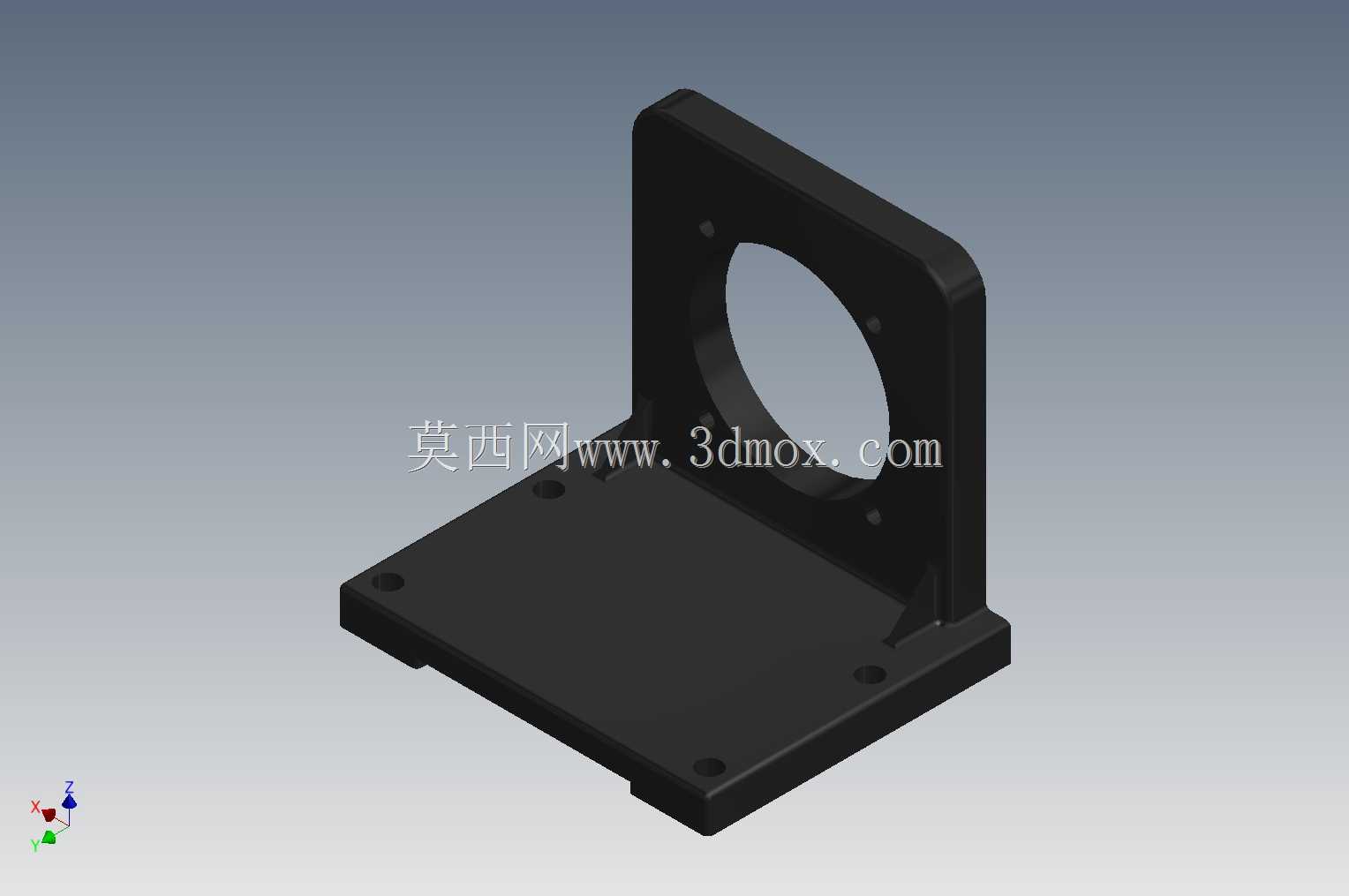

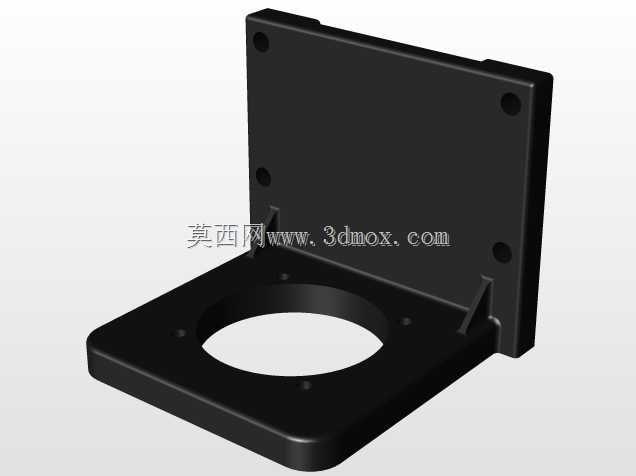

　　从结构上看，零件采用底板与立板垂直相交的L形构型。底板承担与设备机架、安装面板或焊接台板的连接，四角布置沉孔或通孔，便于螺钉从上方锁紧，保证装配后支撑面贴合稳定；立板中央开设大直径圆孔，用于避让编码器轴端、联轴器或筒体尾部，孔周分布的小孔对应编码器法兰安装点位，可将编码器壳体固定在垂直基准面上。立板与底板之间的过渡区域做了加强处理，能够降低传感器自重和运行振动带来的悬臂变形。

　　设计思路上，重点不是追求复杂外形，而是建立可靠的正交安装关系。底板下平面作为设备侧定位基准，立板正面作为编码器法兰定位面，两者之间需要保持较高垂直度；中心孔轴线则应与底板安装面形成确定高度，方便设计人员核对编码器轴与被测轴的中心高。建模时应先确立底板轮廓、安装孔位和立板厚度，再生成中心避让孔、法兰孔及加强结构，这样后续调整孔距或板厚时，装配关系更容易维护。

　　在外形尺寸与安装边界方面，底板长度和宽度决定支座在机架上占据的平面空间，四角孔位需要避开设备内部线槽、管接头和相邻紧固件；立板高度决定编码器轴线相对底板的位置，中心孔直径要大于编码器轴套或联轴器最大回转范围，孔周螺钉分布圆则需与所选编码器法兰一致。实际选型时，还要在编码器尾部预留接线和维护空间，在联轴器外侧保留拆装工具空间，避免支架虽然能够固定，却无法完成现场检修。

　　该支座把编码器的法兰连接、轴系避让、设备固定和抗振支撑整合在一个零件中，适合在三维布局阶段作为传感安装节点使用。结构工程师可依据被测轴中心高、机架安装面、编码器外径和接线方向，对板厚、孔位、加强肋及外形轮廓进行参数化调整，从而形成与具体设备相匹配的安装方案。
