车载低压直流驱动电机外观结构

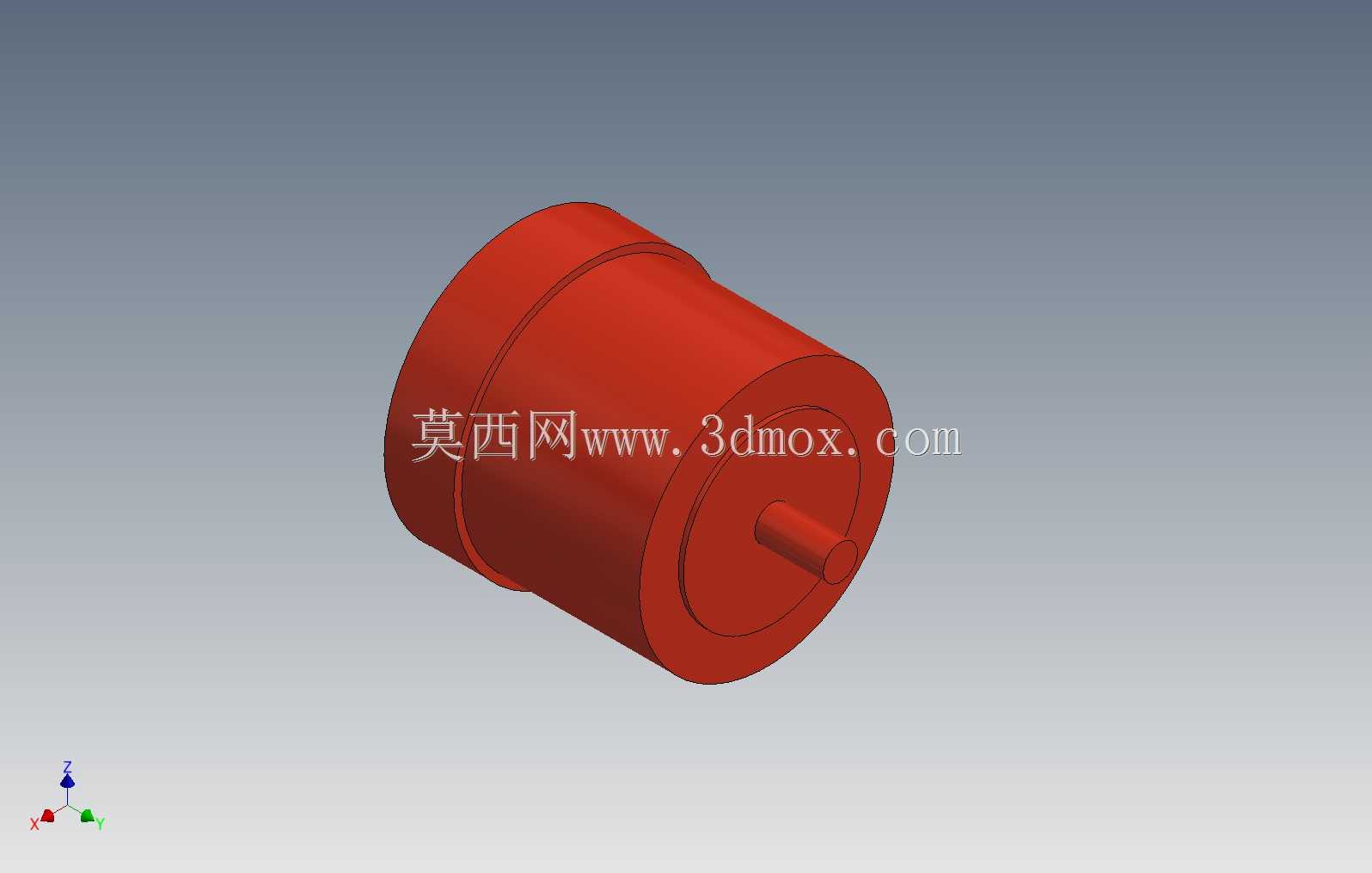

　　该结构围绕小型电动车辆的轮边或辅助动力布置需求展开，主体采用圆柱筒形壳体，端部设置同轴输出轴，便于在车架、传动支架或设备舱内进行轴线对齐安装。模型保留了电机外形、壳体台阶、端盖轮廓和轴伸位置等关键边界，适合在整车总布置、传动系统校核和设备空间规划阶段使用。

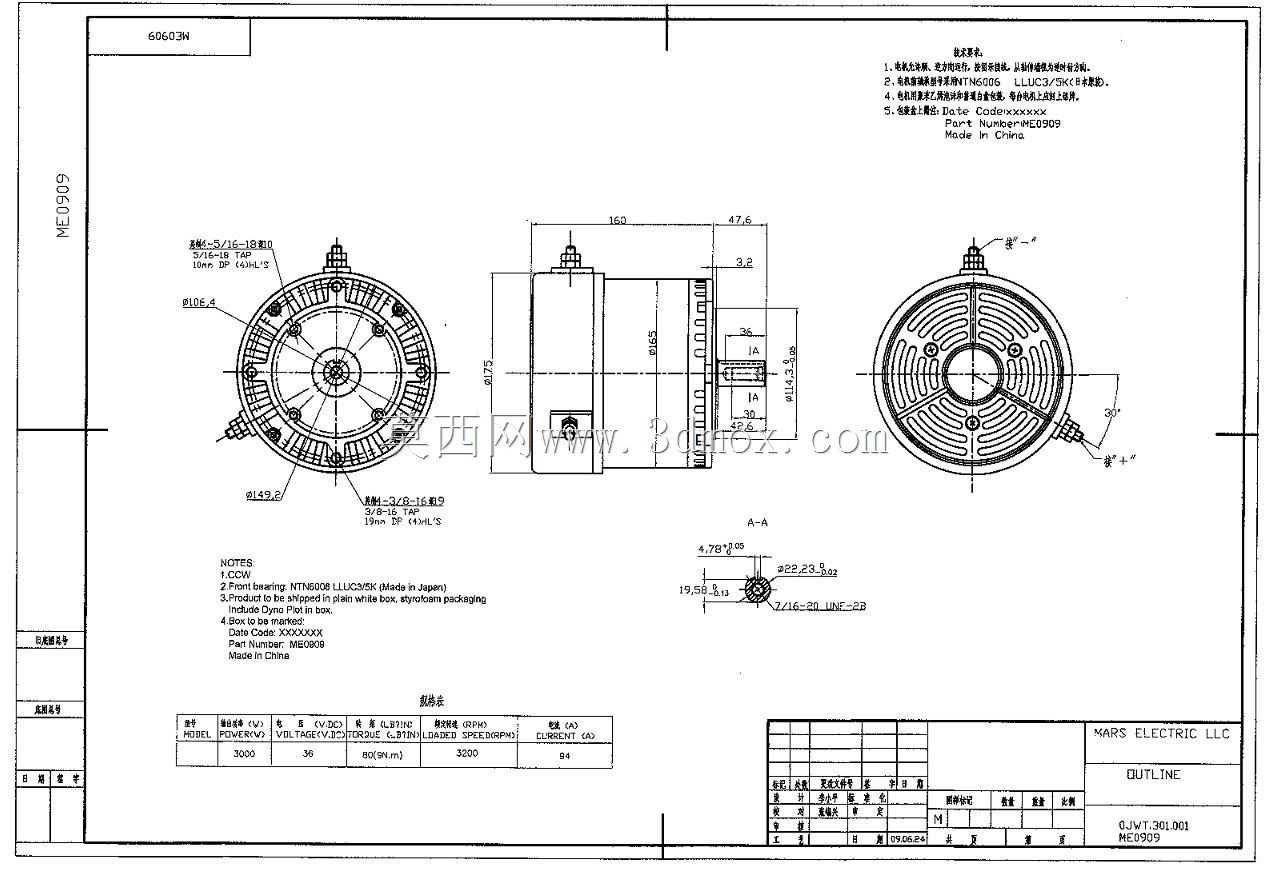

　　从实际应用看，这类低压直流电机常见于高尔夫球车、小型 utility 车辆、电动搬运设备以及轻型移动平台。其工作重点不是追求复杂外观细节，而是明确动力单元占用空间、轴端连接关系和周边避让条件。设计时需要先确定电机外径、筒体长度、输出轴直径与伸出长度，再结合联轴器、链轮、带轮或减速器输入轴进行匹配。

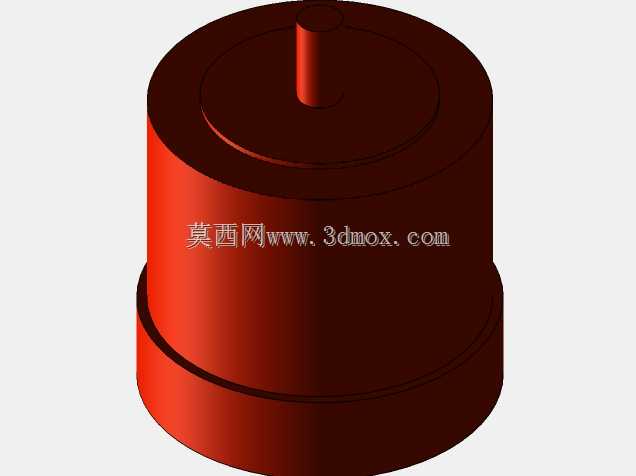

　　圆柱壳体有利于形成较规整的安装包络，也方便通过抱箍、安装座或端部支架固定。模型中壳体外侧的环形台阶可作为装配定位参考，端盖区域则体现了电机轴向长度和端部轮廓。进行三维布置时，应重点检查输出轴与传动件的同轴度，预留接线、维护拆装和散热通风空间；若车辆运行工况存在持续爬坡或短时高负载，还需在周边留出足够空气流通区域，避免壳体与车架、护板或线束过近。

　　建模思路上，该结构以快速实体表达为主，通过回转体特征建立筒体和端盖，再以凸台形式表达输出轴，省略绕组、内部磁钢、螺栓孔等细小结构。这种处理方式能够在方案阶段提高装配效率，使工程师把注意力集中在动力包络、安装方向和传动接口上。对于后续详细设计，可在此基础上补充安装法兰、键槽、紧固件孔位、接线盒位置以及减震垫结构，使模型进一步转化为可加工、可采购核对的设备数字样机。
