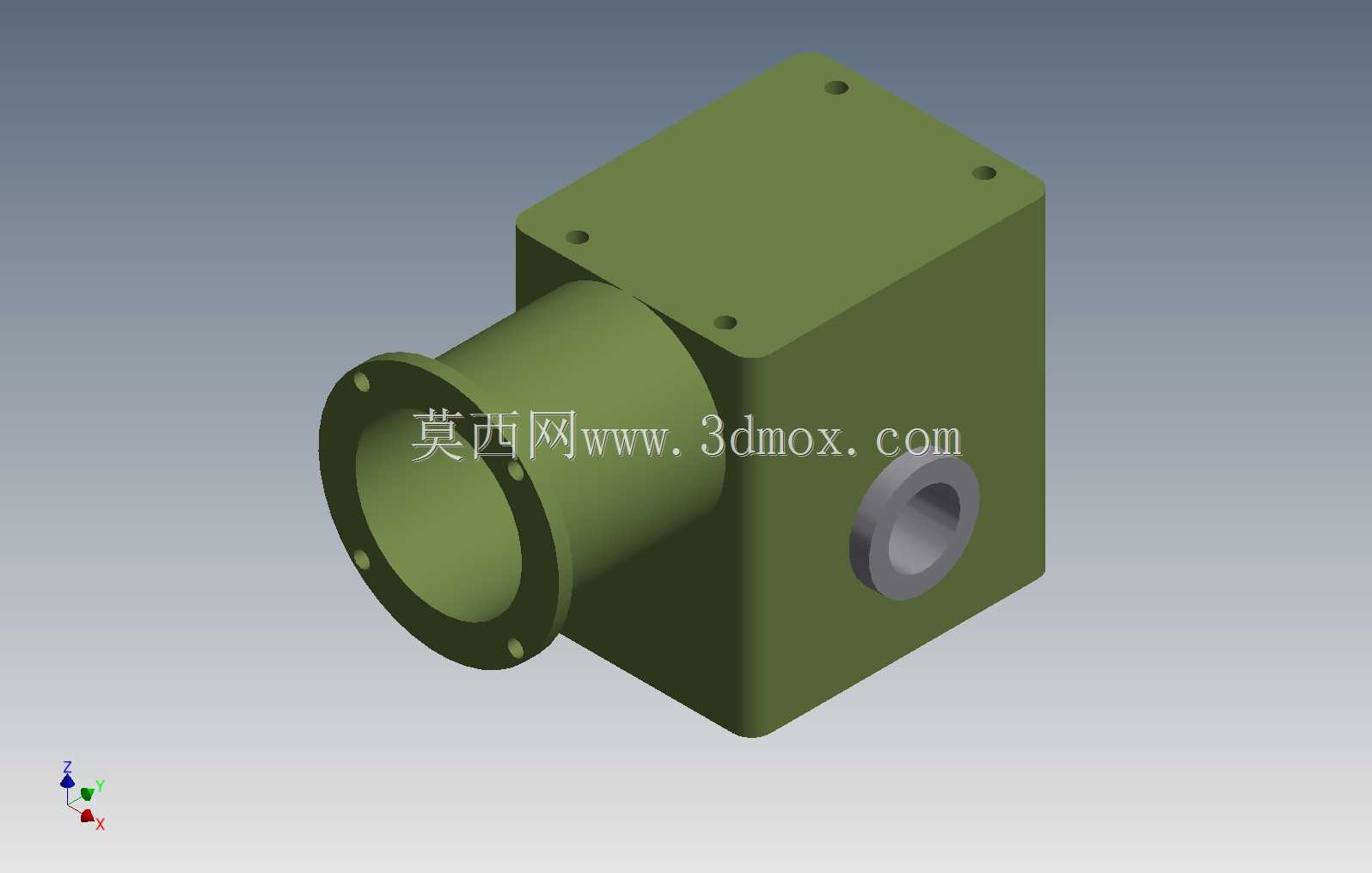

这套直角蜗轮蜗杆减速传动结构,面向需要在紧凑空间内完成动力转向、转速降低与扭矩放大的工业传动场景。箱体采用近似方形的封闭壳体布局,输入端沿水平轴向伸出带法兰的圆筒连接段,输出端布置在相邻侧立面,输入与输出轴线呈90度交错,能够直接适配伺服电机、异步电机等原动件的法兰对接,在输送线、包装辅机、小型工装变位、食品加工输送、仓储分拣设备以及轻载自动化专机中都有广泛使用。
从实际选型与布局角度看,这类减速装置的核心价值不只是减速比本身,更在于把电机输出的高转速低扭矩动力,转换为执行端需要的低转速大扭矩动力,同时通过直角轴线布置压缩整机占用空间。方形箱体顶面预留成组安装孔位,侧面输出轴孔周边保留足够的壁厚与轴承容纳区域,输入端法兰圆筒与主箱体之间做过渡衔接,既保证壳体刚性,也让电机安装时的同轴度更容易控制。建模时优先还原外部装配边界:箱体顶面孔位用于整机固定或附件连接,输入法兰端面的螺栓分布圆决定电机适配规格,输出轴孔的直径、伸出长度和中心高则直接关系到链轮、同步带轮、联轴器或执行摆臂的安装。
结构设计上,蜗轮蜗杆传动本身具备运行平稳、冲击小、噪音低的特点,单级即可获得较大传动比,适合中轻载连续运行场合。封闭箱体能够容纳润滑介质,为蜗轮、蜗杆、轴承提供润滑与防护,外壳的块状几何形态也有利于在设备机架中定位。布置时需要重点核对输入法兰到箱体后侧的轴向长度、输出轴中心到安装底面的高度、箱体四角及顶面螺栓孔的相对位置,避免电机接入后与护罩、机架横梁发生干涉。若用于频繁启停或冲击载荷工况,还应在选型阶段结合输出扭矩、径向载荷、热功率和工作制校核,而三维外形模型可直接用于设备总装干涉检查、电机连接方案确认、维护空间预留以及安装板孔位规划。
在工程建模应用中,该结构不必依赖内部齿面细节即可完成大部分布局工作:外部轮廓决定安全包络,法兰孔位决定连接关系,轴端尺寸决定执行件选配,箱体安装孔决定机架固定方式。把该模型放入产线总图后,可以直观检查输入端电机装拆是否需要预留轴向抽拉空间,输出端联轴器是否与设备台面冲突,箱体周边是否留有注油、排油和检修位置。对于非标自动化设计人员而言,这种围绕真实安装边界建立的减速箱模型,能够显著减少概念设计阶段的反复测量,让动力单元选型、机架开孔和传动件布置在同一装配环境中快速闭环。
- 全部评论(0)
- 模板大小: 5.64 MB
- 售价:5金币
- 下载次数: 34
- 系统要求: Other,Autodesk Inventor,Rendering,STEP / IGES
- 软件分类: 减速机
