半导体制冷片配套散热模组结构

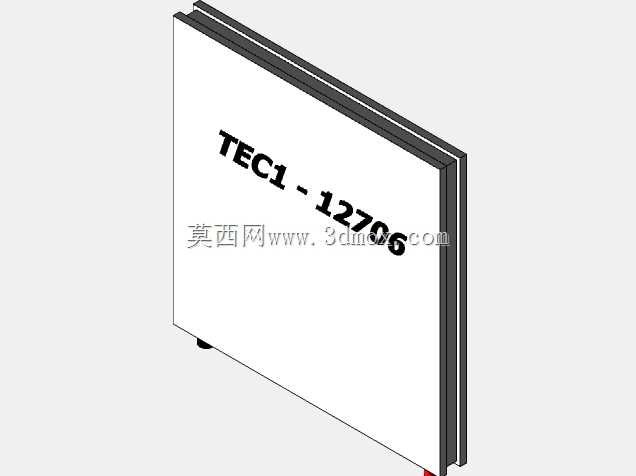

　　这套散热模组围绕TEC1-12706帕尔贴热电制冷片的工程应用搭建，核心解决半导体制冷工作时热端热量快速导出的问题。帕尔贴器件通电后两面形成温差，冷端可贴合被控对象实现主动降温，热端若热量堆积会直接拉低制冷效率，甚至因持续高温损坏制冷片，因此配套的双侧翅片散热器是整套制冷组件稳定运行的关键结构。

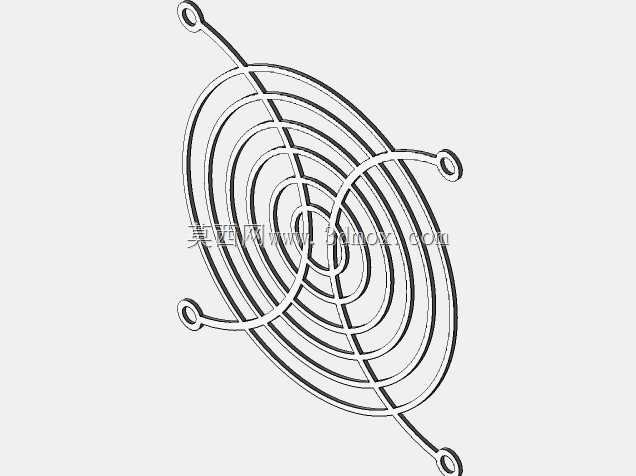

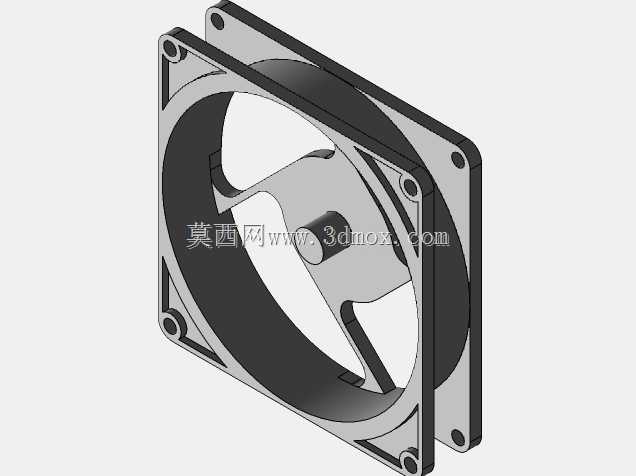

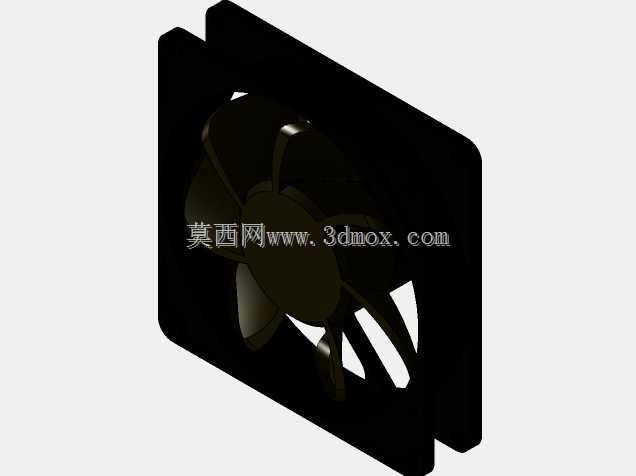

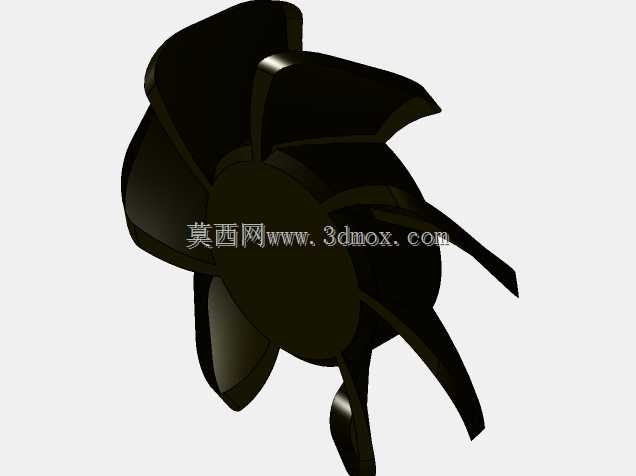

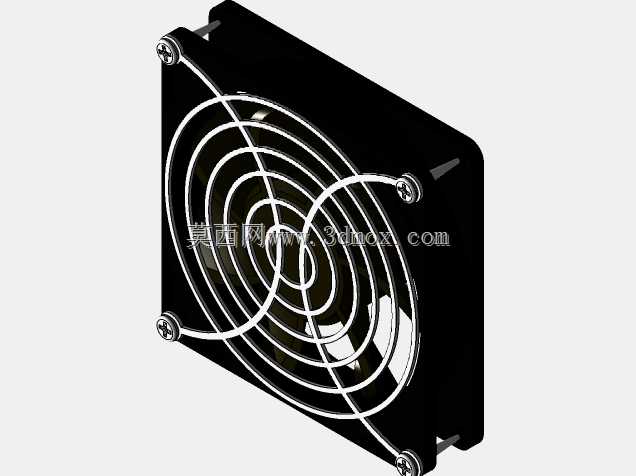

　　从实际使用场景来看，这类组件常嵌入小型恒温箱、电子设备散热舱、实验温控台、车载小冷藏单元以及精密元器件低温测试工装中。冷端侧散热器负责均匀扩散制冷片冷面的低温，让贴合区域温差分布更平缓，避免局部结露不均或冷量集中；热端侧散热器承担排热任务，翅片间预留的通风通道可配合轴流风扇形成强制对流，把热电转换过程中泵送出的热量持续带走。

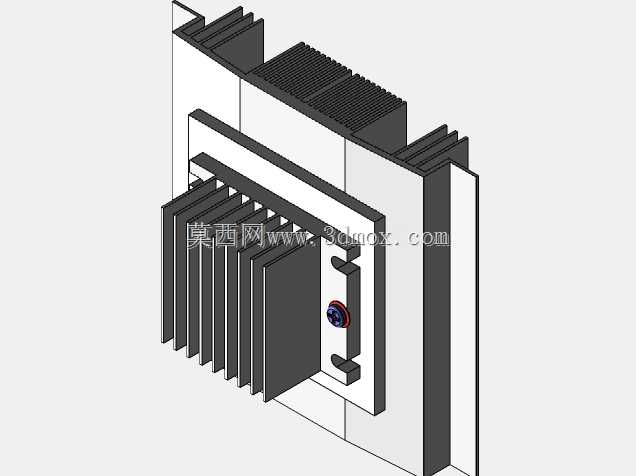

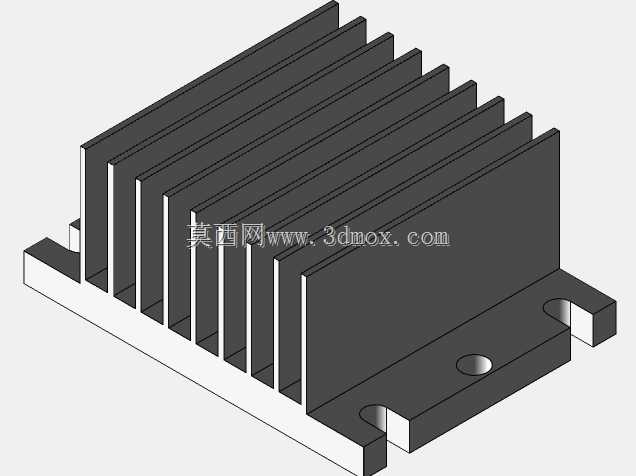

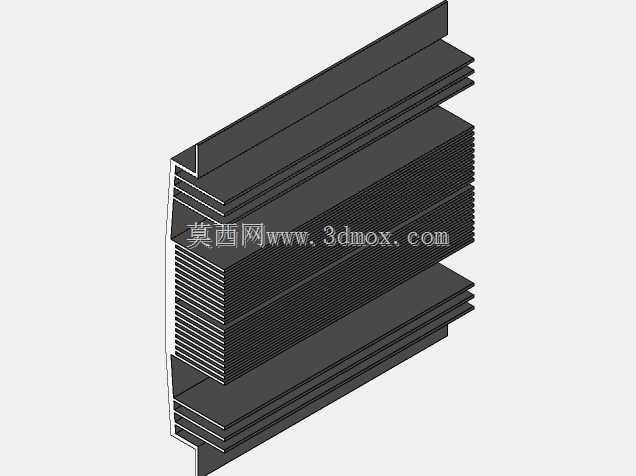

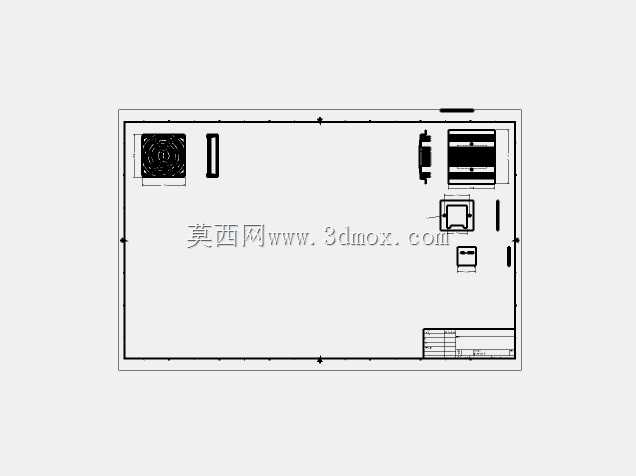

　　结构设计上，制冷片被夹持在两组铝制挤型散热器之间，基底平面保持较高平行度，装配时可在接触面填充导热硅脂或导热垫，消除微观间隙带来的接触热阻。两侧散热器均采用密集平行翅片构型，翅片沿气流方向延伸，既保证足够换热面积，又控制风阻在常规小功率风扇可驱动的范围内。模组整体呈规整长方体堆叠形态，外部轮廓边界清晰，翅片端部、基底厚度与制冷片安装位在三维中完整配合，工程师在整机布局时可直接校核周边预留空间：既要留出风扇安装与进出风风道，也要避免散热翅片贴靠机箱壁面堵塞流道。

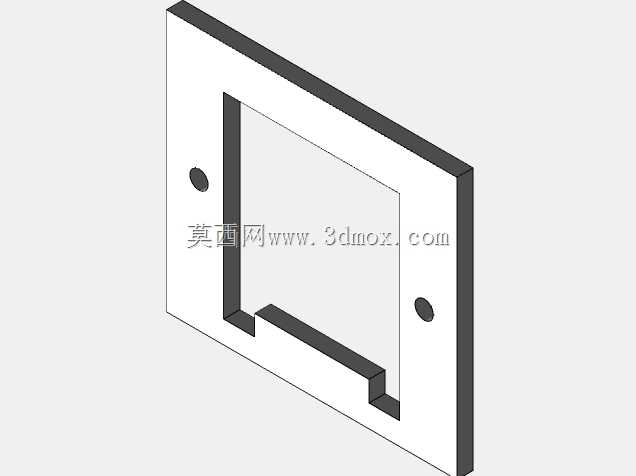

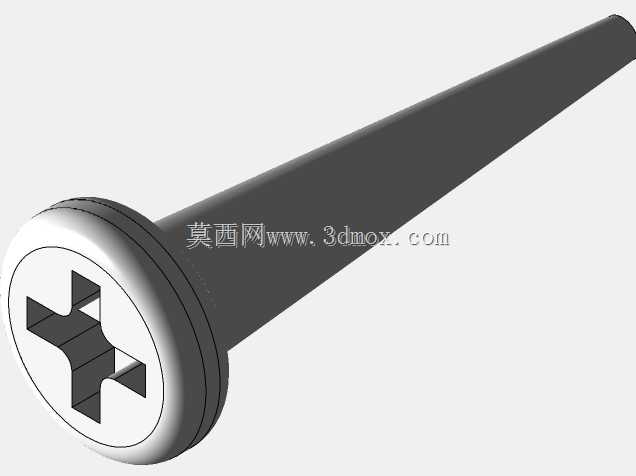

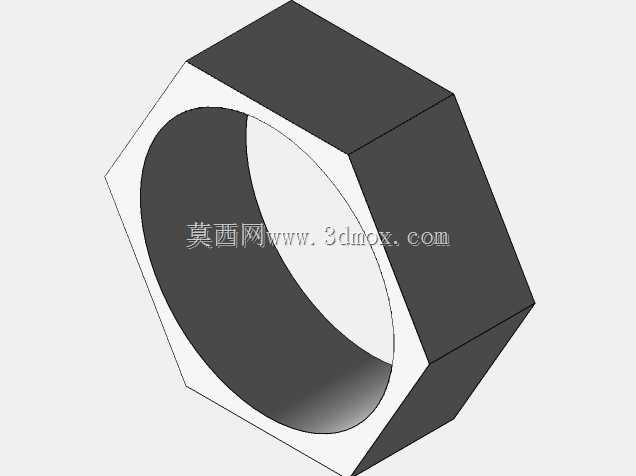

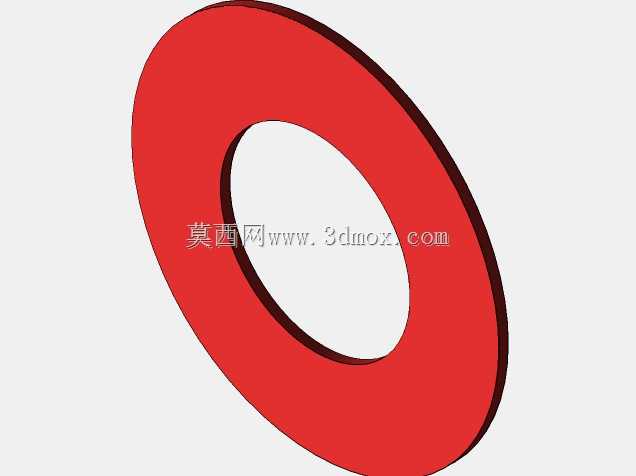

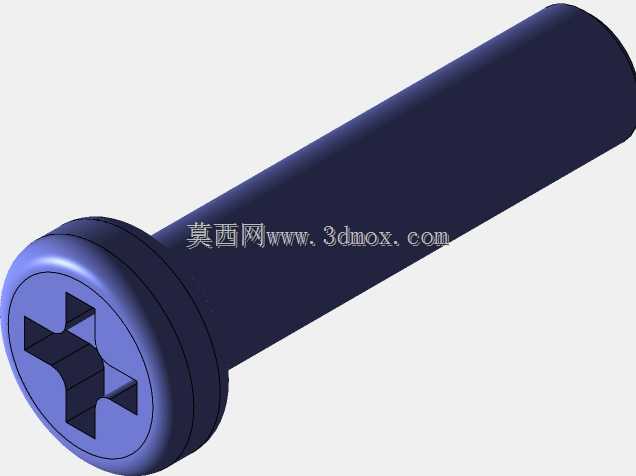

　　安装边界方面，制冷片本身为薄片陶瓷封装结构，夹持压力需要均匀可控，三维装配关系中两侧散热器的对位基准可帮助设计者规划压紧支架、固定螺丝的排布位置，防止单侧受力导致陶瓷片碎裂。冷热端散热器不能出现热短路，装配时需在两者之间设置隔热垫层，避免热端热量反向传导至冷端抵消制冷量。建模过程中各零件的配合面、翅片间距、基底凸台尺寸都按实际装配逻辑还原，可直接用于干涉检查、风道模拟前期参考，以及工装夹具的设计依据，帮助结构工程师在小功率温控设备开发阶段快速完成制冷散热单元的布局验证。
