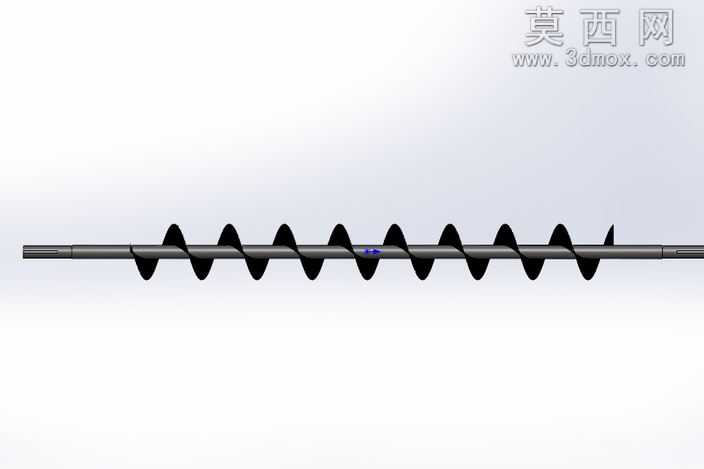

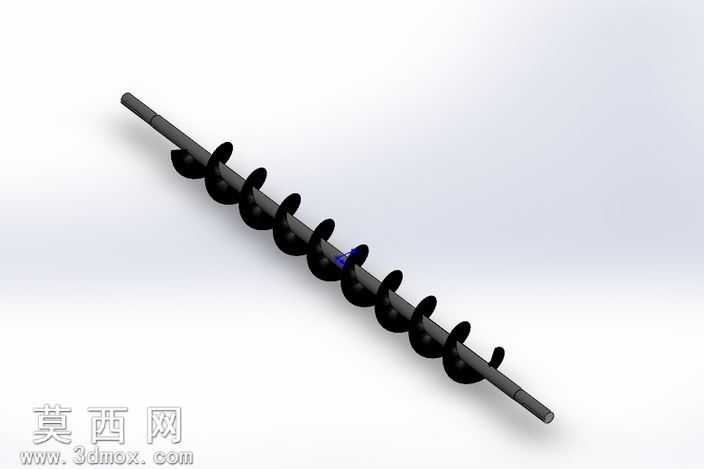

螺旋集屑刀轴三维结构设计模型

本模型采用SolidWorks进行全参数化三维建模，整体围绕同轴螺旋集屑功能展开结构设计，建模过程中首先以中心圆柱轴体作为基准特征，通过拉伸凸台命令构建等直径的长直轴身，轴身两端预留装配定位段，保证后续与驱动部件、支撑结构的装配适配性。螺旋叶片部分采用螺旋线扫描特征完成建模，首先根据轴身直径匹配设定螺旋线的螺距、圈数与旋向，保证叶片螺旋升角均匀一致，扫描轮廓采用等厚度的薄型截面，叶片与中心轴体采用完全合并的实体布尔运算，避免装配间隙带来的结构干涉问题。建模全程对轴体与叶片的过渡位置做了圆角处理，减少应力集中点，提升结构的力学合理性。材质渲染阶段，中心轴体赋予哑光金属钢材质，调整表面粗糙度参数模拟经过精加工的金属轴面质感，螺旋叶片部分赋予深色调硬质合金材质，通过调整反射参数突出叶片刃口的锋利质感，整体渲染采用柔和的均匀打光，清晰展现螺旋结构的连续走向与轴体的同轴度特征。结构设计上，螺旋叶片沿轴身等距排布，叶片外边缘做了微倒角处理，使用时轴体随驱动部件转动，螺旋叶片可将同方向的切屑持续推送收集，避免切屑堆积在加工区域，轴体整体采用等直径设计，降低加工难度，两端的装配轴段做了公差适配设计，可直接匹配常规的轴承安装位。设计思路围绕定向集屑的实用功能展开，摒弃冗余的装饰性结构，所有特征均服务于集屑传动的核心功能，建模过程中反复校验螺旋叶片的螺距参数，保证转动时推送方向统一，不会出现卡屑、返屑的问题，同时对轴体的长径比做了合理优化，避免长轴转动时出现挠曲变形，整体模型结构完整，特征参数可编辑，可直接用于结构验证、加工模拟以及相关切削集屑机构的方案参考。
