异形支座类机械零部件三维设计作品

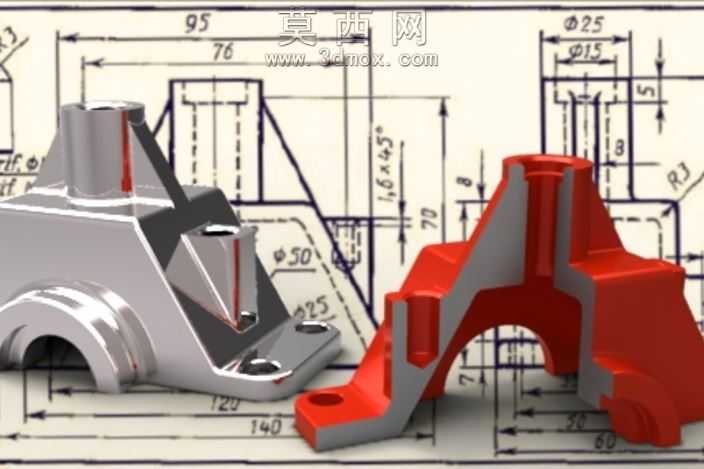

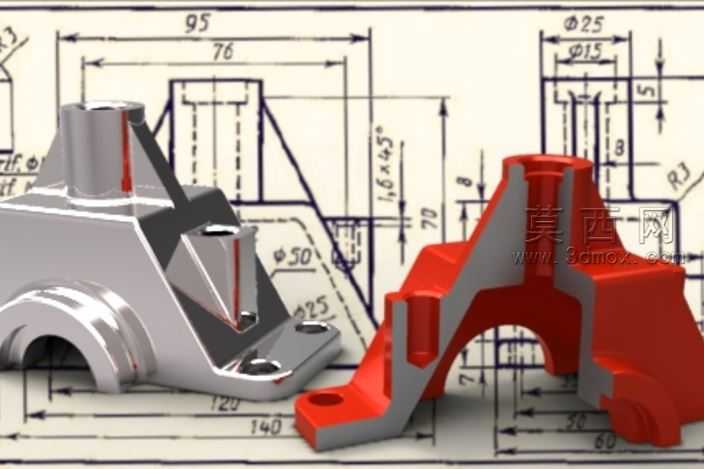

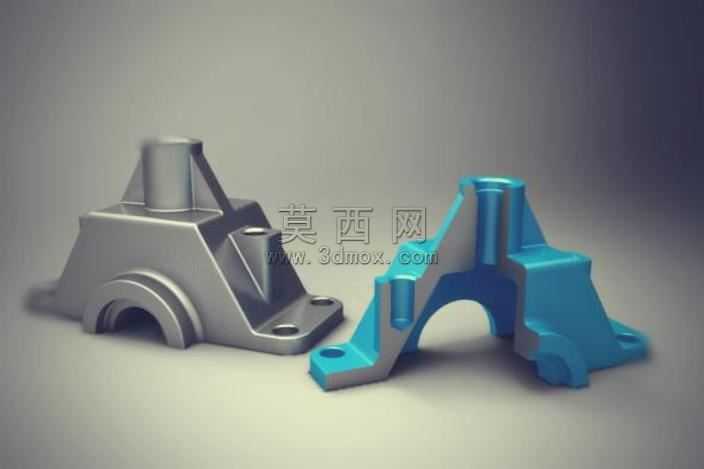

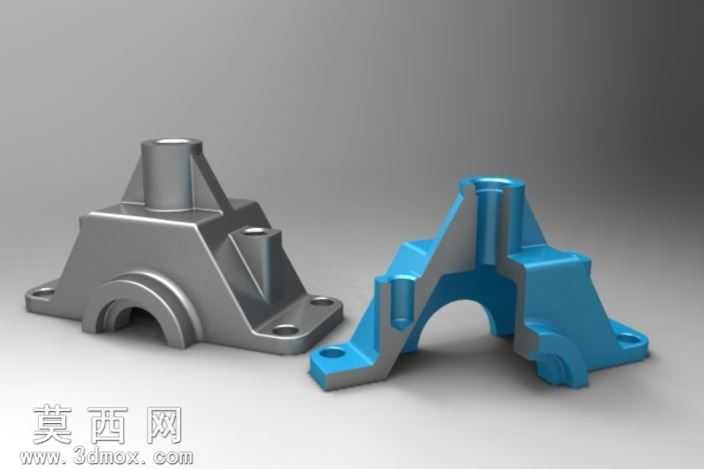

本作品为异形支座类机械零部件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先对照工程图纸标注的所有尺寸参数，先绘制零件的二维轮廓草图，对底座安装孔位、上部轴套结构、中部加强筋的轮廓进行精准约束，确保草图尺寸与图纸标注的95、76、Φ25、Φ15等关键尺寸完全匹配，无尺寸偏差。建模过程中采用特征叠加的构建逻辑，先通过拉伸特征生成零件的主体基座结构，再对上部的轴套安装位进行旋转切除与拉伸凸台操作，构建出用于穿装轴类零件的弧形配合面与圆柱安装孔，针对零件中部的斜向加强筋结构，采用放样与筋特征结合的方式完成构建，保证筋板的厚度与倾斜角度完全符合图纸标注的1.6×45°等工艺要求，同时对零件底部的安装法兰、侧边的定位凸台逐一进行特征细化，还原所有倒角、圆角的工艺细节，避免锐边结构不符合实际加工要求。材质与渲染阶段，分别为零件配置了两种不同的材质效果，其一为银灰色金属质感的机加工钢材材质，调整材质的粗糙度、金属度参数，模拟铸件经过铣削加工后的表面质感，对安装孔、配合面区域做轻微的反光强化，突出机加工面的精度特征；其二为红色涂装的铸件材质，模拟零件表面喷涂防锈漆后的视觉效果，适当降低材质反光度，增加细微的颗粒质感还原铸件表面的细微纹理。渲染场景搭配工程图纸作为背景，将两个不同材质表现的零件模型错落摆放，调整场景光照为柔和的漫射工业光源，添加适当的环境遮蔽效果，让零件的结构轮廓、加强筋的支撑形态、弧形配合面的曲面特征都清晰呈现，直观展现零件的结构形态与设计细节。设计思路上，该零件作为设备中的支撑定位构件，核心功能是为上部轴类零件提供稳定的安装支撑，同时通过底部法兰实现与设备基体的可靠连接，中部的斜向加强筋设计是在控制零件整体重量的前提下，提升结构的抗弯折、抗载荷能力，避免支撑部位在受力时出现形变，弧形的轴瓦配合面能够与配套轴件实现更大面积的贴合，降低接触面的压强，提升连接的稳定性，所有安装孔的位置、孔径都经过参数化校验，确保与配套装配件的孔位完全对齐，满足实际装配的公差要求。建模过程中对零件的壁厚、拔模角度也做了工艺性校验，确保模型符合铸造加工的工艺要求，不存在无法脱模、壁厚不均导致的铸造缺陷问题，完整还原了该支座零件从二维图纸到三维模型的全设计流程，模型结构完整，细节还原度高，可用于装配模拟、工程演示、加工工艺规划等多个场景。
