便携式迷你水平尺外观结构设计

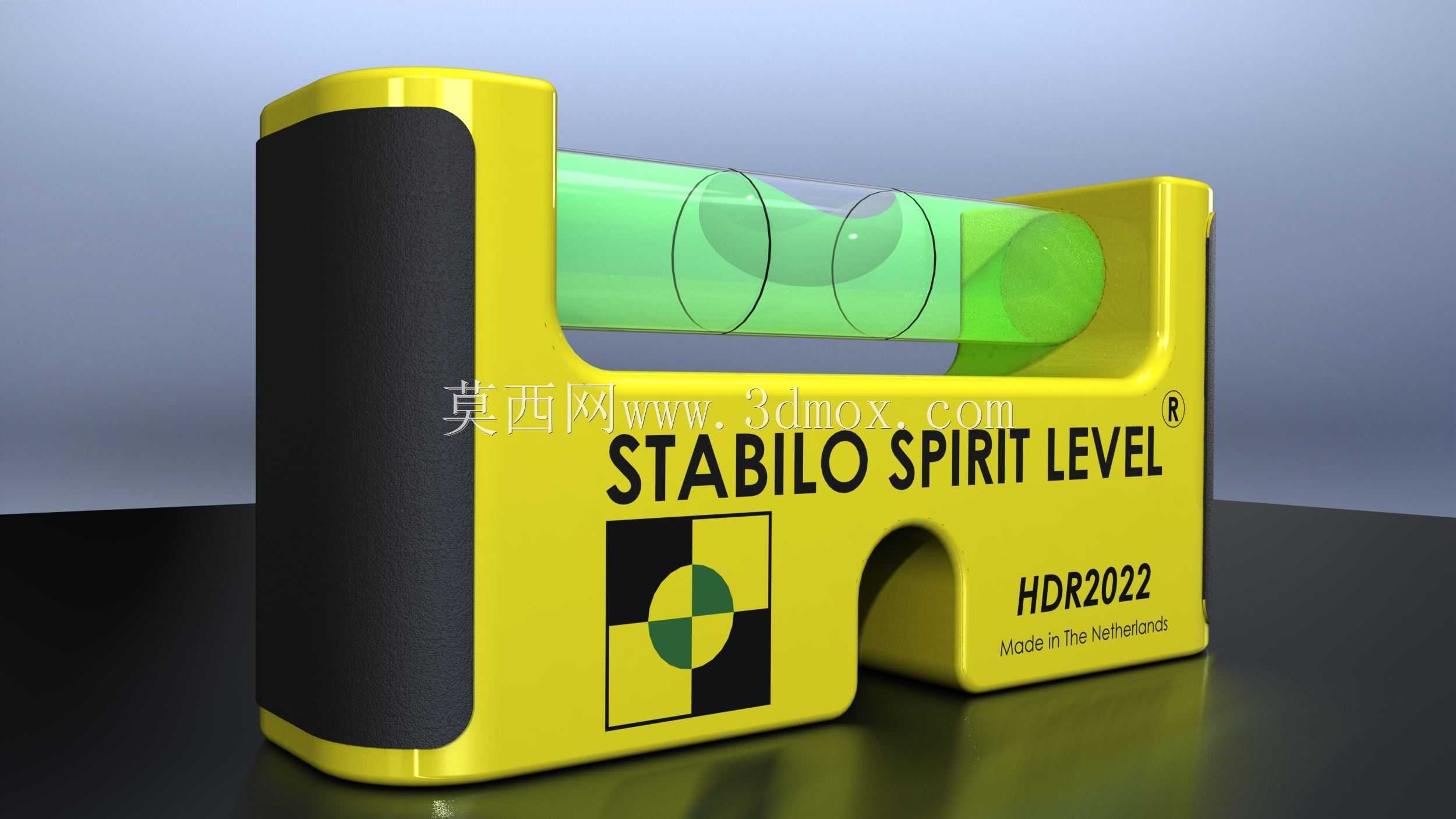

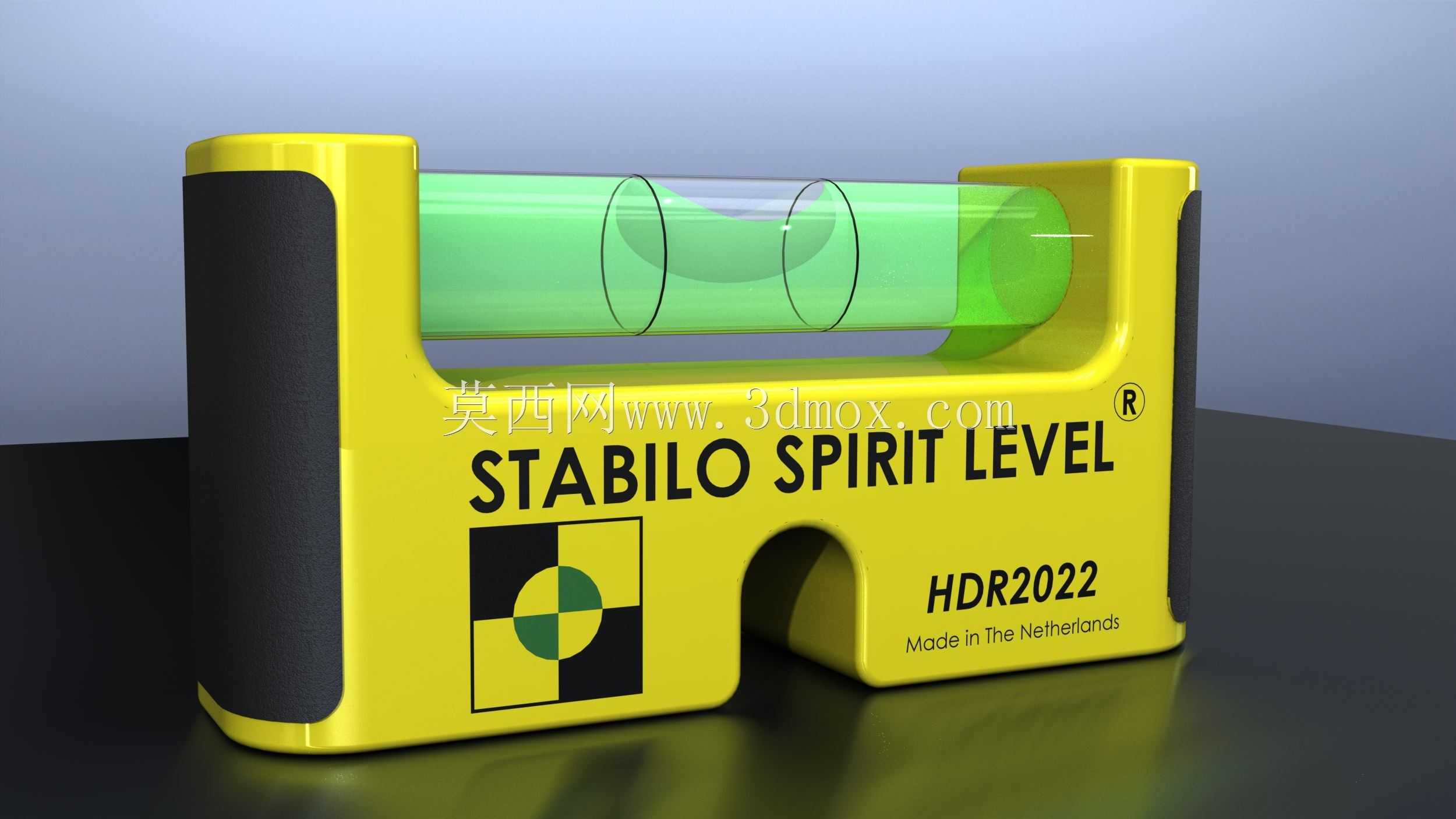

　　这款小型水平尺主要面向设备安装、家装找平、机柜调平、工装夹具定位以及现场快速检测等场景，结构上采用一体式U形外壳，将长条形水准泡容纳在主体上方的开放视窗内，使用者从正面或斜上方都能直接观察气泡位置。外壳一侧布置大面积防滑握持区域，底部保留平直基准面，端部下方设置拱形避让缺口，可在遇到小凸起、螺钉头或焊缝时仍保持测量面贴合，不必额外清理整条基准线。

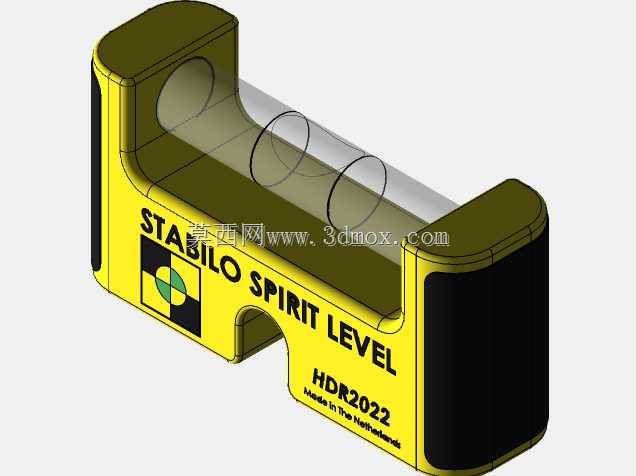

　　从建模角度看，主体由外壳、防滑垫、透明水准管、绿色填充液体、气泡、端部标识块和底部基准面等部分组成。外壳采用圆角过渡，既降低手持时的棱角感，也避免塑料件在跌落时出现应力集中。水准管沿长度方向安装，管内曲面分度区决定气泡居中灵敏度；透明管与外壳之间通过限位槽和端部挡块固定，装配时需要保证水准管轴线与底平面平行，否则会直接带来示值误差。

　　外形边界设计强调口袋携带和单手操作，整体长度控制在小型工具范围内，宽度满足手握即可，高度则兼顾水准管直径与外壳强度。底部基准面需要连续、平直，并具有足够宽度，以减少放置在粗糙工件上时的晃动；侧面防滑区域采用软质包覆或纹理面，提升油污、粉尘环境下的握持可靠性。端部拱形缺口不是装饰结构，它让工具能够跨过高出基准面的小障碍，在钣金机架、铝合金型材和焊接件表面测量时更实用。

　　功能层面，该工具依靠水准泡内气泡相对刻度线的位置判断水平状态：气泡居中表示被测面处于设定水平位置，偏移方向则提示哪一侧偏高。虽然结构简单，但设计时仍需关注读数视窗的可视范围、水准管保护、外壳抗扭刚度以及底平面耐磨性。若用于三维结构练习，可重点处理透明管材质、液体折射、气泡曲面、外壳圆角抽壳、双色包覆和标识贴图之间的配合关系；若面向实际加工，则应进一步明确基准面平面度、水准管安装角度、外壳材料收缩率以及防滑垫粘接或二次成型方式。

　　在设备检修和生产线安装中，这类迷你水平尺不替代高精度框式水平仪，却适合频繁取放、快速复核和狭窄空间操作。建模时将测量基准、握持区、观察窗和避让结构统一考虑，能够更真实地还原手持量具从外观到使用功能之间的工程逻辑。
