金属开槽防滑辐条锁紧套结构设计

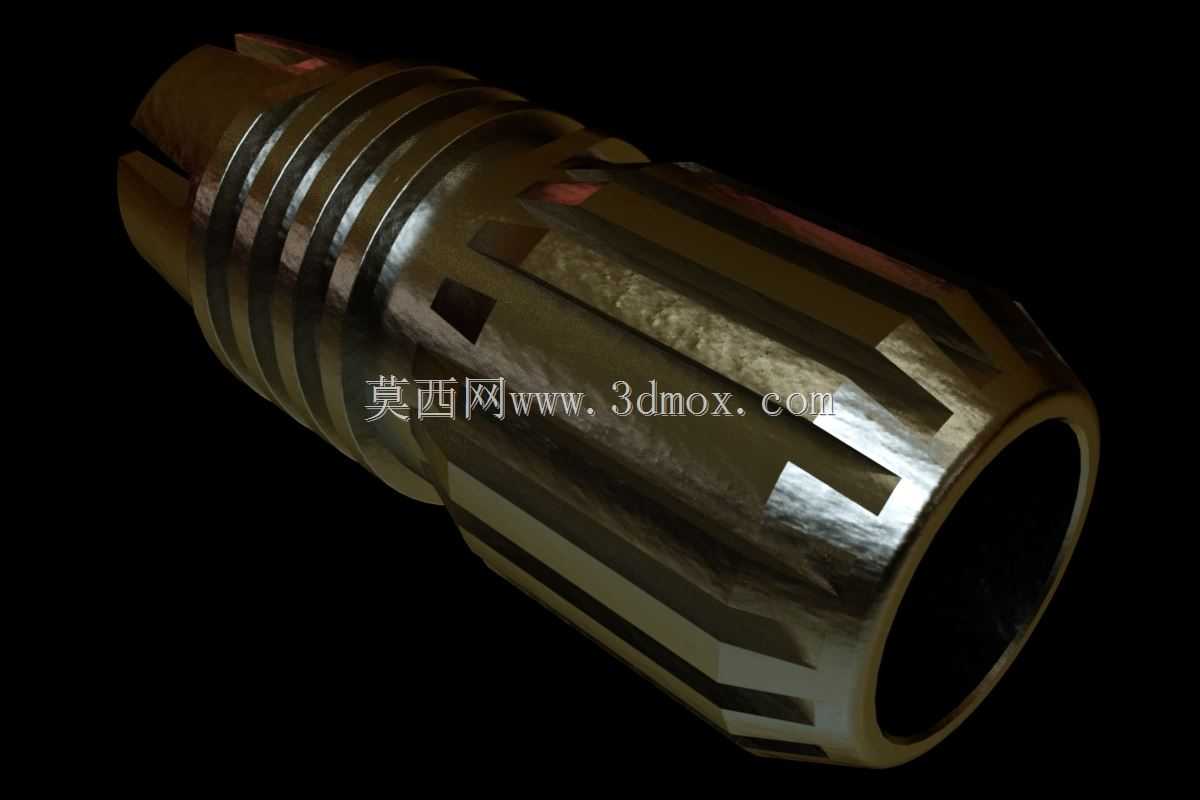

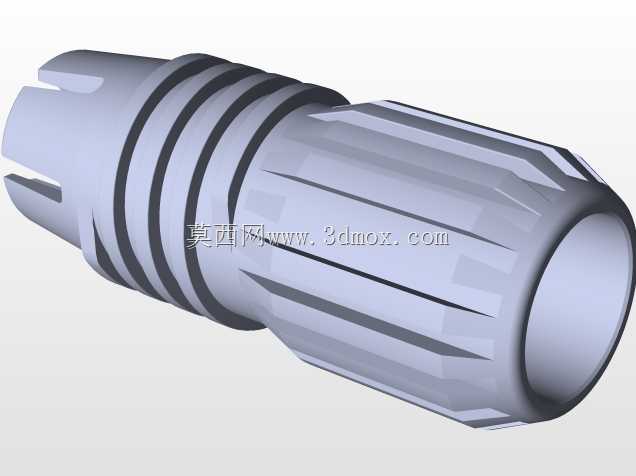

　　该零件为通讯线缆配套的辐条式锁紧连接构件，整体采用回转体金属切削成型思路完成结构搭建，外轮廓沿轴向依次布置多道环形密封槽、轴向防滑棱与端部开口胀紧槽，所有特征均围绕手动旋拧锁紧、径向抱紧线缆的核心功能展开。从实际使用场景来看，这类构件多用于通讯射频接头、音频线材接插件的尾部锁紧工位，装配时将线缆从大端内孔穿入，旋拧外段带防滑棱的区域，依靠端部开槽的弹性形变收缩内孔直径，即可对线缆外护套形成均匀径向抱紧力，既可以防止线缆受拉时从接头内部脱出，也能在接头衔接位置形成基础的防尘、防弯折防护，避免线缆根部反复弯折出现线芯断裂。建模过程中首先以中心轴线为基准搭建主体回转草图，外圆不同区段的直径差严格匹配手动操作的握持边界：

　　中段握持区的外径控制在成人拇指与食指可完全包覆的范围，轴向均布的多道平直防滑棱沿圆周等距排布，棱边做小角度倒角处理，既保证旋拧时手指与金属表面不会出现打滑，也避免锐边在频繁操作时划伤操作人员。靠近小端的多道环形凹槽一方面用于容纳装配时的密封橡胶圈，填补接头壳体与锁紧套之间的装配间隙，另一方面也作为旋拧行程的视觉定位标记，操作人员可以直观判断锁紧套旋入接头壳体的深度。大端开设的四道轴向通槽将端部分割为独立弹性爪结构，槽宽预留足够的形变余量，当锁紧套沿接头外螺纹进给时，接头内部的锥面会挤压弹性爪外锥面，迫使所有爪片同步向内收拢，抱紧穿过内孔的线缆护套。结构设计时特意将弹性爪的壁厚控制在合理区间，壁厚过大则锁紧所需旋拧力矩过高，

　　手动操作无法达到足够抱紧力，壁厚过小则多次反复拆装后金属容易出现疲劳断裂，丧失锁紧能力。内孔采用阶梯式变径设计，不同孔径区段分别对应线缆外护套、接头内芯的不同外径，装配时各台阶端面可以作为线缆插入深度的定位面，保证线芯焊接位置不会出现偏移。外表面所有棱边、槽口位置均做了倒角与圆角过渡，既去除切削加工产生的锐边毛刺，也避免应力集中在开槽根部，提升零件反复形变的疲劳寿命。整个零件的轴向长度、最大外圆尺寸都适配标准通讯接头的尾部安装空间，不会和周边相邻的接插件、设备面板产生干涉，环形槽的槽距、槽深也匹配通用规格密封圈的安装尺寸，无需额外定制非标密封件即可完成装配。
