雷猫标识圆柱金属冲压成型模具

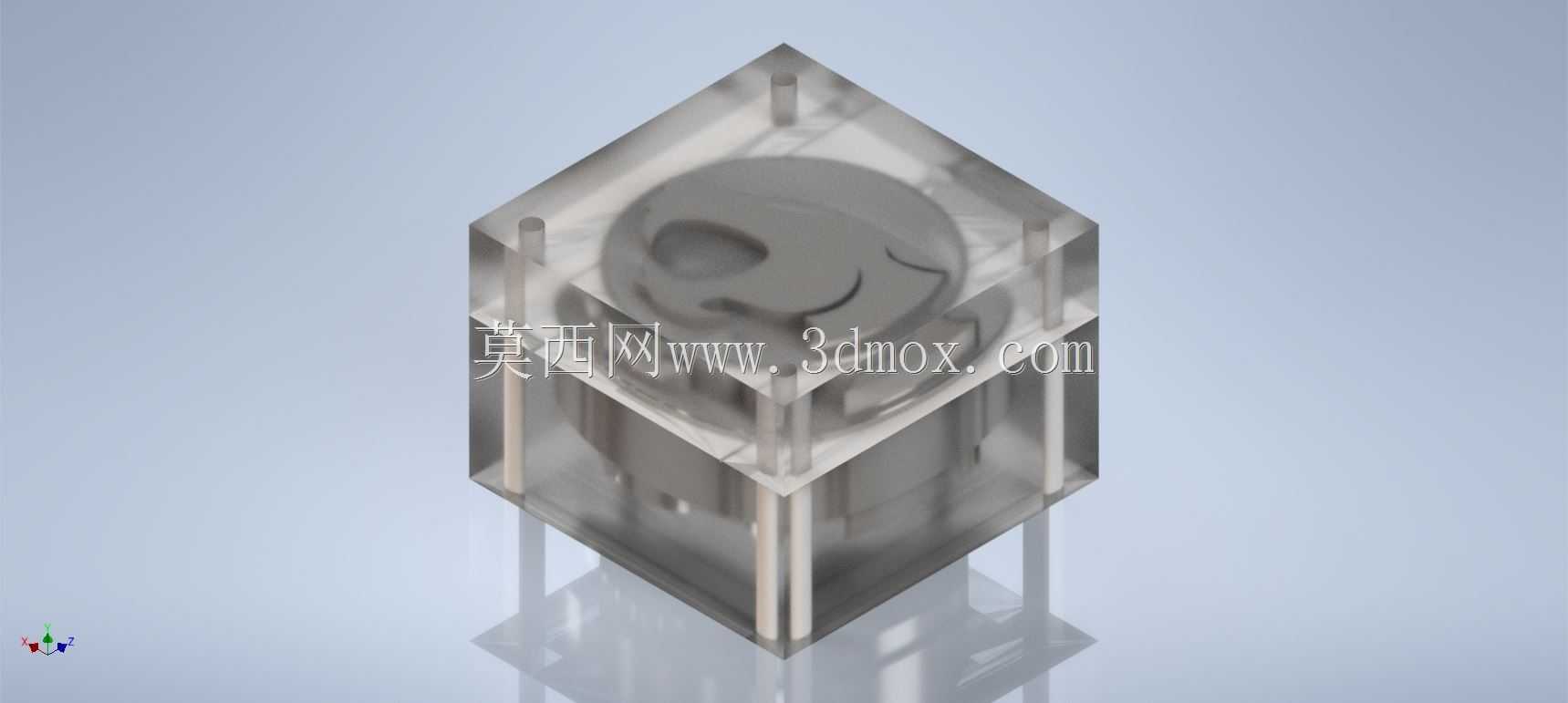

　　这套带雷猫标识型腔的圆柱金属模具，主要面向小型金属饰件、设备铭牌嵌块、通讯终端外观标识件的压制成型工序，在消费电子周边配件、手持设备装饰件、文创金属徽章的小批量精密生产场景中使用。模体整体采用圆柱式模仁布局，底部预留标准法兰安装边，可直接装入常规小型压力机的模座工位，安装时以圆柱外圆做径向找正，底面法兰贴合工作台面后压紧固定，无需额外定制异形转接板，适配多数通用小吨位冲压设备的装夹边界。

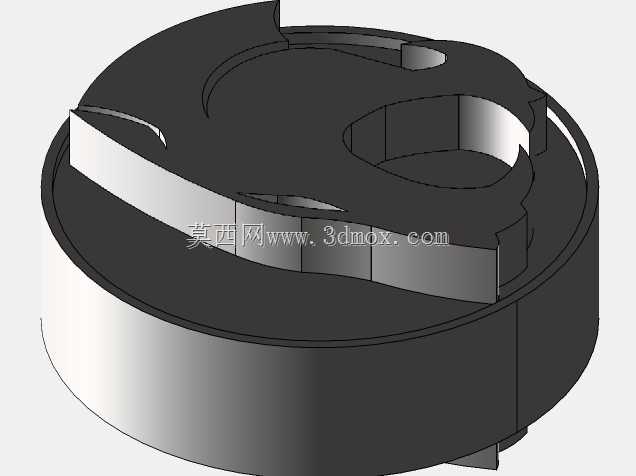

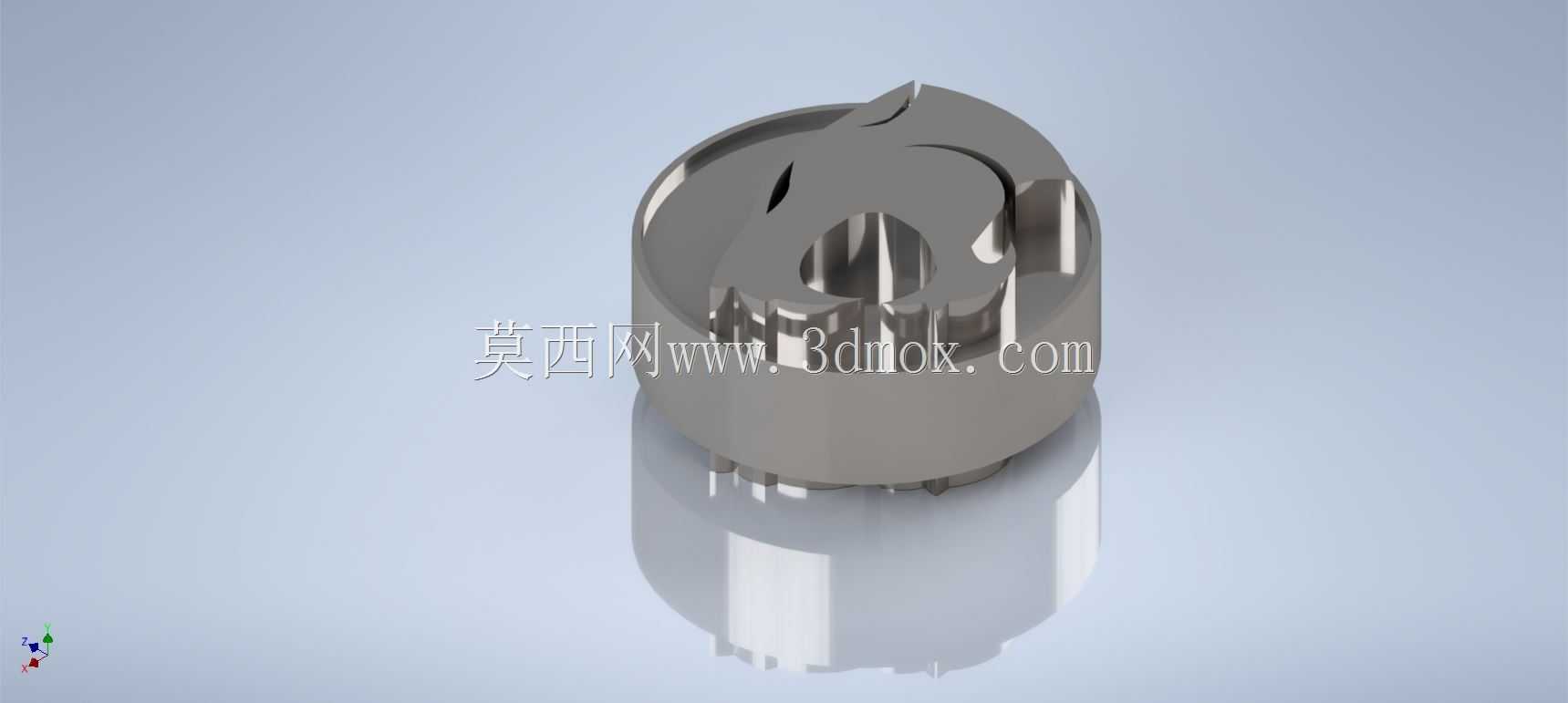

　　模仁上端直接加工出雷猫造型的异形凹凸型腔，轮廓尖角处做了微小圆角过渡，避免冲压载荷集中在刃口尖角位置导致崩裂，型腔深度控制在薄金属片成型的合理区间，既可以保证标识图案的立体感，又不会因拉伸量过大造成坯料开裂。模体侧壁均匀分布数个竖向定位凸台，对应上下模合模时的导向对位，合模过程中凸台先于型腔接触导向，抵消上下模的微小偏移，保证每次冲压的标识图案位置一致，不会出现图案偏斜、边缘压痕错位的问题。

　　从结构设计逻辑来看，圆柱模体的受力对称性远优于方形模坯，冲压时压应力沿圆周均匀分散，长期反复受载后模体不容易出现单侧变形，型腔的尺寸稳定性更好。模体下端延伸出的成型凸台与型腔轮廓一一对应，合模时上下型面完全贴合，坯料在型腔内被压出完整的标识造型，开模后工件可直接从模腔上方取出，无需额外设计复杂顶出机构，针对薄型标识件的生产节拍更快。

　　实际使用中，这套模具既可以直接冲压铝、铜等软质金属薄片成型标识件，也可以作为塑封模具的嵌件，在塑胶外壳表面压出金属质感的标识凹纹。模体的外径、高度都按照小型工装的通用尺寸设计，安装孔位避开了型腔的受力区域，锁紧螺栓的预紧力不会传递到型腔位置导致型面变形。型腔表面做了抛光处理，冲压成型后的工件表面不会留下模纹，后续仅需简单去毛刺即可进入表面氧化、电镀工序。针对标识类工件的外观要求，模腔的图案边缘做了微量拔模斜度，开模时工件不会卡在型腔内，批量生产时的取件效率稳定，也不会因为强行取件蹭伤标识的精细轮廓。
