参数化多格冰格制冰托盘结构设计

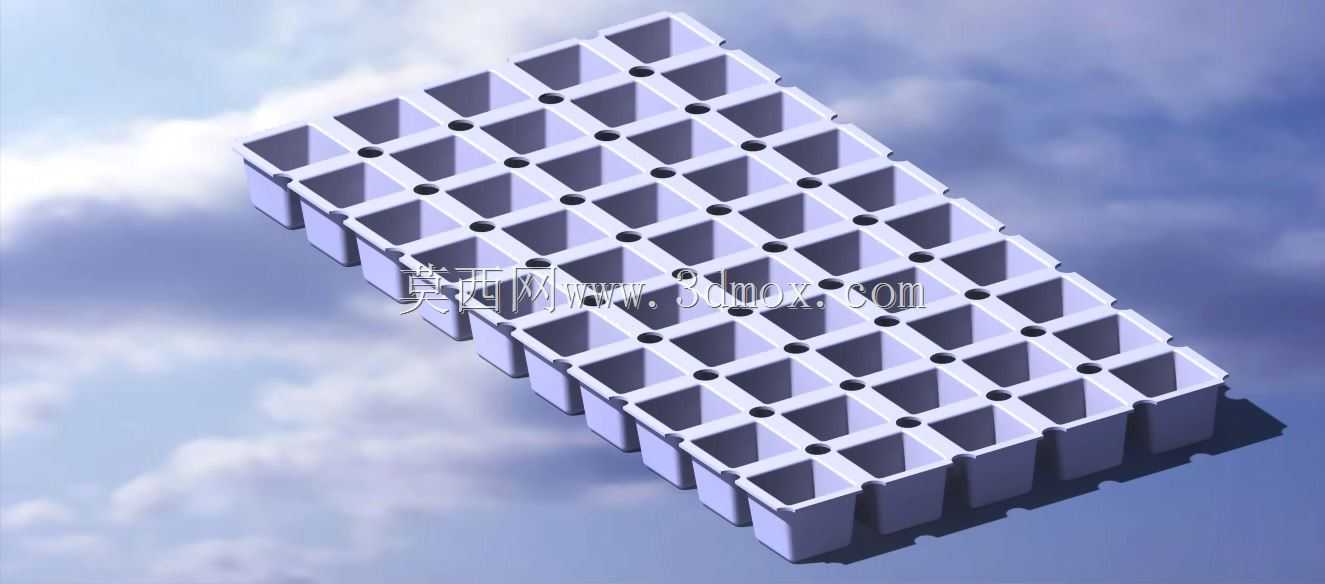

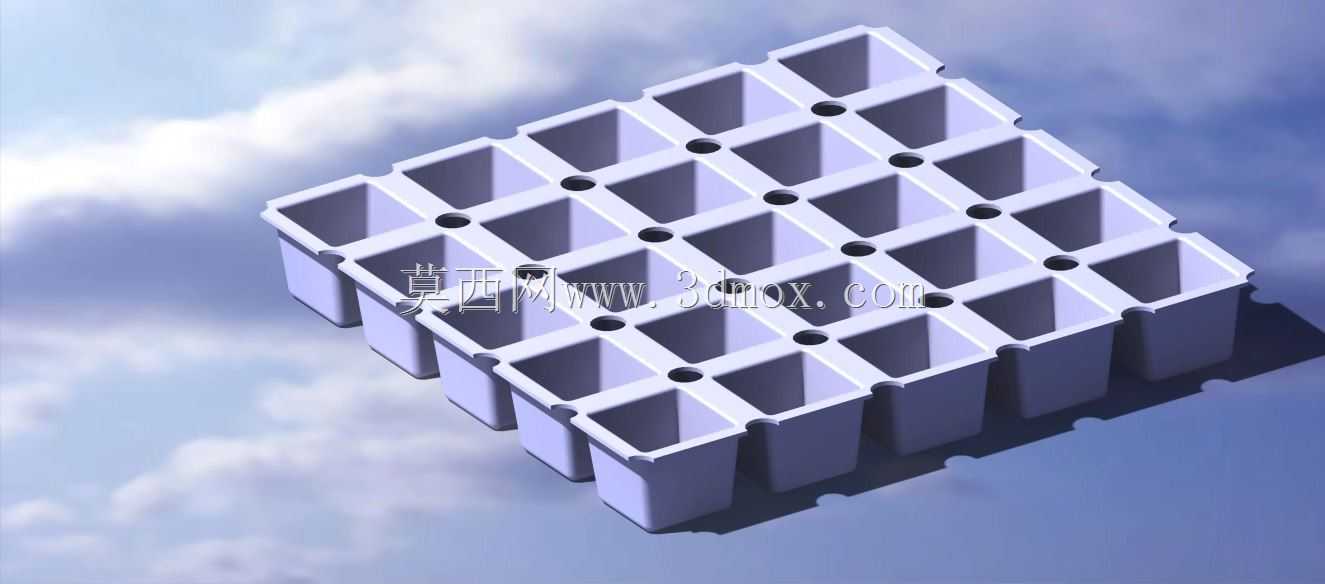

　　该结构围绕家用及小型商用制冰场景展开，把冰格从固定规格设计转化为可随需求调整的参数化阵列件，适用于冰箱冷冻室配套、冷饮店备冰、户外冷藏箱配件以及食品级塑料托盘开发等场景。设计时没有把单个冰腔作为孤立特征处理，而是先确定单格立方体的有效容积、格间壁厚、底部过渡圆角和顶部翻边宽度，再通过行列数量驱动整体外形，使同一套建模逻辑能够快速生成小容量便携款、中等容量家庭款和大容量备冰款。

　　冰腔采用规则方形开口，侧壁保留轻微拔模斜度，冰块冻结后可沿开口方向顺利脱出；相邻冰腔之间设置连续连接壁，既承担注塑成型时的料流路径，也提高托盘整体抗弯能力。底部小孔或局部减薄结构用于平衡成型收缩、减少厚壁堆积，同时在取冰时提供变形余量。外围边框略高于冰腔顶面，搬运时可降低冰块滑脱风险，叠放时也能形成稳定支撑边界。

　　建模思路上，先建立单格冰腔的主控草图，将腔口边长、深度、壁厚、圆角半径、行列数和间距设为关键变量；再用阵列方式生成全部腔体，最后统一切除内腔、添加边框和底部细节。这样处理的优势在于，调整立方体规格时不必逐个重建特征，工程师只需修改少量参数，即可同步更新整体长度、宽度和材料体积。对于需要匹配冰箱抽屉、冷冻盒或包装内衬的项目，可先锁定安装边界，再反推可容纳的行列数，避免后期因外形尺寸超限而反复改模。

　　从制造角度看，该件适合薄壁注塑成型，壁厚应尽量均匀，转角处采用圆角过渡以降低应力集中；腔底与侧壁连接处不能出现突变厚壁，否则容易产生缩痕或冷却周期延长。顶部边框需要兼顾刚性与脱模，外侧面可设置拔模角，底面支撑筋不宜过高，以免影响托盘平稳放置。若用于食品接触场景，结构圆角还应便于清洗，减少狭长死角。

　　整体外形由单格尺寸和阵列数量共同决定，安装边界主要受总长度、总宽度、边框高度和底部支撑面影响。设计验证时应重点关注托盘满水搬运的挠度、堆叠时的边框承压、冷冻后取冰的变形量，以及多规格切换时特征更新的稳定性。参数化方式不仅缩短了冰格系列化开发周期，也为后续增加盖子、防滑底脚或不同腔体形状提供了清晰的结构基础。
