车载中档扬声器中频驱动单元结构

　　中频驱动单元在车载音响系统中承担人声、乐器基频和中频段信息重放的任务，通常布置在车门内饰板、仪表台两侧或定制音箱腔体内。与只负责低频冲击的低音单元相比，中频驱动器对振膜刚性、悬挂线性度和磁路定心精度更敏感，结构建模时不能只按外观回转体处理，而要把盆架、磁路、振膜、折环、定心支片和接线端之间的装配关系一并表达清楚。

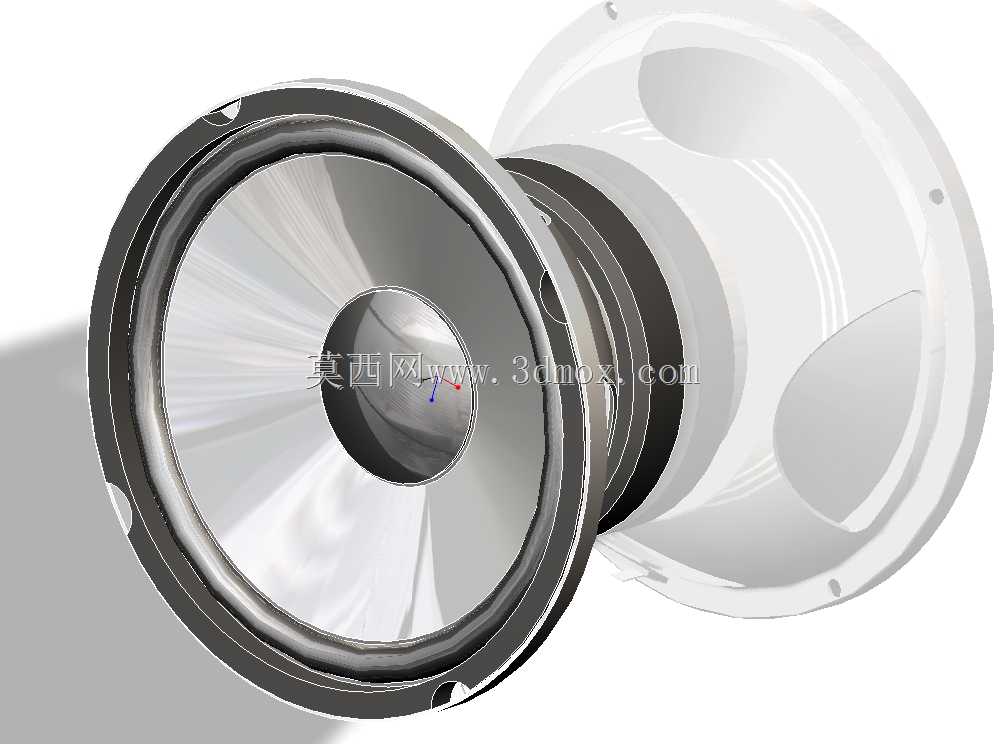

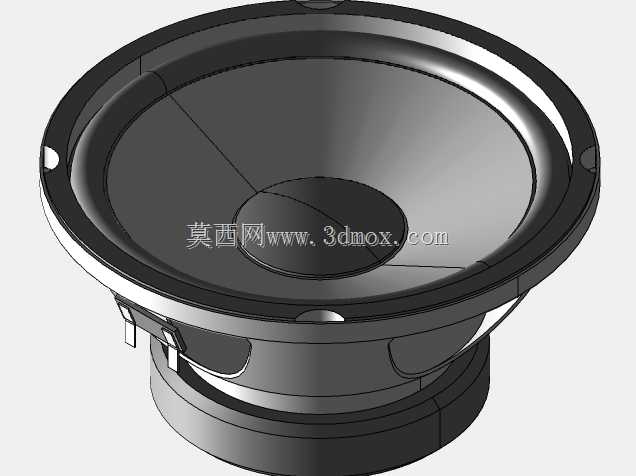

　　从结构上看，该单元采用圆形盆架作为承载主体，前端大口径法兰用于贴合安装面，后端磁钢与导磁部件形成较集中的驱动磁路。振膜区域呈浅锥盆形态，中央防尘帽覆盖音圈位置，外圈折环提供往复运动余量；后部磁路外径明显小于前端安装法兰，这一尺寸关系决定了它在门板或箱体上的开孔边界：面板需要容纳法兰和螺钉位置，后方则要预留磁钢深度、散热间隙以及线束弯折空间。实际布置时，若安装面板过薄，应增加加强环或局部衬板，避免大音量下盆架随门板共振；若后方贴近车窗升降机构，还需校核玻璃下行轨迹与磁钢尾部的干涉。

　　设计思路上，中频驱动器既要保证声压输出，又要控制离轴响应和腔体反射。前端法兰的轮廓、螺钉孔分布和密封面宽度直接影响装配可靠性；盆架上的镂空窗口用于空气流通和散热，但在模型中不能简化丢失，因为这些特征会影响背部支撑刚度。振膜与折环的曲面过渡需要保持连续，折环半径过小会限制线性位移，过大则可能侵占安装孔位。磁路部分虽然外观相对封闭，但台阶、倒角和同轴关系应准确建出，便于后续检查音圈运动空间、磁钢压装位置以及后腔净距。

　　在工程应用中，这类单元常与低音模块、高音单元和分频网络组合使用。中频单元的安装面应尽量保持刚性，周边密封垫用于消除漏气和异响；接线端朝向需要兼顾线束插拔，避免车门反复开闭时拉扯导线。若用于箱体设计，还需结合容积、导向管位置和面板倾角进行复核，使振膜中心与聆听区域保持合理指向。三维建模时保留完整坐标系和同轴基准，有利于把驱动单元直接放入门板、音箱或布线模块中做干涉检查，也方便后续工程图输出安装孔、沉孔深度和外形包络。
