手动杠杆式薄板剪切工装结构

　　这套手动板材切割设备本质上属于小型台式杠杆剪板工装，主要面向钣金维修、五金试制、教学实训、配电箱壳体加工以及小型五金件批量修边等场景。在实际车间里，这类设备常布置在钳工台旁或钣金工位边角，用来处理薄钢板、铝板、铜板、绝缘板等条料的直线切断，尤其适合不便动用大型闸式剪板机的小批量、短行程作业。

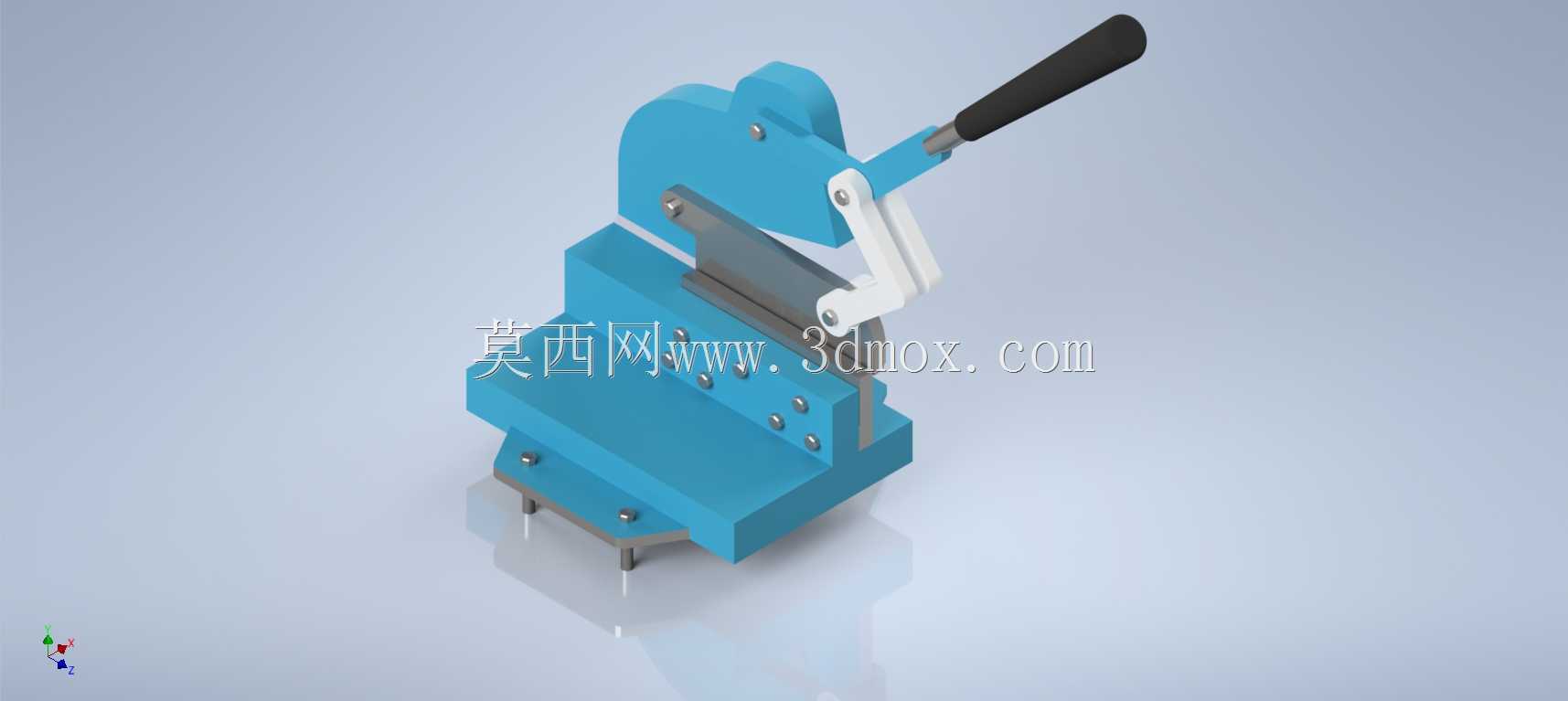

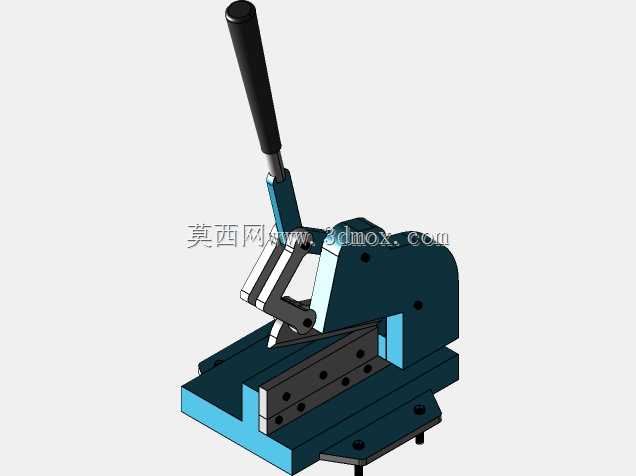

　　从结构逻辑看，设备采用上切式刀架配合手动长手柄，通过连杆增力将操作人员的下压动作转化为刀体的剪切行程。底座承担定位与承料功能，台面设置挡料和送料边界，工件沿刀口送入后，依靠上刀与下刀形成的微小间隙完成剪切。长手柄的力臂设计是核心：手柄末端握持区做防滑处理，中段通过铰接座与机架连接，靠近刀架处布置连杆，使手动力经过杠杆放大后传递到动刀，降低薄板切断所需的操作力。

　　刀架部分采用立式墙板支承，动刀沿导向面做近似直线的下压运动，避免剪切过程中刀体偏摆。上下刀刃均为长条平直刃口，安装时需要控制刃口间隙：薄板越薄，间隙通常越小，间隙过大会造成板材毛刺增大、断面撕裂，间隙过小则会加重刀刃摩擦甚至卡滞。机架与底座之间通过多组紧固件连接，关键受力点布置加强筋和厚板焊接或螺接结构，以承受剪切瞬间的冲击载荷。

　　底座下方设有定位支脚，可将整机固定在工作台或支架上，防止操作时倾覆。台面高度和刀口长度决定了单次可剪板宽，设备外形紧凑，占地面积小，进料侧需要预留与板料长度相当的操作空间，出料侧则应留出落料和取件空间。安装边界上，除底部固定孔位外，手柄上抬和下压范围内不能布置其他工具或管线，后侧铰接区也需保留维护空间，便于拆卸销轴、更换刀刃和调整连杆。

　　建模时需要重点表达杠杆传动链、刀刃配合关系、机架加强结构以及底座安装孔位。动刀、定刀、连杆、销轴、手柄和工作台面之间的装配关系应清晰，运动包络需符合手动上抬、下压的实际行程。对于结构设计人员而言，该模型可用于验证手动剪切工装的力臂布置、刀架刚度和工位布局；对设备选型人员来说，则可据此判断其适合的板厚范围、操作空间和固定方式。

　　这类设备不依赖液压、气动或电气动力，结构简单、维护方便，在单件修配、现场安装和小型钣金生产中具有很强的实用性。三维结构中对刀口、铰接点和承料台面的还原，能够直接服务于工程图绘制、干涉检查以及后续轻量化改型。
