Tinnerman金属弹性快装卡夹钣金结构

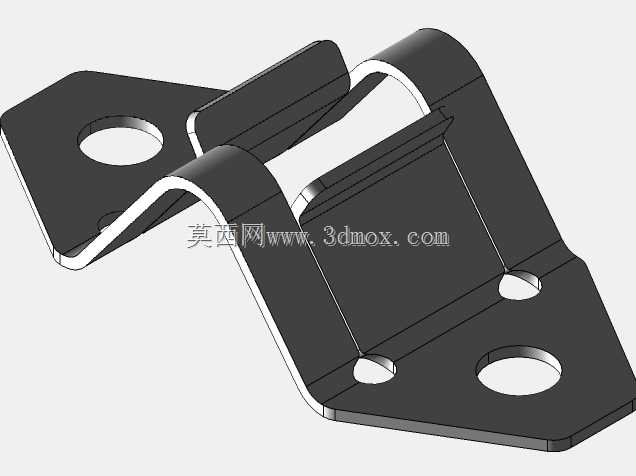

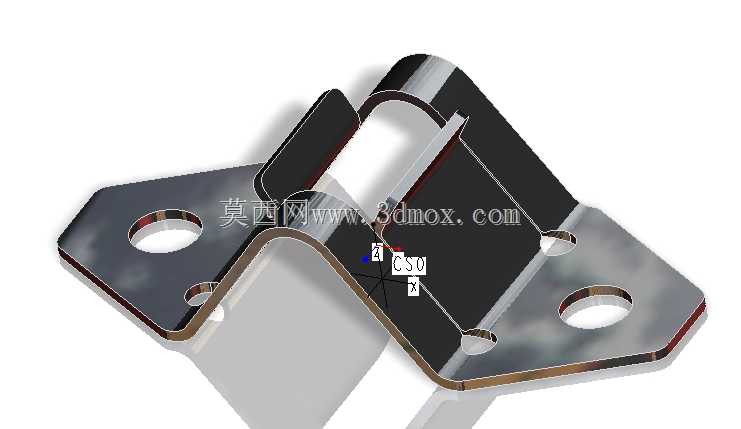

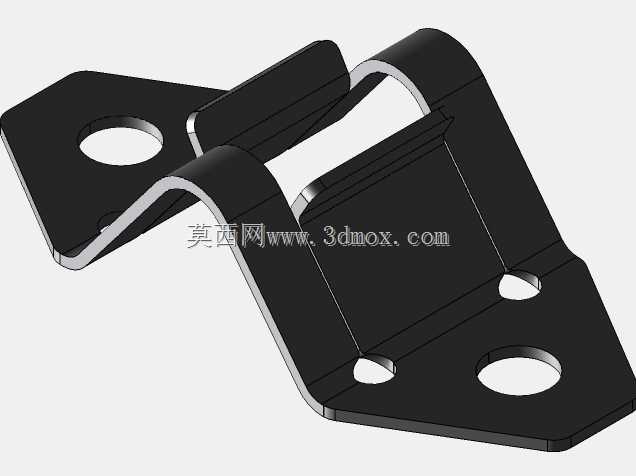

　　这款Tinnerman Speed Clip属于典型的无螺纹快装弹性卡夹，在通讯设备机箱、消费电子壳体、家电面板以及轻型钣金机架的装配线上使用频率很高。它的核心价值在于替代传统螺栓螺母组合，工人只需对准预装孔位推入即可完成轴向锁止，单工位装配动作可压缩到一秒以内，在大批量流水线中能显著减少拧螺丝、持件对位的工时，也避免了小件螺纹滑牙、漏装垫片带来的返修。从结构上看，零件采用单张弹簧钢带连续冲压折弯成型，底部展开为带四个安装孔的菱形法兰底板，孔位沿两侧对称分布，既可以通过螺钉将卡夹本体预先固定在机架立柱、钣金内板上，也能让穿过被连接件的导柱从孔中对位；中部向上拱起两道平行的弹性夹臂，夹臂顶端向内回卷形成锁止唇边，

　　当带环槽的销钉或板边推入两臂之间时，唇边在材料回弹力作用下卡入环槽或抵紧板件背面，形成防脱约束。建模时需要重点还原折弯圆角与材料回弹趋势，夹臂开口宽度略小于被卡入件的公称直径，过盈量通常控制在板厚的百分之八到十五之间，过大会造成插入力陡增、臂部应力超过屈服极限产生永久变形，过小则锁止力不足，振动工况下容易松脱。底板的菱形轮廓做了切角处理，避让相邻筋位与走线空间，四个安装孔中心距决定了它在安装面上的边界占用，选型时要核对孔边到折弯立壁的距离，保证螺钉头或铆钉成型区不与夹臂运动行程干涉。夹臂内侧的压印加强筋不能省略，它一方面提升臂部侧向刚度，防止反复插拔后张口扩张，另一方面引导销钉沿中线滑入，避免偏载导致单边臂翘起。实际设备布局中，

　　这类卡夹常布置在塑料盖板与金属骨架的接合处、线束支架与机柜横梁的连接点，以及需要频繁拆装维护的面板内侧；维护侧无需预留扳手操作空间，只需用一字工具轻挑唇边即可拔出，对自动化程度不高的售后拆装场景十分友好。三维数模按真实钣金工艺拆分折弯段与冲压切口，装配校核时把夹臂设定为可弹性变形范围，检查最大张开状态下臂根圆角处的应力是否落在弹簧钢许用区间，同时确认被连接件表面的卡槽位置、导入倒角与夹臂唇边匹配，倒角过小会造成插入时唇边外翻卡死。底板贴合面要求与安装基面完全平贴，若基面存在焊接凸起或喷涂增厚，需在数模中预留间隙或调整垫片，避免卡夹悬空导致锁止点偏移。
