多格食品级塑料冰格制冰托盘结构

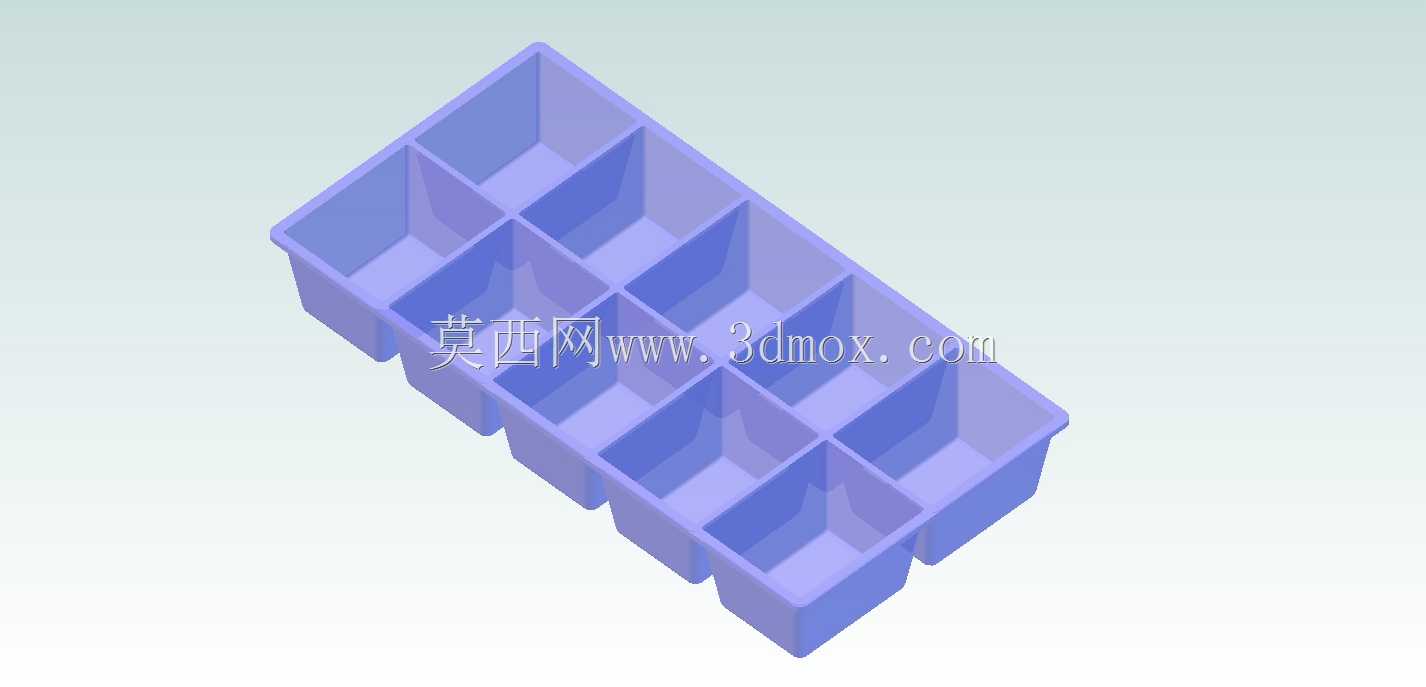

　　该模型呈现的是一种多格阵列式塑料制冰托盘，整体为浅槽矩形盘体，内部通过纵横交错的隔板划分出独立小腔，用于在冷冻环境中将水分隔成型为块状冰体。结构重点不在复杂运动机构，而在注塑件的壁厚控制、脱模斜度、隔板交接、腔底过渡以及手持取放边界的协调，适合日用塑胶制品、厨房小工具、食品接触容器和小型注塑模具方案前期评审使用。

　　从实际使用场景看，这类托盘常放置在家用冰箱冷冻室、饮品店备冰区、便利店操作台或小型餐饮后厨中。水注入各分格后，盘体需要保持基本水平，避免腔间串水；冻结完成后，使用者通过轻微扭转、按压底部或沿隔板边缘撬动，使冰块与侧壁分离。模型中各冰格采用规则矩阵排列，腔室之间留有连续隔板，既提高了盘体整体刚性，也限制了水体在搬运过程中的晃动。外边框略高于内部隔板，形成一圈挡水边，在注水量偏多时可降低溢水风险。

　　设计思路上，盘体外形以长方形为主，长宽方向适配常见冰箱冷冻层平面空间，深度则控制在单手取放和冰块脱模之间取得平衡。过深的腔室虽然单块冰量更大，但冻结时间延长，取出时冰块对侧壁的包紧力也会增加；过浅则冰体体积不足，使用频次提高。当前结构通过较浅的独立腔室和均匀排布，使冰块尺寸趋于一致，便于饮品定量使用。隔板与底板交接处应保留小圆角，避免尖锐内角造成应力集中，同时让注塑熔料填充更顺畅，减少冷却后局部缩痕。

　　壁厚分布是这类塑胶件能否稳定成型的关键。外框、底板和内隔板不宜采用突变厚度，否则在冷冻循环和低温脆性环境下容易出现开裂或永久变形。侧壁需要设置适度拔模斜度，腔口尺寸略大于腔底，使冻结后的冰块在受力时能够沿斜面松脱。底部若增加浅凹槽或柔性区域，可在按压时形成局部变形，帮助冰块脱离；但凹槽不能穿透，也不能削弱盘体放置时的平面支撑。外沿可根据装配需要加宽边框，作为手持区和堆叠定位面，堆叠时上层盘底应落在外框或加强筋附近，避免直接压入冰格造成卡滞。

　　安装边界方面，该件不属于固定安装设备，设计校核时主要考虑冰箱搁板、冷冻抽屉和操作台的平面占用。矩形外廓需要留出手指取放间隙，盘体四角建议圆角处理，减少碰撞和应力集中。若用于批量商用场景，还可在边框外侧增加编号、防滑纹或堆叠限位结构；若面向家用场景，则应控制整体重量和边角触感。三维建模时需重点检查隔板交汇处的实体连续性、圆角半径与拔模方向的一致性，以及底部支撑面是否平整，确保后续模具分型、顶出和冷冻使用都具备可制造性。
