带侧装耳板的法兰式轴座支撑构件

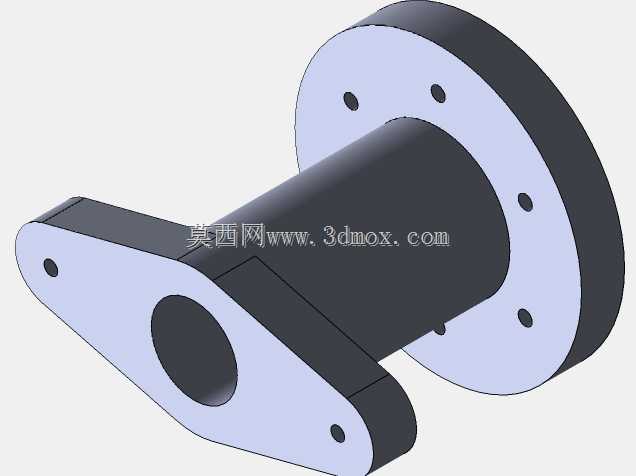

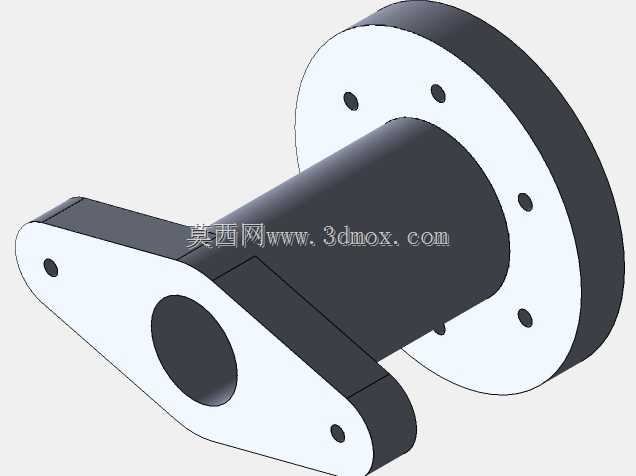

　　该支撑构件在常规输送线、小型工装台以及非标自动化机架的转轴支承段十分常见，现场安装时往往需要同时兼顾轴向定位与侧向防转需求，单纯依靠圆形法兰端面锁附，在设备启停频繁、存在小幅径向偏载的工位容易出现周向微动，长期运行后连接螺栓会受交变剪切力出现松动。这套结构在圆柱筒体一端设置整圈圆形连接法兰，法兰端面上沿圆周均匀布置六个通孔，用于和配套设备的立板端面完成同轴锁附，保证筒体轴线与安装面垂直；筒体另一端延伸出非对称的双耳式安装板，板体向筒体侧方延展，板面上预留两个安装孔，可直接贴合相邻机架的侧壁完成侧向锁止，相当于在原有端面法兰的约束之外额外增加一组垂直方向的固定点，从两个正交方向限制构件的六个自由度，装配后整体刚性远高于单法兰悬臂支承结构。

　　从内部通路来看，筒体为中空贯通结构，中心圆孔可穿设传动轴、走线护套或者气动管路，既可以作为滑动支承的轴套基体，也可充当管线过线的防护支座，中空设计在保证筒体抗弯截面模量的前提下削减了整体自重，铸件成型时壁厚均匀，避免厚壁部位出现缩孔缺陷。端部圆形法兰的外径大于筒体外径，形成一圈环形承压面，锁附螺栓拧紧后压力均匀分布在法兰贴合面上，不会对筒体侧壁造成局部挤压变形；侧方耳板与筒体交接处做了平滑加厚过渡，没有尖锐转角，应力集中系数控制在较低水平，承受侧向载荷时过渡区不会出现疲劳裂纹。

　　现场布局校核阶段，需要先确认圆形法兰的外圆轮廓不会和周边转动部件发生干涉，法兰端面上的六个孔位要和配对立板的预埋螺纹孔一一对应，预装时先穿入端面法兰的螺栓完成初定位，再调整侧方耳板与机架侧壁的贴合间隙，若侧壁平面度存在偏差可加装薄垫片调整，避免耳板强行锁附后筒体出现别劲、内孔轴线偏移的问题。筒体的内孔孔径要和穿设的轴径或者护套外径匹配，作为滑动支承使用时内孔可镶嵌铜套或者直线轴承，两端预留的台阶面可对衬套起到轴向限位作用；作为过线支座使用时，内孔边缘做了倒角处理，穿拉线缆时不会划伤线缆外层绝缘皮。

　　这类构件常布置在设备转轴的穿出工位、摆动臂的回转支点以及防护门的铰接基座处，相比标准铸造轴承座，它的侧向耳板可以直接利用设备现有侧壁完成固定，不需要额外焊接支承托架，减少了现场拼装的工作量，同时双方向锁附的结构在振动较大的冲压上下料工位、往复移动的小车导向机构中都能保持稳定的定位精度，长期运行后支承点位不会出现偏移，降低后续设备维护时重新找正的频次。建模过程中各孔位的位置度、法兰端面与内孔轴线的垂直度、耳板安装面与筒体轴线的平行度都按照常规工装支承的公差等级设定，可直接导出工程图用于外协加工或者3D打印样件验证。
