双耳铰接式带翼安装支座结构设计

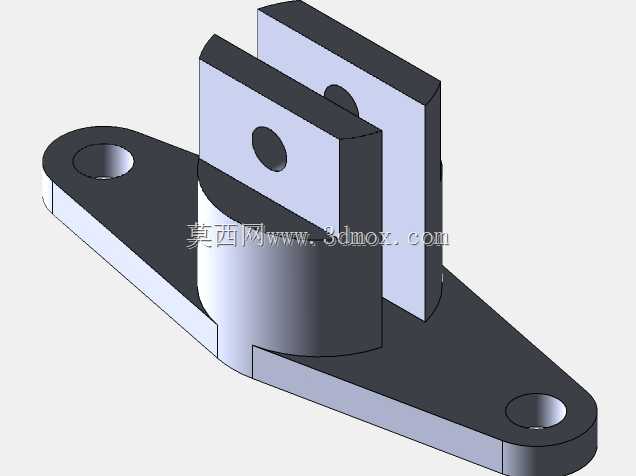

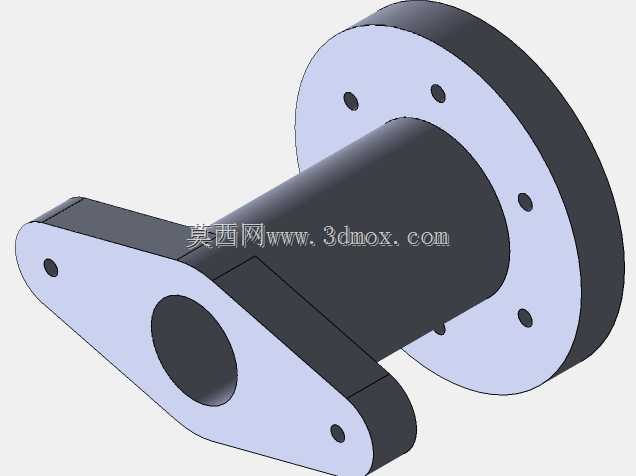

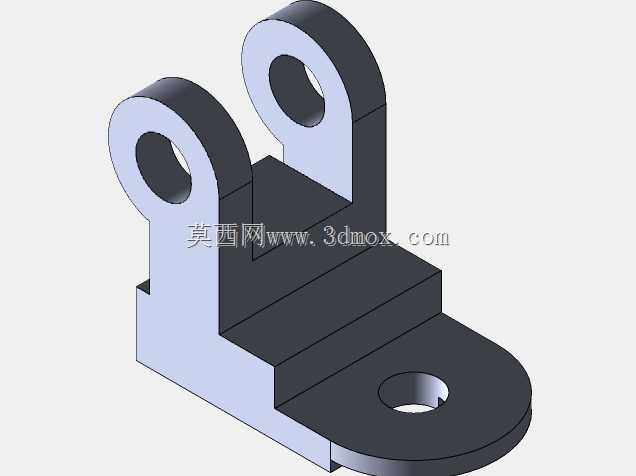

　　该铰接支座的结构布局围绕销轴铰接与平面固定两个核心功能展开，下部为沿长向延伸的菱形翼板底座，底座两端各开设一处同轴沉头安装孔，可直接穿入螺栓将整个支座锁附在设备机架、台板或预制安装面上，翼板的延展形态有效分散铰接点传递的径向载荷，避免局部应力集中导致安装面压溃。底座中部向上凸起圆柱过渡段，过渡段顶端平行设置两块带同轴通孔的铰接耳板，耳板间距形成标准插装槽，可容纳配套连杆、摇臂或传动件的端部叉头，穿入销轴后即可实现单自由度回转铰接，耳板上的通孔孔径与销轴采用间隙配合，保证铰接转动顺畅无卡滞。

　　从实际应用场景来看，这类支座广泛出现在连杆传动机构、门体翻转支撑、设备舱盖铰链、轻型执行器摆臂连接工位，既承担铰接支点的定位作用，也将连杆往复摆动产生的拉压、剪切载荷平稳传递至底部安装基础。设计阶段优先保证双耳板的孔位同轴度，若两孔同轴度偏差过大，销轴穿装后会出现别劲、转动阻力陡增的问题，建模时需同步约束耳板间距尺寸，预留配对连接件的插装间隙，避免装配时叉头无法落入槽内。圆柱过渡段采用圆弧曲面衔接底座与耳板，规避直角转折带来的应力集中风险，在交变摆动载荷下可大幅降低焊缝或本体根部的疲劳开裂概率。

　　安装边界层面，底座两翼的安装孔中心距决定了支座的占地固定范围，选型时需核对安装面的预留孔位是否与孔距匹配，耳板的总高度决定铰接点的中心高，直接关联整套连杆机构的运动轨迹行程；耳板厚度与通孔直径需匹配所选销轴的抗剪强度，当传递载荷较大时可适当加厚耳板或选配高强度销轴，底座翼板的厚度则根据螺栓预紧力与支撑刚性要求设定，薄翼板易在螺栓锁紧后发生翘曲变形。整体结构无复杂异形曲面，加工可采用板材切割后焊接成型，或直接铸造成坯后二次镗孔保证同轴精度，三维建模过程中可先绘制底座翼板轮廓拉伸成型，再叠加圆柱段与双耳板特征，最后统一切除安装孔与铰接通孔，特征树逻辑清晰，后续修改孔距、耳板间距等参数时可快速迭代调整，适配不同载荷等级的铰接连接需求。
