通讯设备铰接式管夹固定支座结构

　　该铰接式管夹固定支座多用于户外通讯基站走线架、机柜内部线缆桥架以及小型通讯终端的管路固定场景，核心作用是将圆形管线、馈线护套或细径气动管路锁紧在设备安装基面，同时通过上部开合夹座适配一定范围内的管径公差，避免硬夹持造成管线外壁压痕或密封层破损。下部三角分布的安装耳板预留两个沉头安装孔，可直接通过螺栓固定在机柜钣金面、型材立柱或墙面预埋板上，安装基面贴合面做了小幅沉台处理，能抵消安装面平面度误差，锁紧后支座不会出现翘曲虚接。

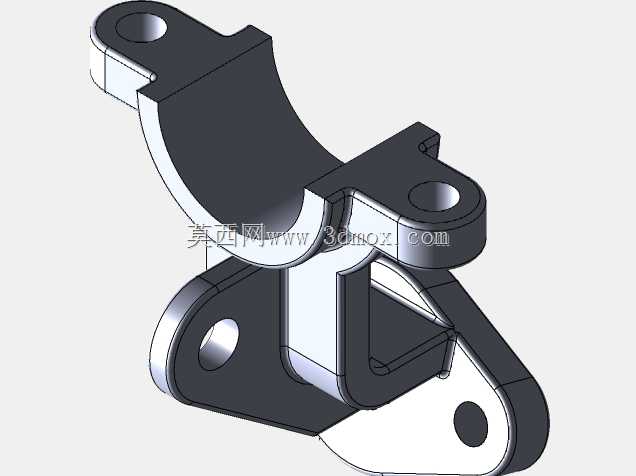

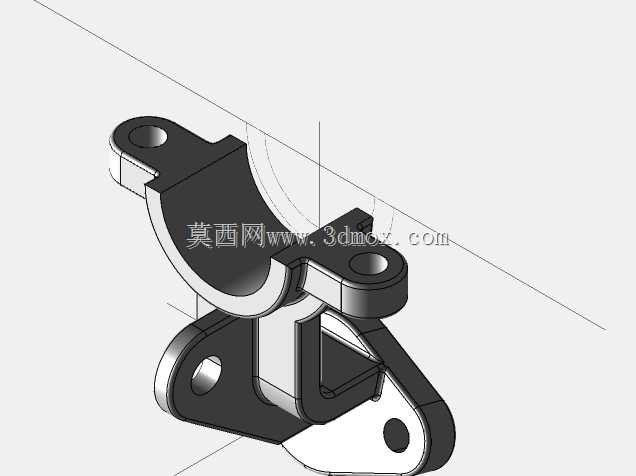

　　从结构设计逻辑来看，零件拆分为上夹座与下支座两个主体部分，上夹座为半圆弧抱箍形态，两端伸出带孔耳板，与下支座上部的对应铰接耳位通过销轴配合，一侧耳板预留锁紧孔，穿入紧固件后即可收拢抱箍，抱紧穿过圆弧腔的管线。圆弧夹持面内径为φ36，适配公称直径相近的线缆护管，夹持面边缘做了小倒角，装配时不会刮伤管线外层护套。下支座并非简单直板结构，中部采用弯折加强筋过渡，从底部安装板向上延伸出支撑立壁，立壁与抱箍铰接位之间设置三角加强肋，在控制整体壁厚、降低零件重量的同时，抵消管线受侧向拉扯时产生的弯矩，避免长期受力后铰接位出现变形松脱。

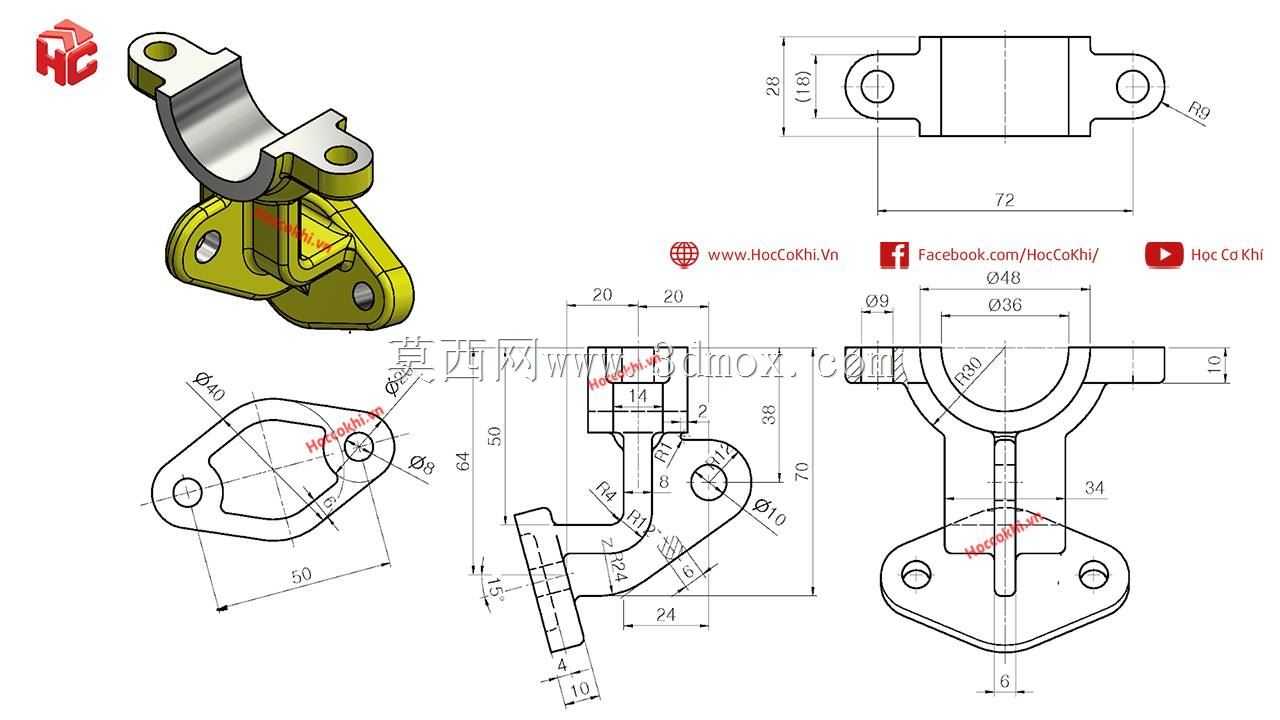

　　外形尺寸边界方面，支座整体总长72mm，总高度方向尺寸64mm，底部安装板的两个安装孔中心距为50mm，安装孔孔径适配常规M6紧固螺栓；上部抱箍两端铰接孔的中心距为48mm，铰接孔内径φ10，可搭配标准销轴实现转动开合。底部安装板轮廓为带圆角的菱形切边形态，既避开安装位置周边的凸起干涉，也减少了板材占用面积，在通讯机柜内部密集排布管线时，相邻支座不会出现轮廓磕碰。

　　实际选型使用时，可根据走线排布方向调整支座安装角度，铰接开合结构让管线布设无需从端部穿套，直接将管线卡入下半圆弧槽后扣合上夹座锁紧即可，大幅提升现场装配效率。结构所有转角处均设置铸造或冲压圆角，应力集中位置的壁厚做了局部加厚，在户外温差变化、设备运行振动的工况下，不会出现夹持位断裂、固定孔滑牙的问题，兼顾了装夹便利性与长期使用的结构可靠性。
