钢丝式软管紧固喉箍三维结构设计

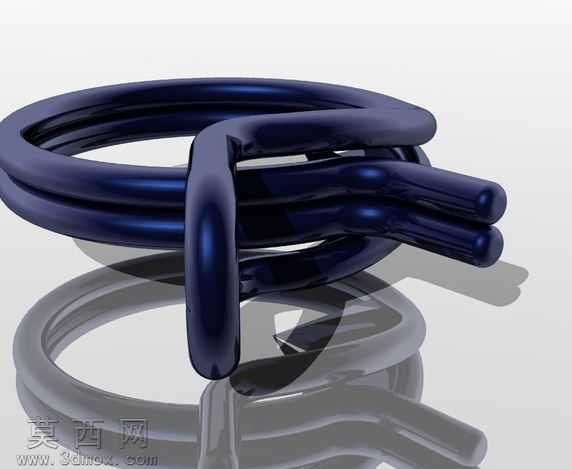

本作品为钢丝式软管紧固喉箍的三维参数化模型，建模过程依托SolidWorks三维设计环境完成，整体采用自底向上的建模逻辑，先拆分构件特征再完成整体装配约束。首先构建环形箍体部分，采用扫描特征命令，以圆形截面沿闭合环形路径扫描生成双股并行的钢丝环体，扫描过程中严格控制钢丝直径参数与环体内径尺寸，保证环体具备均匀的截面形态与规整的圆弧轮廓，避免扫描过程中出现截面扭曲、路径偏移的问题，确保箍体内壁可与软管外壁形成完整的环形贴合面。其次构建箍体顶部的锁紧连接结构，该部分通过多段折弯特征完成，先将双股钢丝的端部向上垂直折弯，再进行交叉弯折形成带锁止卡位的连接端，折弯处均添加符合五金件加工工艺的圆角过渡，还原钢丝冷弯折弯的真实工艺形态，避免尖锐直角结构，同时通过装配约束将锁紧端与环形箍体的端部完全贴合，保证两个构件的连接位置无错位、无间隙。模型材质采用哑光金属材质进行渲染，材质参数调整为接近镀锌钢丝的质感，设置较低的反射粗糙度与适中的金属度，还原五金紧固件的真实金属光泽，同时添加细微的表面磨砂纹理，避免材质过于光滑产生失真的镜面反射效果。渲染场景采用深灰色渐变背景，搭配三点布光方案：主光源从模型斜上方45度投射，打出构件的主体明暗关系；辅助光源从侧方补光，弱化阴影区域的死黑问题；轮廓光从模型后方投射，勾勒出钢丝构件的边缘轮廓，让环形箍体与锁紧结构的形态层次清晰分明。该喉箍的结构设计核心为依靠双股钢丝的环形抱紧力实现软管与接头的紧固密封，顶部的锁紧端可通过配套的螺栓或卡接件收紧，带动环形箍体直径缩小，从而均匀挤压软管外壁，相比传统板式喉箍，该双钢丝结构的抱紧力分布更均匀，不会对软管壁造成局部压损，适用于小口径低压软管的管路连接场景。建模过程中所有特征均保留完整的参数化尺寸，可根据不同的软管管径需求调整环形路径的直径参数与钢丝线径参数，快速生成适配不同规格的喉箍模型，模型的所有折弯角度、过渡圆角均参照实际五金冲压折弯的工艺标准设置，无不符合生产逻辑的异形结构，可直接用于后续的工程图导出、工艺模拟或3D打印样件验证。
