百吨级C型板簧冲孔液压冲压机组

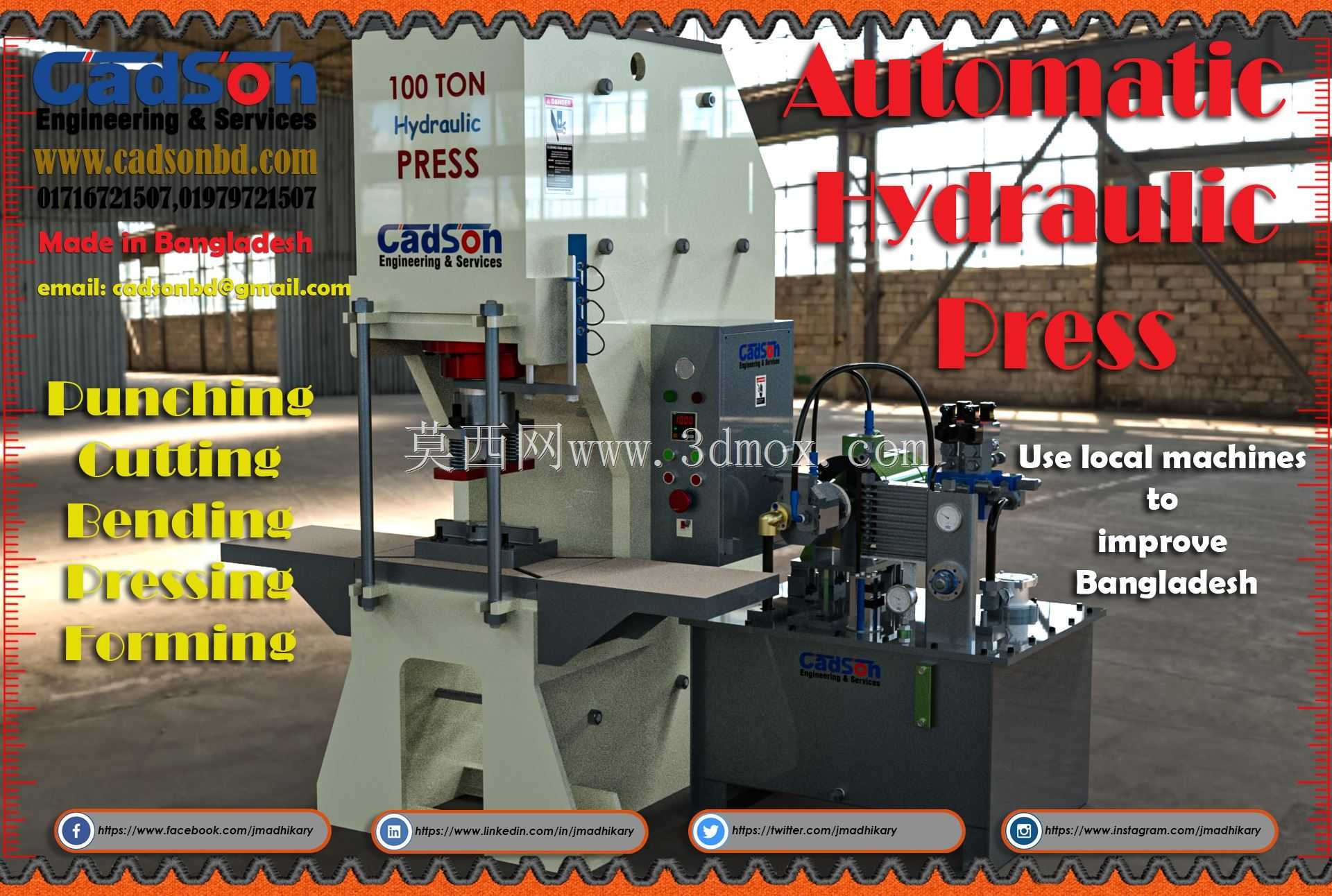

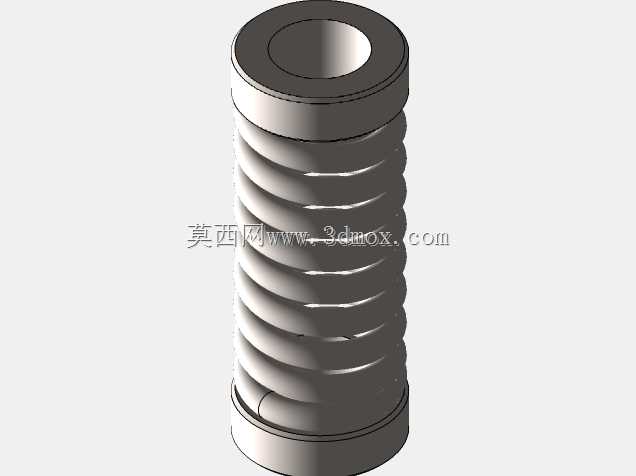

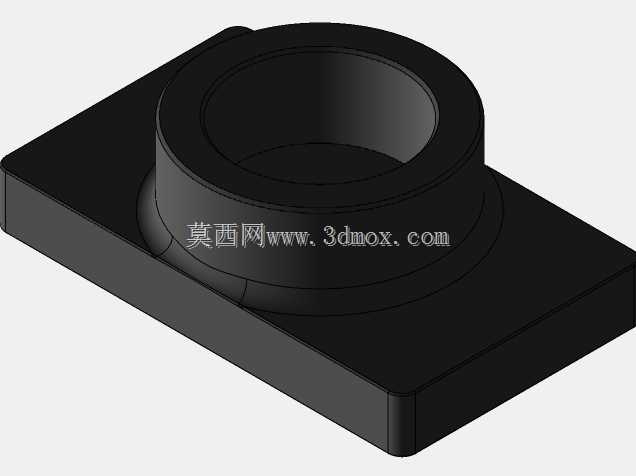

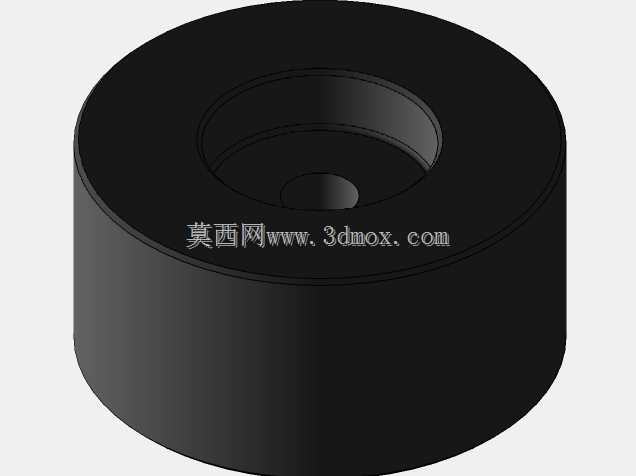

　　这套100吨开式C型液压冲压机组的三维结构，完整还原了车间落地式重载压力加工设备的真实布局，整机由主机冲压机身、独立液压动力站、操作控制箱、工件承托工作台四大模块组成，所有管路连接、安装固定点位、操作部件的相对位置都按照现场实际装配关系搭建，没有做简化省略。

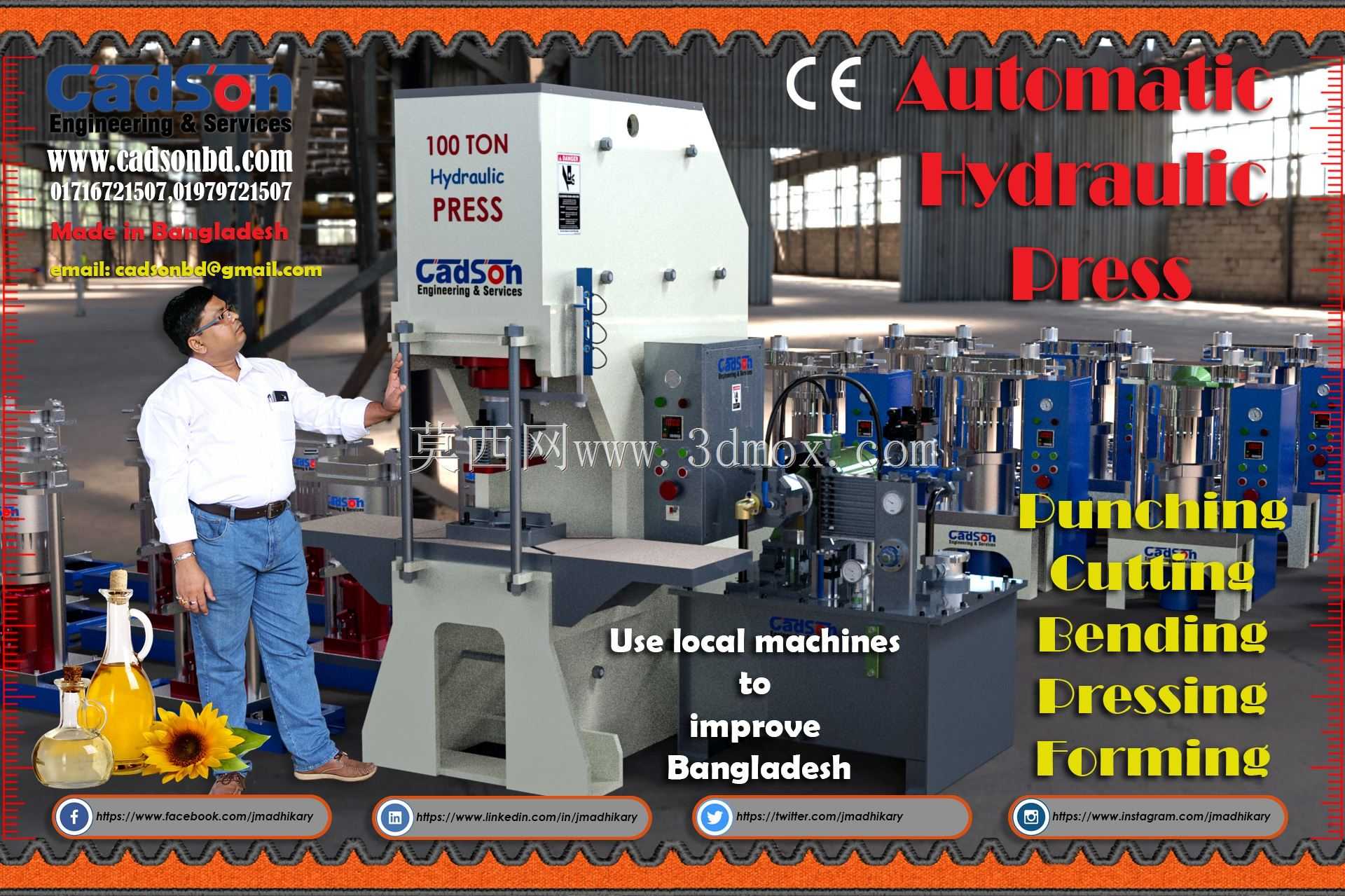

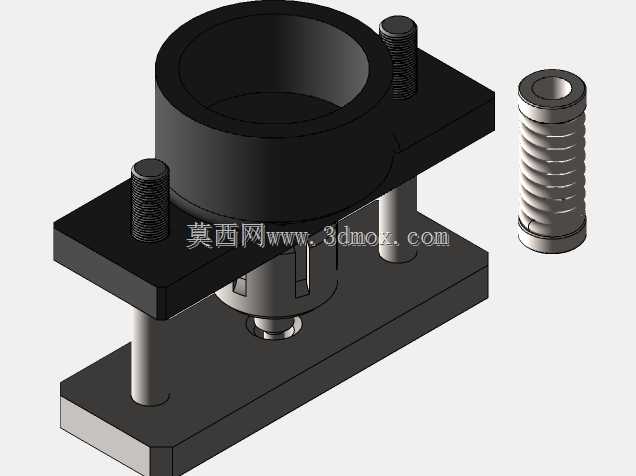

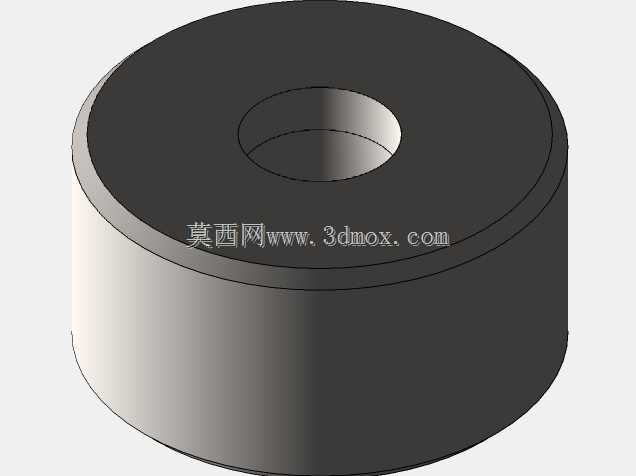

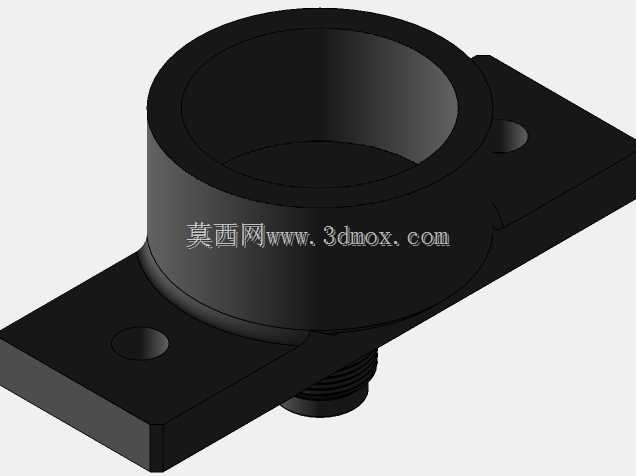

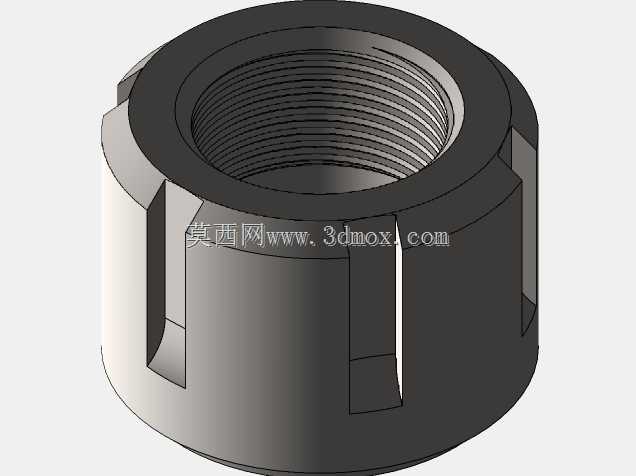

　　从现场使用场景来看，这类C型液压机在五金冲压、汽配加工车间十分常见，开式三面敞开的机身结构，给长尺寸工件送料留出了足够操作空间，不像闭式压机只能从前后两个方向上下料，加工板簧类长条形工件时，工件可以从机身左右侧伸出，不用受工作台面进深限制。设备可完成的工序覆盖板料冲孔、板材切断、型材弯曲、工件压装校直、浅拉伸成型几大类，更换不同工装模具就能切换加工工序，小批量多品种的机加工车间用这类设备的适配性很强。

　　结构设计上，主机身采用厚钢板焊接后去应力处理的C型架，开口朝向操作侧，滑块沿机身两侧的导向立柱做垂直上下往复运动，主油缸竖直安装在机身上横梁位置，100吨的公称压力足以应对厚度20mm以内普通碳钢板的冲裁、压型作业。机身正面的操作面板集成了压力调节旋钮、行程数显、动作切换按钮，调试时操作工站在机身正面就能完成参数调整，不用绕到设备后侧。

　　独立外置的液压动力站和主机身分开布置，中间通过高压液压油管连接，这种布局的优势很明显：一方面液压泵、油箱、阀组工作时产生的振动不会直接传导到冲压主机，避免滑块运行出现共振偏移，保障冲压精度；另一方面动力站可以摆放在主机侧方的空闲区域，日常更换液压油、清理滤芯、检修阀组的时候操作空间充足，不用拆解机身周边的防护结构。动力站上集成了液位计、空气滤清器、溢流阀、电磁换向阀、压力表接口，油路走线沿泵站顶面排布，管路弯折半径都符合液压装配规范，没有出现硬管直角弯折造成油液阻力过大的问题。

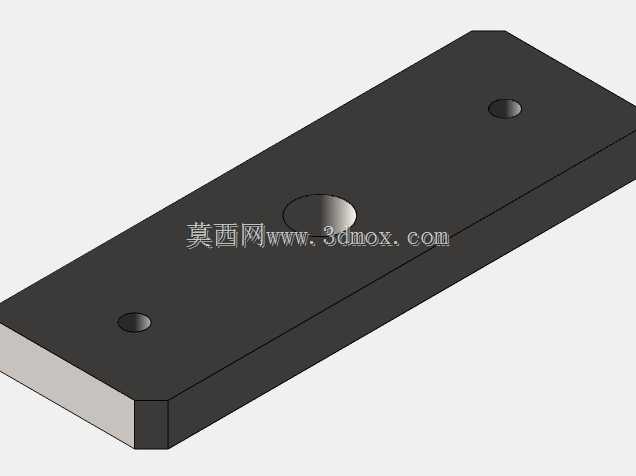

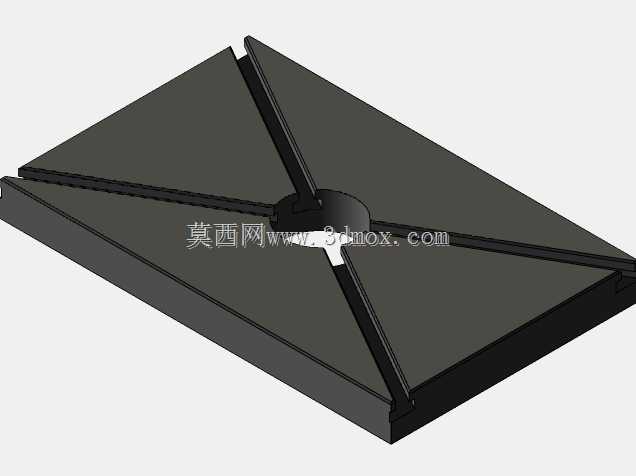

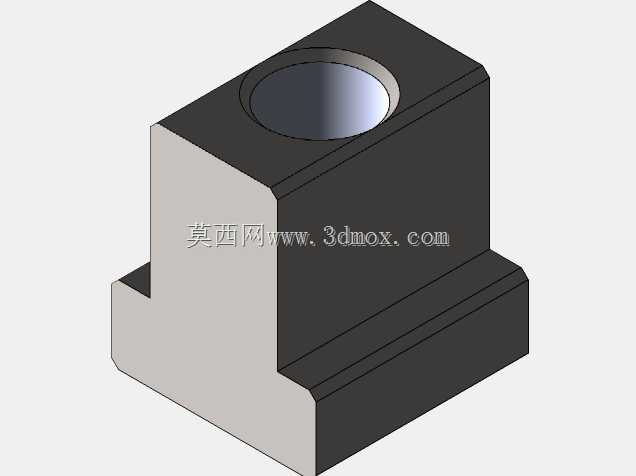

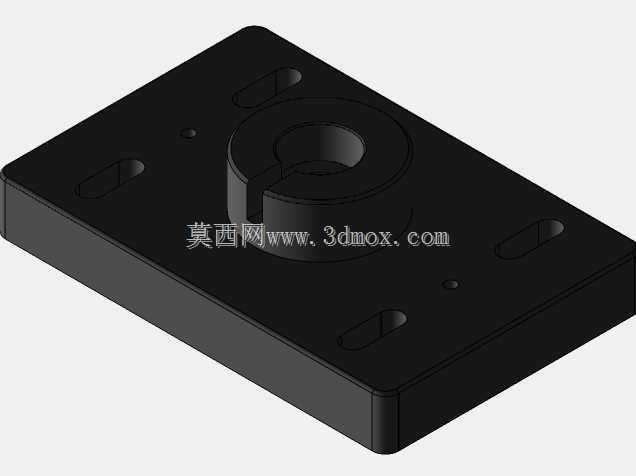

　　安装边界方面，主机身的落地底座带有多个地脚螺栓固定孔，设备就位后需要浇筑混凝土地基，抵消冲压瞬间的冲裁震动；工作台面的离地高度按照人工操作的舒适高度设置，操作人员站在地面就可以摆放工件、调整模具位置，不需要额外搭建操作平台。液压站的摆放位置和主机身预留出至少800mm的检修通道，油管的排布长度控制在合理范围，减少沿程压力损失。设备后侧预留了电气接线端口，整机的总占地长宽尺寸可以根据三维模型的外轮廓直接提取，做车间布局规划时，还要在机身操作侧留出至少1.5米的送料操作空间，满足长板簧工件上下料的动线需求。滑块的下行行程、开口高度、工作台面尺寸都在模型里按真实比例还原，做模具设计时可以直接匹配对应的安装孔位，避免模具和机身结构出现干涉。
