车载船用可调式通风格栅结构设计

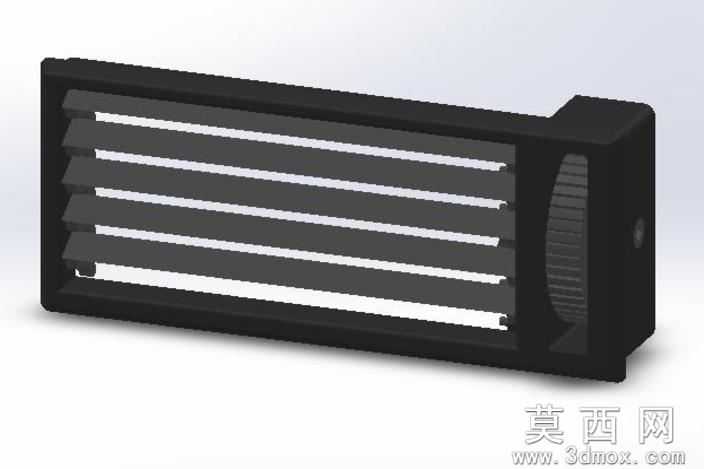

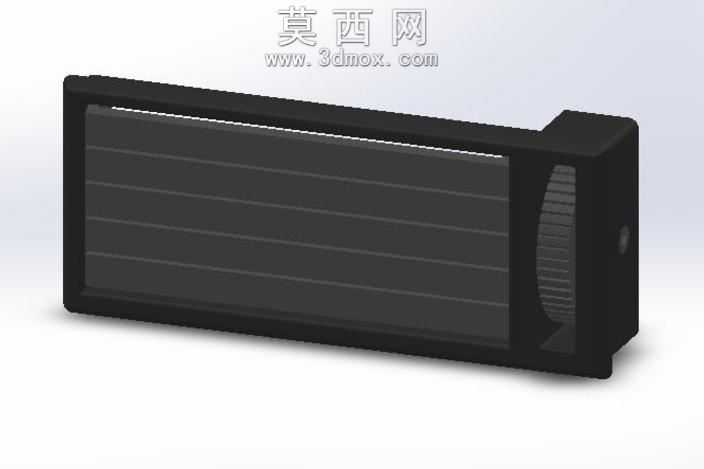

本款通风格栅采用三维参数化建模方式完成整体结构搭建，建模过程中优先以实际装配使用需求为核心逻辑，对各组成部件的配合公差做了精细化校准，整套模型共由5个可动零部件组合而成，完整还原了真实通风格栅的活动调节功能。建模阶段首先完成外框主体的轮廓绘制，采用带安装定位凸台的一体式框体结构，框体边缘做了适配安装面板的倒角处理，避免装配时出现锐边干涉问题；格栅主体的导风叶片采用等距平行排布设计，每片叶片的转轴位置与框体预留的轴孔做了同轴度匹配，保证叶片转动时无卡顿、无错位。侧边调节旋钮部分做了防滑齿纹的细节建模，齿纹的间距与深度参考实际操作的触感需求设置，旋钮与叶片调节机构做了联动约束，在装配环境下可直接模拟转动旋钮调整叶片开合角度、改变通风量的动态效果。材质渲染阶段，整体部件采用哑光磨砂硬质塑料材质，调整材质的粗糙度与反射参数模拟车用工程塑料的真实质感，对调节旋钮的齿纹部分做了细微的材质明暗区分，突出结构细节的立体感；渲染时采用柔和的侧上方打光，清晰呈现格栅叶片的分层结构与框体的轮廓厚度，避免阴影过重遮挡结构细节。设计过程中充分考虑实际使用场景的适配性，整体尺寸参考常规车载仪表板、客车舱体、船舶舱室的通风口安装位规格设置，活动部件的转动行程做了合理限位，避免调节过度导致叶片脱落或结构损坏，各部件的壁厚均匀一致，符合注塑成型的工艺要求，既保证结构强度，也避免生产时出现缩痕、翘曲等工艺缺陷。模型的装配关系完全遵循实际产品的组装逻辑，各连接位置的卡扣、轴孔配合都做了还原，可直接用于结构验证、装配模拟以及后续的工程图导出工作，适配交通载具舱内通风系统的设计参考需求。
