辐条式车轮轮缘结构三维设计作品

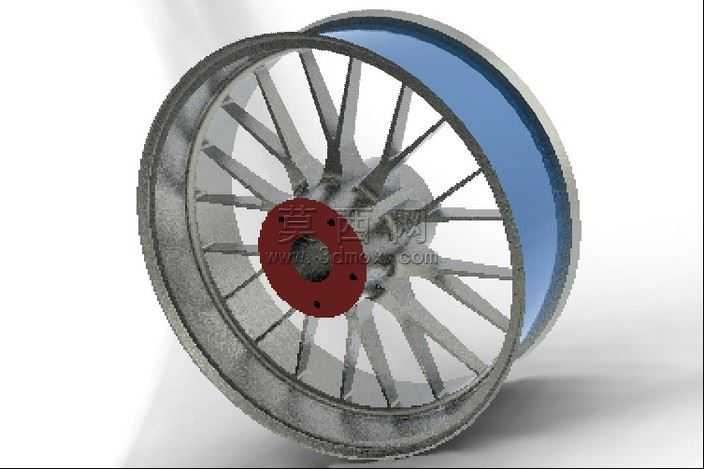

本作品为辐条式车轮轮缘的三维参数化建模成果，建模过程以SolidWorks为核心工具，遵循机械结构设计的合理性原则，完整还原了轮组从轮毂到轮缘的全结构细节。建模起始于中心轮毂基体的搭建，首先绘制轮毂安装法兰的截面草图，通过拉伸凸台命令生成带安装孔位的轮毂基体，对安装孔位采用圆周阵列方式完成均布排布，保证孔位的位置度符合装配要求，同时对法兰与辐条衔接的位置做圆角过渡处理，避免应力集中问题。辐条部分采用多辐条放射式结构，单根辐条通过绘制变截面引导线，以扫描命令生成带弧度的流线型辐条实体，再以轮毂中心轴为阵列基准，完成整圈辐条的圆周阵列，每根辐条与轮毂、轮缘的衔接处均做贴合约束，保证结构连接的整体性。轮缘作为核心承载结构，采用回转体建模思路，先绘制轮缘的轴向截面轮廓，包含轮辋的安装槽、侧边挡边、与辐条连接的内环面结构，通过旋转凸台命令生成轮缘基础实体，再对轮缘表面做细节处理，模拟金属轮缘的加工纹理特征。材质渲染阶段，对轮毂安装法兰部分赋予金属红漆材质，调整材质的粗糙度与反光度参数，模拟漆面的哑光金属质感；辐条与轮缘主体赋予铸钢材质，添加细微的颗粒纹理与磨损质感，还原金属构件的真实视觉效果；轮缘侧边的挡圈部分赋予蓝色工程塑料材质，通过调整材质的透明度与高光参数，区分不同构件的材质属性。场景搭建时采用柔和的影棚光源，添加地面接触阴影，通过多角度渲染展示轮缘的装配关系与结构细节，整体设计兼顾结构强度与视觉表现，可用于轮组结构教学、行走部件方案展示等场景，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整辐条数量、轮缘直径、安装孔距等关键参数，具备良好的可编辑性。
