抽拉式车载电视餐柜一体化结构

　　该结构面向旅居车、商务改装车及小型移动起居空间的内饰布置需求，将视听设备承载面与临时就餐台面整合在同一柜体单元中，解决紧凑舱室内墙面占用大、桌面展开后通行受阻的问题。柜体采用低位贴装思路，主体可沿舱体侧壁或床体侧边固定，深色上置面板用于承放平板电视，下方抽拉托盘向外延伸后形成平整餐台，收回时托盘完全藏入柜体轮廓，不额外挤占过道宽度。

　　从使用流程看，视听状态下电视面板保持固定倾角，线缆可沿后侧立边隐藏走线，避免舱内明线晃动；就餐或临时办公时，抽拉托盘沿两侧导向边平稳滑出，托盘前缘设置限位结构，防止完全拉出后倾覆。托盘表面承担杯具、餐盘、笔记本等轻载物品，边缘折边既提高薄板刚性，也能阻挡小件物品滑落。柜体下部保留封闭储物空间，可放置遥控器、充电线材、餐具和日常小物，使一个模块同时完成设备安装、桌面展开和杂物收纳。

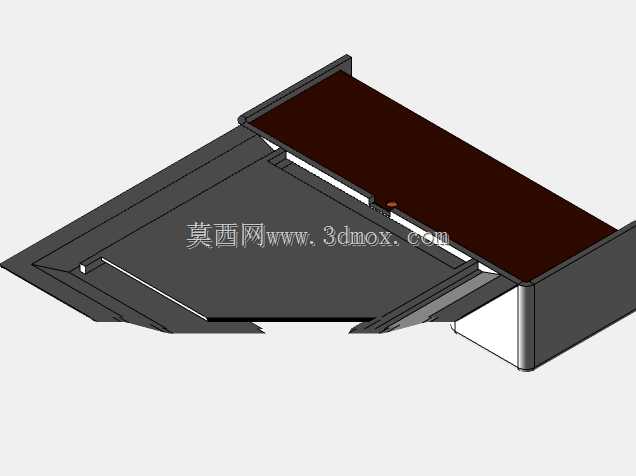

　　建模时需要重点控制三层关系：一是电视承载面板与抽拉托盘的高度差，保证屏幕观看视线不受托盘物品遮挡；二是抽拉行程与舱内座椅、床沿、门洞之间的安全间隙，展开后人员仍可侧身通过；三是柜体背部安装面与车体壁板的贴合边界，固定孔位应避开内饰加强筋和线束通道。外形上以长条形低柜为主，深棕色面板与灰色壳体形成明确分区，圆角端部降低乘员磕碰风险，底部白色封板兼顾遮挡和检修便利性。

　　结构细节方面，托盘两侧采用连续导向边承载侧向力，面板下方设置支撑转折面，减少薄板大跨度变形；后侧小卡扣用于托盘收回定位，车辆行驶过程中不易自行滑出。柜体侧板、底板和托盘均以钣金或复合板折弯思路构建，折边、搭接和止口位置清晰，便于后续展开工程图、确认板材厚度及装配顺序。安装边界需结合车内净高、座椅间距和电视尺寸复核，尤其要检查托盘全伸状态下的腿部空间、屏幕下沿高度以及柜体固定点承载能力。

　　在实际选型中，该模型可作为房车内饰模块、露营车改装件或小型公寓多功能家具的结构参考。设计人员可在现有骨架上替换拉手、锁扣、阻尼导轨和台面材质，也可将下部储物格调整为抽屉、开放格或设备舱。三维结构直观呈现了收起与展开两种姿态的空间占用，有利于在方案阶段干涉检查、行程校核和人机尺寸验证，减少实物试装时反复切割、改孔和返工。
