波纹弹性伸缩连接管件三维结构

　　该结构呈现的是一种两端带刚性连接段、中部采用多层波纹弹性段的柔性管道接头，主要用于管路系统中吸收轴向位移、补偿安装偏差并缓冲振动传递。在实际设备布置里，泵组出口、风机接口、小型流体管路以及需要频繁拆装维护的测试台架上，这类构件常被布置在刚性管道与运动或振动设备之间，避免硬连接因错位、热胀冷缩或运行振动产生附加应力。

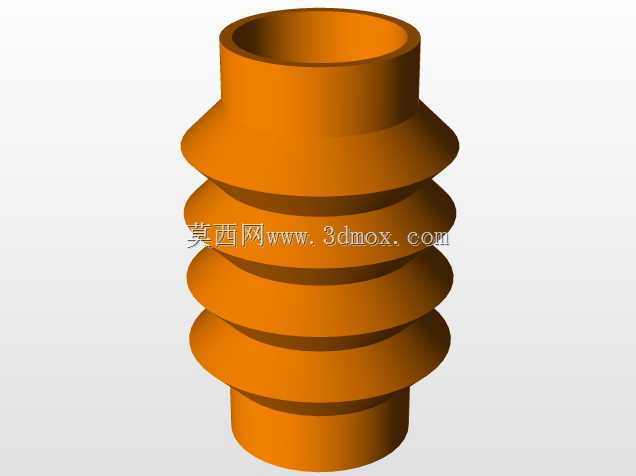

　　从结构组成看，两端圆柱段承担安装定位和接口配合作用，外轮廓保持规则圆柱面，便于与管箍、卡套或相邻管道端面进行同轴装配；中部波纹段由连续环状凸起构成，波形沿轴向重复排列，弯折区域形成可变形的薄壁柔性区。受压或受拉时，波纹侧壁通过微小弯曲和展开实现长度变化，横向偏移时各波节之间产生不均匀变形，从而在不破坏密封连续性的前提下提供位移补偿能力。

　　建模时需要重点控制波纹的节距、波高、壁厚以及过渡圆角。波高过小会限制伸缩量，过大则可能导致局部屈曲；节距过密会增加成型难度并降低轴向柔顺性，过疏又会使单波变形集中。两端刚性段与波纹段之间应设置平滑过渡，避免截面突变造成应力集中。若用于流体场景，内壁波谷区域还需考虑介质残留、压降和清洁性；若用于防护套场景，则应关注外部弯折半径与耐磨性能。

　　安装边界方面，该构件两端轴线理论上应保持同轴，允许的偏心量取决于波纹数量、波厚和材料许用应变。轴向预留长度不能按完全拉直状态确定，需要在最小压缩位与最大拉伸位之间保留工作余量，防止管路运行中被拉脱或压并。连接段外径、内径和有效长度构成主要包络尺寸；在狭窄机柜或设备内部布置时，还应校核弯曲状态下的最大外轮廓，避免波纹外圆与周边线束、支架发生干涉。

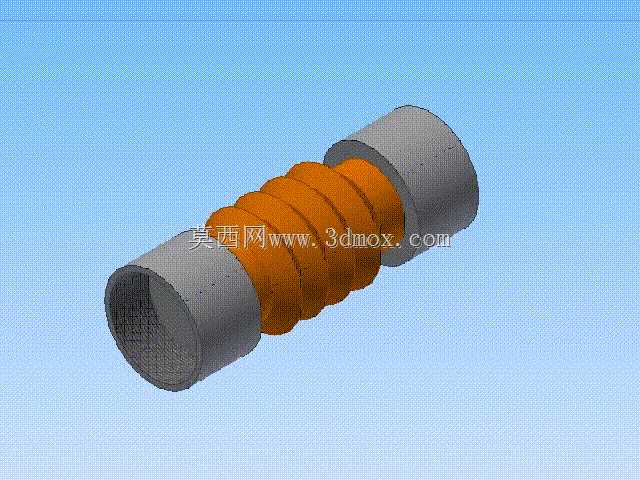

　　三维结构表达上，可先绘制单侧半剖面轮廓，通过旋转生成基础回转体，再对波纹区域进行周期性特征构建；端部接口可根据实际配合方式增加倒角、止口或密封面。渲染模型中灰色部分对应刚性端管，橙色波纹段突出柔性功能区，便于在装配评审时快速识别变形区域与固定区域。
