家用手动柑橘榨汁器结构造型设计

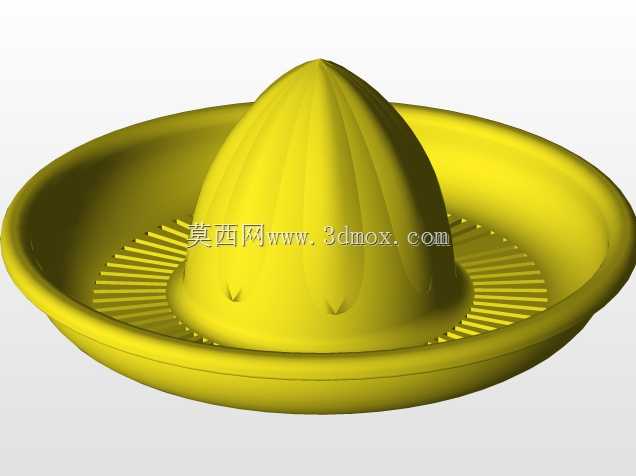

　　这款手动柑橘榨汁器的结构围绕鲜果压榨、汁液导流和果渣隔离三个核心动作展开，整体由中央锥形压榨凸台、环形集汁盘、放射状滤汁槽以及外圈挡液边组成。锥形凸台位于盘体中心，表面布置连续棱纹，作用是在柑橘半果被向下按压并旋转时，破坏果肉囊胞，使汁液沿锥面快速流出；凸台根部与盘底平滑相接，避免果肉纤维在转角处堆积，也便于冲洗。

　　从使用场景看，这类器具主要面向家庭厨房、饮品吧台和小型餐饮操作台，适合处理橙子、柠檬、西柚等柑橘类水果。与电动榨汁设备相比，手动结构不需要电机、刀网和传动件，清洗部位少，操作时噪声低，也不存在电气密封问题；其设计重点不在高产能，而在短时间内完成单果压榨、控制籽皮混入，并让汁液自然汇集。

　　盘体的环形凹槽承担集汁功能，锥面流下的果汁进入槽内后，可通过倾倒口或导流边导出。槽底设置放射状细密隔条，隔条之间形成汁液通道，同时拦截果核、白皮层和较大果肉颗粒。隔条间距需要兼顾流通面积与过滤效果：过宽会让籽和渣进入汁液，过窄则容易被果肉纤维堵塞。模型中槽线沿圆周均匀分布，既保证出汁路径短，也使盘体在视觉上形成稳定的放射结构。

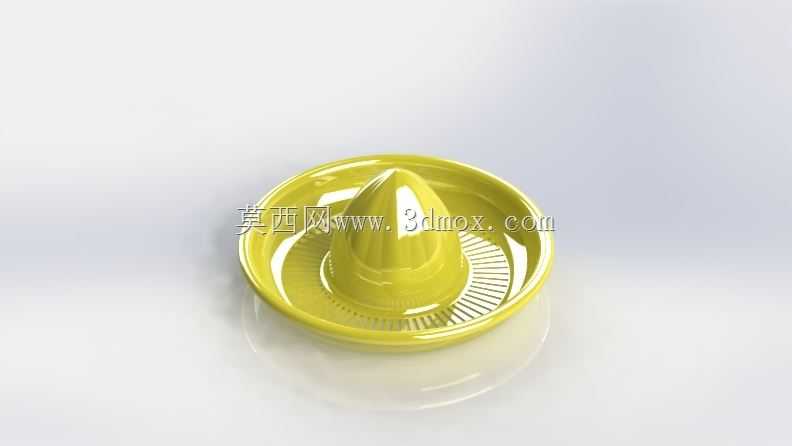

　　外形上，榨汁器采用浅盘加中心锥的一体化造型，外缘略高于集汁槽，形成挡液边界，防止按压过程中果汁外溢。锥顶做圆弧收束，便于半果定位；锥底直径与常见柑橘截面相匹配，使果肉能够充分贴附棱纹。盘体直径属于台面小器具尺度，放置在普通餐盘或杯口上方均可使用，底部可通过平整环面与台面接触，按压时依靠盘体自重和手部压力保持稳定。

　　建模时需要重点处理曲面连续性和拔模方向。中央锥面属于旋转体基础曲面，棱纹可通过周向阵列形成；集汁盘则由外环、槽底和滤条共同构成，滤条与盘底之间应保留圆角过渡，减少应力集中和卫生死角。若采用注塑成型，壁厚应尽量均匀，锥顶与盘底交接处不宜形成厚胶区，外沿和导流位置需考虑脱模斜度。若采用陶瓷或金属加工，表面棱纹高度和圆角半径则要根据材料工艺调整，以兼顾成型可行性与握持清洗的安全性。

　　结构边界方面，该产品没有复杂安装要求，核心约束是操作台面上的占用直径、盘体高度以及倾倒时的握持位置。设计时应让集汁槽容积满足单果出汁量，外缘高度足以容纳瞬时液流，同时盘体不能过深，否则手部按压行程增大、果渣清理不便。中央锥的高度要与水果半径协调，过低会导致压榨不充分，过高则使小果无法稳定贴合。整体结构把压榨、过滤、集汁和导流整合在同一盘体上，零件数量少，功能路径清晰，适合作为曲面造型、阵列特征和食品接触类器具结构设计的练习案例。
