车床四爪单动卡盘夹持工装结构

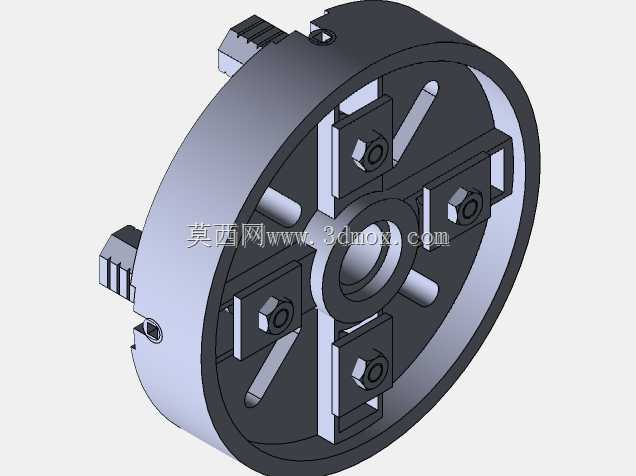

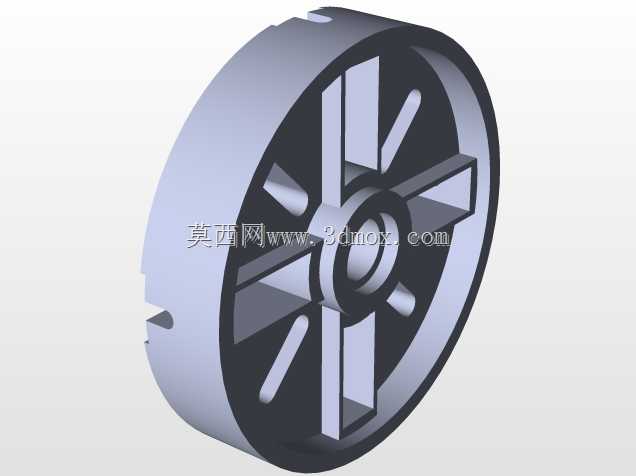

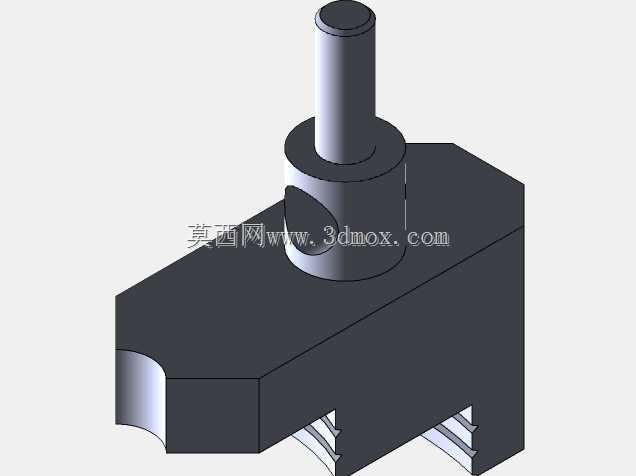

　　盘体采用圆盘式基体布局，正面沿圆周均布四条径向T形导槽，四个卡爪分别独立安装在导槽内，每个卡爪配置单独的丝杆传动副，转动对应丝杆时卡爪沿径向单独进给，区别于自定心三爪卡盘的同步联动逻辑，可对不规则截面、偏心工件、方形或异形毛坯进行找正装夹。盘体背面预留主轴连接法兰止口与螺栓孔位，安装边界需匹配车床主轴端部的法兰规格、止口直径与定位端面跳动要求；建模时导槽与卡爪配合面按滑动间隙控制，丝杆端部设置限位结构，避免卡爪进给超程脱出。卡爪夹持面可根据工件外形更换正爪或反爪，正爪用于夹持外圆较小工件，反爪可撑持内孔或大直径外圆；四个卡爪的独立调整特性允许工件轴线相对主轴轴线产生可控偏心，在车削偏心轴、偏心套类零件时无需额外复杂偏心夹具，

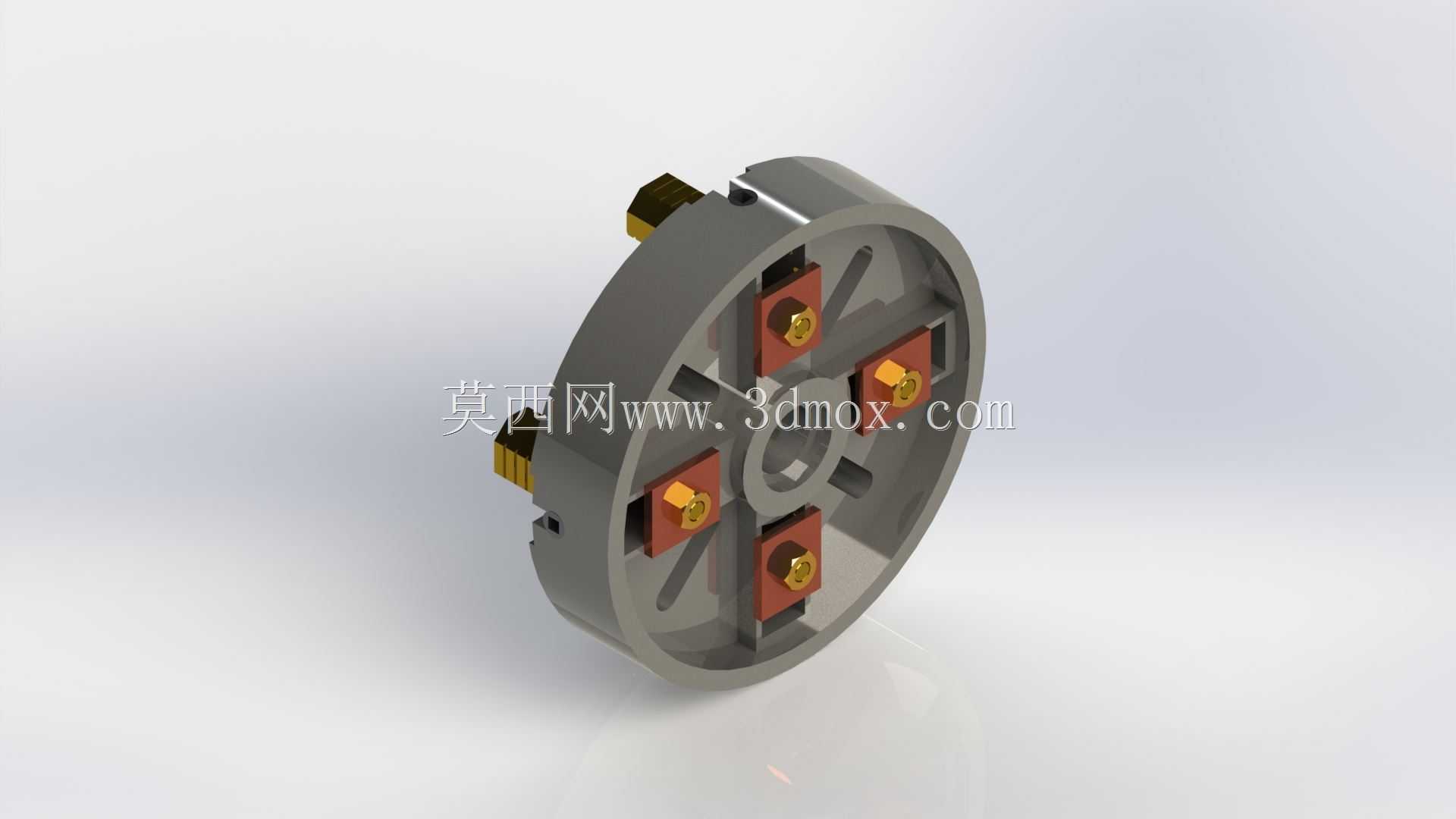

　　通过百分表逐点找正工件外圆或端面跳动即可锁定夹紧位置。实际加工场景中，四爪卡盘常用于单件小批量重型工件、铸件毛坯、锻件异形件的粗车工序，夹紧力相比自定心卡盘更大，卡爪行程调节范围更宽，对毛坯尺寸偏差的容忍度更高。结构设计上盘体材料选用高强度铸铁，保证刚性与减振性，导槽区域承受卡爪传递的切削反力，壁厚与加强筋布局需满足重载切削下的变形控制；丝杆采用梯形螺纹，具备自锁特性，夹紧后受切削振动不易松脱。三维建模过程中需完整还原盘体内部丝杆容纳腔、卡爪齿条啮合段、端面安装孔系、配重平衡结构以及各卡爪组件的装配关系，运动仿真可验证卡爪全行程移动时无干涉，丝杆转动顺畅；夹持状态下可校核卡爪与工件接触区域的受力分布，为夹紧力估算、

　　找正操作空间预留提供结构依据。该类卡盘作为车床核心通用附件，也可适配分度盘、焊接变位机等需要回转夹持的设备，安装时需保证盘体定位止口与主轴配合精度，卡爪导轨面润滑防尘结构在模型中通过护盖与防尘折板体现，长期使用中可减少切屑进入导槽造成的卡滞磨损。
