钢管式越野卡丁车防滚车架结构

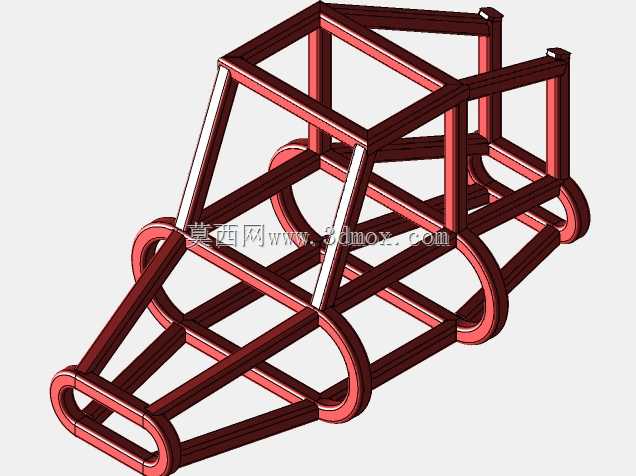

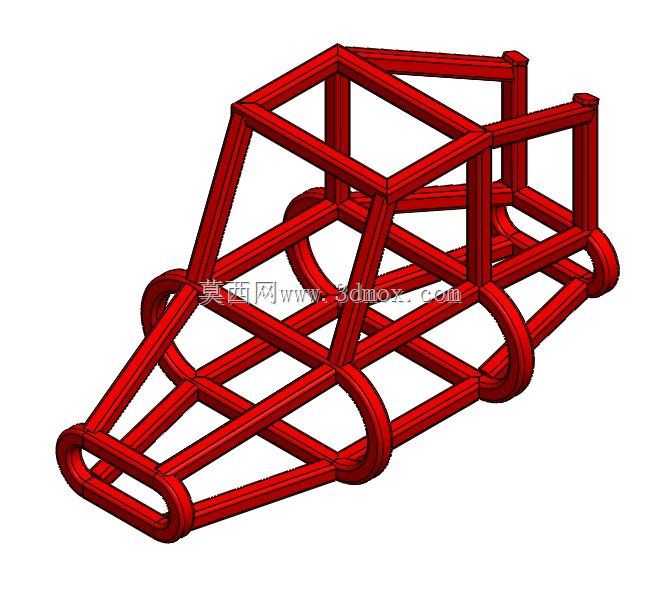

　　这套钢管桁架式车架主要面向小型越野卡丁车、场地娱乐车和自制 Baja 赛车的底盘开发场景，可作为整车承载骨架，用于布置动力总成、悬架摆臂、转向机构、座椅和防护外覆件。整车没有采用冲压钣金车身，而是通过圆管空间弯制、相贯拼接形成笼式承载结构，这种方案在小批量试制、教学竞赛和非道路车辆改装中比较常见，模具投入低，修改管线路径和安装点也更灵活。

　　前部区域由多根斜向圆管汇聚成锥形吸能区，管段之间形成连续三角形传力路径，正面碰撞时能够把载荷向两侧纵梁和底部横梁分散；前端环形管可作为保险杠或前置构件的安装边界，也能限制车头部件在轻微撞击时直接侵入乘员区。中部为驾驶舱核心，A柱、侧边防撞管、顶部横梁和底框共同围成乘员生存空间，管架内侧需要预留座椅、安全带锚点、方向盘和踏板的装配位置，建模时应同步检查人体坐姿、腿部活动量以及头盔与顶梁之间的间隙。

　　后部框架用于承接发动机、链轮传动、后悬架和后轮运动包络，横向圆管与斜撑交叉布置，可提高动力总成安装区域的扭转刚度。底部多道平行横梁不仅方便固定地板、踏板和电池，也能在越野托底时承担局部冲击。侧面弧形弯管可作为侧边防撞构件，其外轮廓决定车身覆盖件和轮眉的最大边界；车轮跳动、转向极限和链条张紧范围都应在车架装配校核中提前留出空间，避免后期干涉。

　　从建模思路看，圆管中心线应先按整车总布置建立空间骨架，再统一赋予管径和壁厚，相贯位置需保证管材轴线尽量交于节点，减少偏心弯矩。弯管半径不宜过小，否则实际冷弯时容易出现褶皱或截面压扁；关键焊缝区域应保留足够施焊角度，密集节点处还要考虑管端切割和工装定位顺序。车架悬置点、发动机吊点和安全带固定点不宜只依赖单根薄壁管，局部应增加加强板、衬管或交叉支撑。

　　该结构的价值在于把造型、强度和装配关系集中到同一套三维骨架中：设计人员可以据此校核离地间隙、轴距、轮距和重心位置，也能进一步导出管件下料长度、弯管角度和焊接夹具定位面。对于竞赛车辆开发而言，这种透明化的笼式车架还有利于快速减重，在满足侧碰、翻滚和悬架载荷传递的前提下，通过调整管径、壁厚和斜撑布置实现刚度与重量的平衡。
