车载卡扣式线束固定基座结构设计

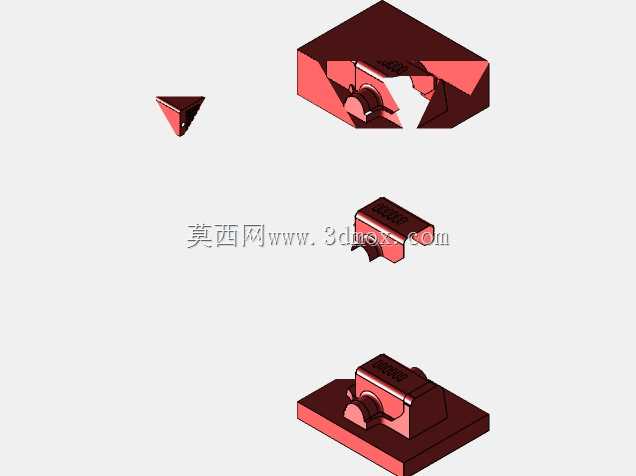

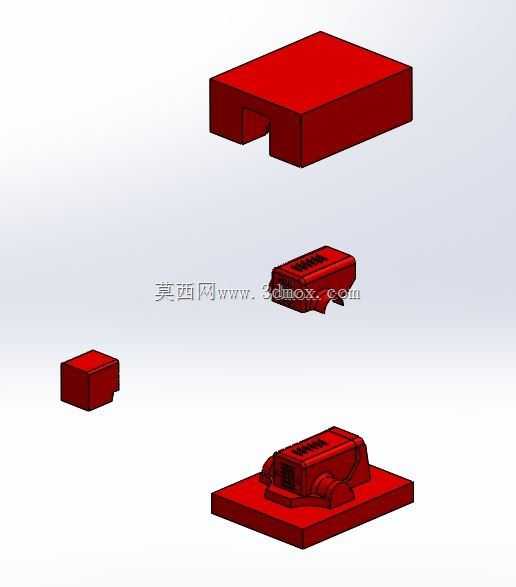

　　车载线束在整车装配环节里，零散走线如果没有可靠限位，车辆行驶过程中持续受振动拉扯，很容易出现线束磨破绝缘层、接插件松脱、走线干涉周边运动部件的问题，这款卡扣式固定基座就是针对车内狭小安装空间开发的线束限位构件，整套结构拆分为三个互相配合的实体部分：底部带卡槽的安装底座、中部带容线槽的压合主体、顶部限位封盖，装配时先将底座卡入车身钣金预设的方形开孔内，底座两侧的弹性卡爪在穿过开孔后自动回弹扣住钣金背面，不需要额外打螺丝或者点胶固定，单人徒手就能完成预装，总装工位的操作耗时比传统扎带固定方案缩短六成以上。

　　从安装边界来看，底座的卡接槽宽度匹配车身常用的0.8到1.5毫米厚度钣金，卡爪的预留变形量控制在1.2毫米，既保证插入时的顺畅度，又能在卡装完成后提供足够的抱紧力，整车经过颠簸路试、高低温循环测试后，基座不会出现松脱移位。中部主体的容线槽做了圆弧过渡处理，没有尖锐棱角，线束压入之后不会被硬棱割伤绝缘皮，槽内预留的防滑凸筋可以卡住线束外被，避免车辆振动时线束在槽内来回窜动。顶部封盖和主体采用卡扣咬合结构，封盖压下之后两侧的倒钩自动卡入主体侧边的限位槽，不需要额外紧固件就能把线束完全封在容腔内部，后期检修需要拆线束的时候，用一字起轻撬侧边的解锁缺口就能打开封盖，可反复拆装复用，不会像一次性扎带那样拆除后就只能报废。

　　设计过程中首先梳理了车内安装点位的空间约束：仪表台内部、车门内饰板内侧、顶棚走线槽这些位置的可用安装高度普遍不足20毫米，所以整套基座装配完成后的总高度控制在18毫米以内，底座的外轮廓长宽尺寸适配钣金上通用的预制安装孔位，不需要为了这个固定件额外新开安装孔，减少车身钣金的加工工序。结构的壁厚做了均匀化处理，所有转角位置都加了R2以上的圆角，避免注塑成型的时候出现局部缩痕、应力集中开裂的问题，卡爪位置的壁厚特意做了0.3毫米的减薄，保证卡爪有足够的弹性变形量，反复拆装十次以上也不会出现塑性断裂。

　　这类固定件除了车载线束固定场景，也可以用在工业控制柜内部走线、家电内部线缆限位的场合，只要匹配对应厚度的安装板开孔，就能快速完成线缆的规整固定，替代传统的扎带、胶粘线卡，装配一致性更好，长期使用的抗振动老化表现更稳定。建模时所有配合面都预留了0.2毫米的装配间隙，保证注塑件存在合理成型公差的情况下，三个部件依然可以顺畅拼合，不会出现卡滞或者装配后松动旷量的问题。
