本田ACTIVA踏板摩托车车身覆盖件结构

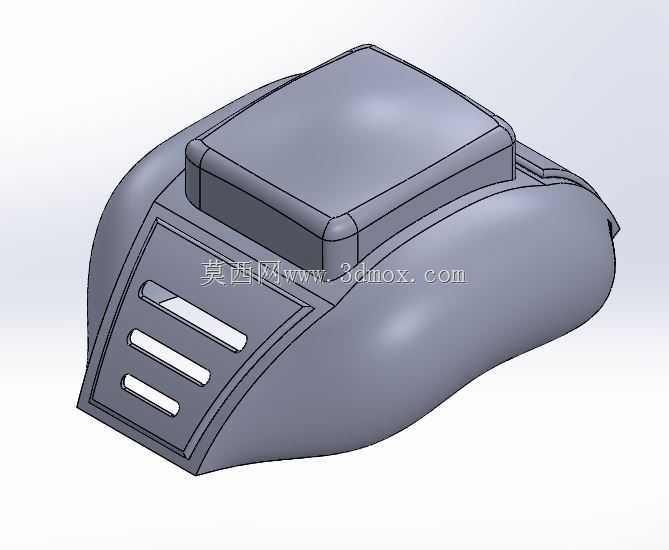

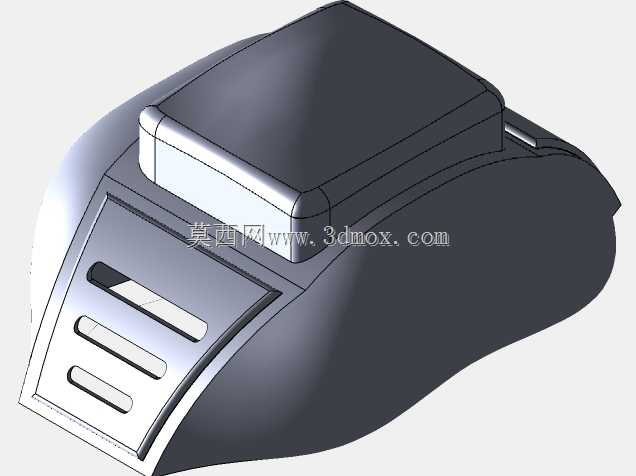

　　这套三维数模围绕踏板摩托车前部及座垫下方的主体外覆盖区域展开，呈现的是兼具外观曲面、安装承载与通风散热功能的车身壳体结构。从实际装车场景看，该部件位于踏板车车架外侧，承担整流、防护、装饰以及内部元件遮蔽等作用，前方斜置面板上开设三条平行长槽，可在行驶过程中引导气流经过动力舱或散热区域，降低热积聚风险，同时形成辨识度较高的前脸视觉特征。

　　建模时先依据整车总布置确定外轮廓边界，再处理大面连续过渡：顶部隆起区域对应座垫或储物箱体的安装空间，侧面采用饱满弧面以贴合踏板车宽体造型，前后端收窄并预留与前围、侧盖、车架护板的搭接关系。曲面分块需要兼顾塑料件成型工艺，圆角半径沿棱线连续变化，避免出现局部曲率突变导致脱模困难或应力集中；前部三条通风槽并非简单开孔，而是带有倾斜导风角度和周边加强翻边，能够在保证开口面积的同时维持面板刚度。

　　从安装边界看，壳体内部需要为车架主管、线束、燃油箱或储物盒、制动及操控附件留出间隙，外表面则不能与转向把、前轮挡泥区域、座垫锁止机构发生运动干涉。数模中顶部矩形盒状区域可作为座垫底板、储物箱或电池舱的配合基准，周边凸缘用于螺钉、卡扣或橡胶缓冲垫的布置；下部弧形包络需贴近车架弯管，并在维修拆装时提供足够的工具操作空间。

　　结构设计上，这类覆盖件通常采用注塑成型思路，壁厚需保持相对均匀，边缘设置翻边以提升抗弯能力，卡扣位置对应车架或内板支撑点，避免悬空固定。前部迎风面承受飞石、雨水和气流载荷，通风槽之间的筋条方向应与主要受力路径一致；侧面大面虽然以造型为主，但仍需在背面布置加强筋或安装柱，防止装配后产生颤动。模型把外观曲面、开口特征和安装基体整合在同一结构中，可用于校核整车包覆关系、评审风槽导流方向、检查塑料件拔模斜度，也能作为后续工程细化、模具分型和装配干涉分析的基础。
