弹簧式冲压工装夹具结构设计

　　这套弹簧式冲压工装主要面向小型板件、薄片零件在压力加工工位上的定位、压紧与脱模需求，常见于五金冲压线、自动送料工位、小零件连续冲压以及装配前预压工序。现场使用时，工件先放置于下部承托板或定位块之间，上模随压机下行，弹簧组件提供渐进式压紧力，避免刚性压头直接冲击薄件造成压痕、翘曲或偏位；压机回程时，弹簧又承担顶出、复位和辅助脱料作用，使工件不粘附在上模面，减少人工撬取和停机整理。

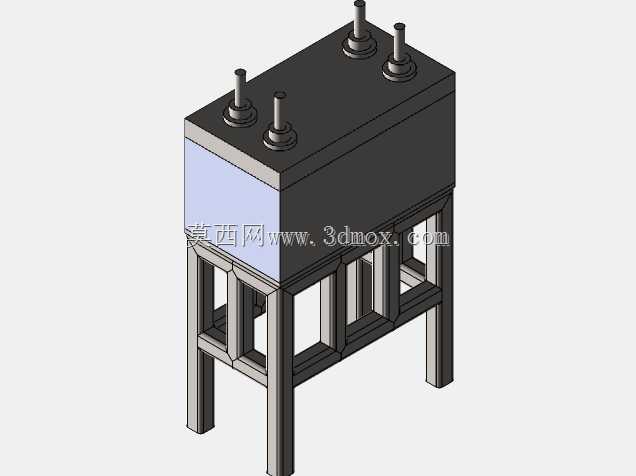

　　结构上采用框架式底座承载，立柱或导杆沿四角布置，为上下板件提供运动导向。框架由型材或焊接方管构成，重点在于控制侧向刚性与立柱平行度：若导杆间距过小，压板在偏载冲压时容易倾斜；若跨距过大，则会增加整机占地并降低导杆有效支撑比例。下部箱体式定位块用于容纳工件或避让冲压成形区域，其顶面开设定位孔和槽口，可与销钉、仿形块配合，保证来料每次落在同一坐标边界内。

　　弹簧并非简单选型装配。设计时需要根据冲压行程、压料力、卸料力和压机闭合高度反复校核。弹簧预压量决定初始接触压力，全压缩量必须小于允许极限，避免长期并圈导致疲劳失效；多根弹簧对称布置时，还要保证刚度一致，使压板平行下行。长导柱与衬套配合承担导向功能，间隙过小会因粉尘、润滑不足出现卡滞，间隙过大则失去精定位意义。上、下安装板预留螺栓孔和沉孔，既方便固定弹簧座、导套和压头，也便于在不同产品换型时更换局部镶件。

　　从安装边界看，该工装需要在压机工作台面、闭合高度和送料高度之间留出协调空间。底座外形应小于压机工作台有效安装区，地脚或压板固定位置不能与废料下落槽、送料机构冲突；上部连接板要匹配滑块模柄或T型槽，并保证压力中心尽量与工装几何中心重合。侧面需预留取放件、传感器检测和维护弹簧的空间，不能为了追求紧凑而使导柱、弹簧位于操作者难以清理的死角。

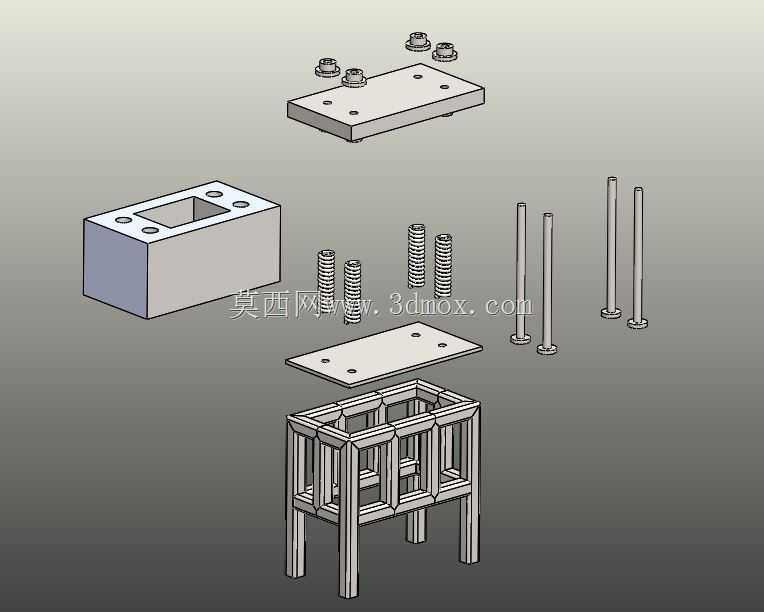

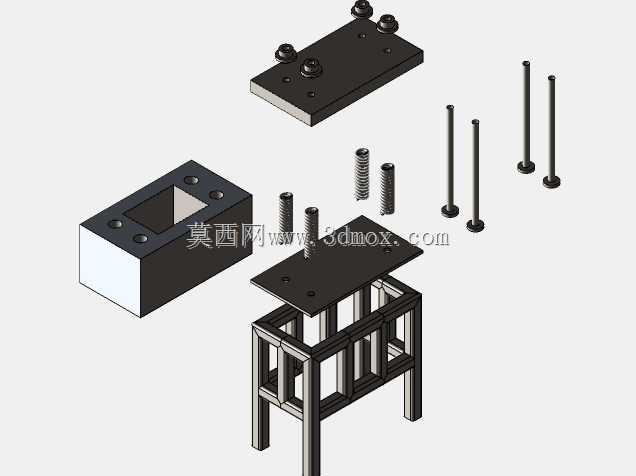

　　建模时应重点表达爆炸装配关系：框架、承托板、导向杆、弹簧、上压板、定位块和紧固件分别建立独立零件，弹簧按实际工作长度与压缩状态区分，导杆端部台阶、螺母锁紧面和板件沉孔均需体现。工程应用中，这类结构既可作为独立压装夹具，也可嵌入自动化冲压线，与送料机、检测工位和取件机械手联动，通过稳定压料与快速复位提升小零件冲压过程的一致性。
