六角外螺纹直通燃气铜接头结构

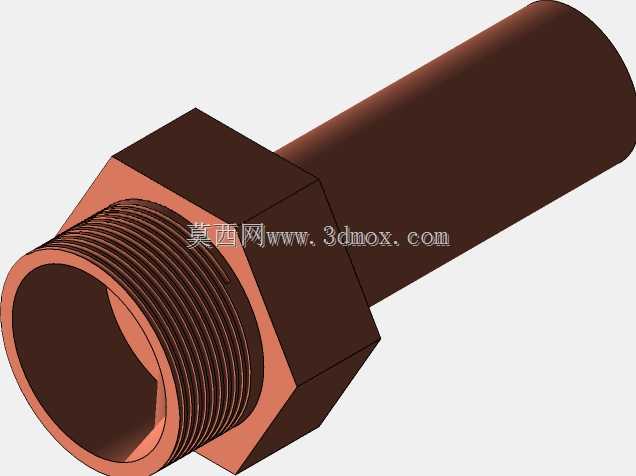

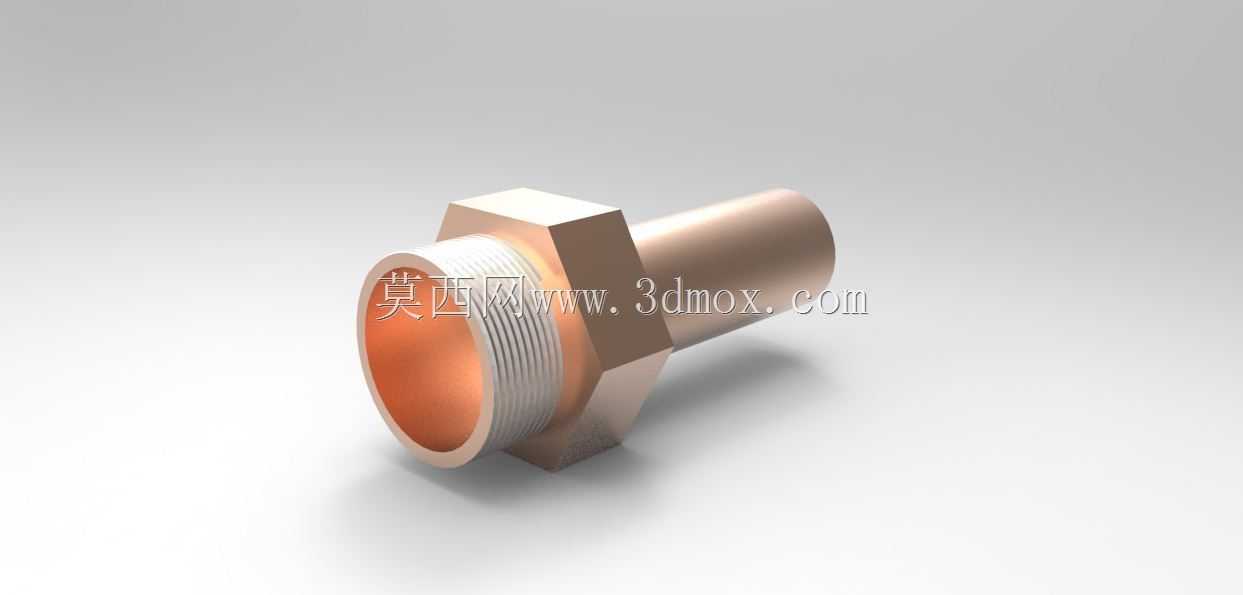

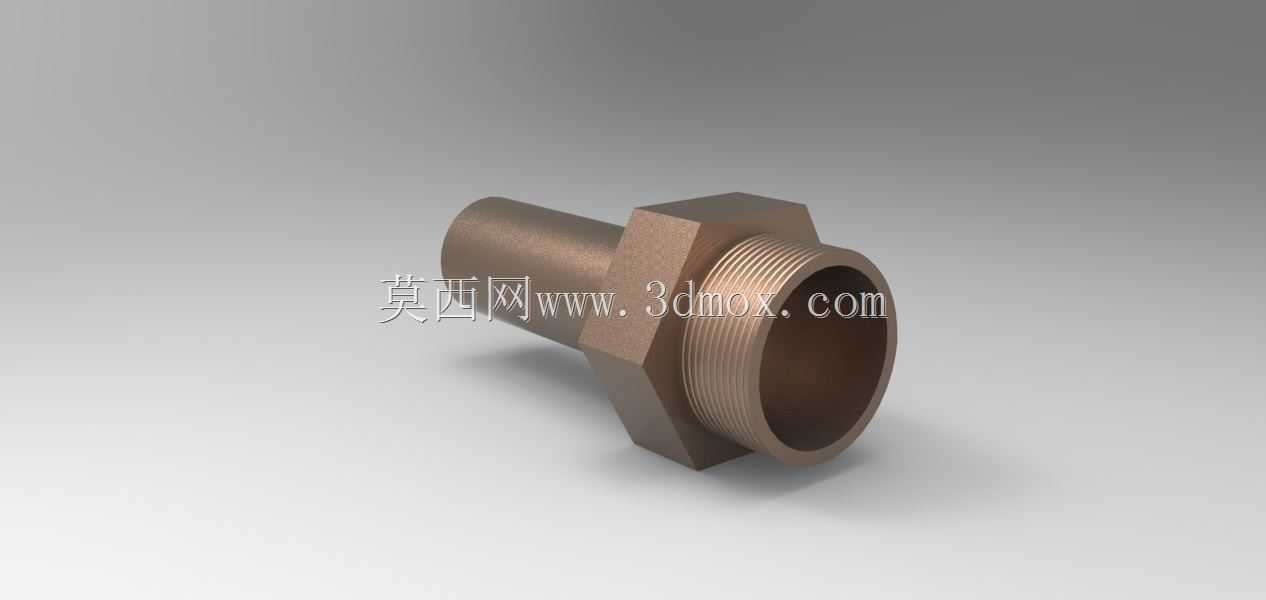

　　该零件属于燃气管路系统中的终端连接接头，整体采用黄铜材质加工，兼顾耐腐蚀性能与管路密封可靠性，常见于民用燃气灶具、壁挂采暖炉、燃气热水器以及小型工业燃烧设备的进气端，用来完成刚性管路与软管或阀体接口之间的过渡衔接。从结构布局来看，零件一端为光滑圆柱插管段，外径与配套燃气软管内径匹配，插管外壁可加工环形防脱槽，装配后配合卡箍锁紧，避免软管受内部气压冲击或外力拉扯时脱落；另一端加工连续外锥管螺纹，螺纹段内部为贯通流道，螺纹拧紧后依靠牙型挤压形成密封，中部一体成型的六角凸台是标准扳手夹持位，使用普通开口扳手或活动扳手即可施加拧紧力矩，无需定制工装。建模过程中优先保证流道全程同轴，插管段、六角台、外螺纹段三者回转中心偏差控制在较小范围，

　　避免装配后出现管路偏心、密封面受力不均的问题；六角对边尺寸按照常规管接头扳手空间设计，相邻棱角保留轻微倒角，既去除加工锐边防止划伤安装人员，也能在批量压铸或红冲成型时降低模具棱角处的应力集中。零件轴向总长度预留了足够的拧入行程，外螺纹段长度覆盖标准管螺纹有效啮合牙数，六角台朝向螺纹的端面可作为密封垫片的压紧面，当对接端面为平面密封结构时，可在该端面与对接件之间放置紫铜垫片或丁腈橡胶密封垫，进一步降低燃气泄漏风险。插管段末端加工导入倒角，软管装配时可顺利套入，不会刮伤软管内壁；外螺纹起始端同样加工引导锥，手动对扣拧入时不会出现错牙、烂牙现象。在整机设备布置时，该接头通常安装在设备进气口附近，外围需要预留扳手摆动空间，

　　六角台周边不能被设备壳体、其他管路遮挡，保证后期维护时可以直接拆卸；接头流道内径根据额定燃气流量设计，内壁光滑无突变台阶，降低燃气流动阻力，避免节流产生噪音。黄铜材料的切削加工性能良好，批量化生产时可采用棒料数控车加工完成外形、内孔与螺纹，六角部位可通过铣削或热锻成型，表面无需额外涂装即可在室内燃气环境中长期使用。建模时螺纹特征按照标准管螺纹牙型参数构建，密封端面、夹持面、插管配合面的尺寸关联设置，修改接口规格时可以同步更新各段尺寸，方便衍生出不同通径、不同螺纹规格的系列接头，适配不同功率燃烧设备的进气连接需求。
