大线径接地端磨平压缩螺旋弹簧

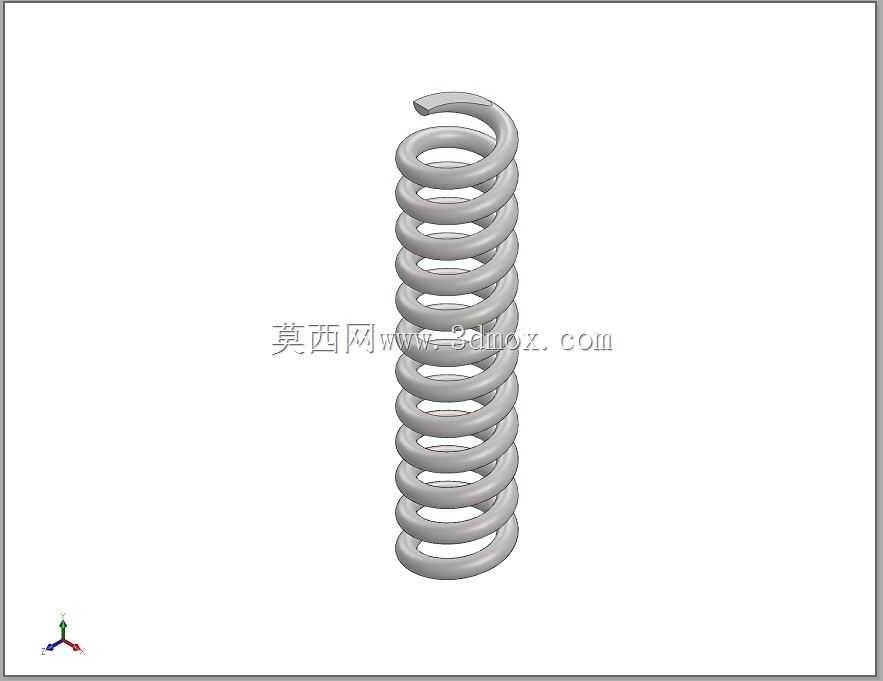

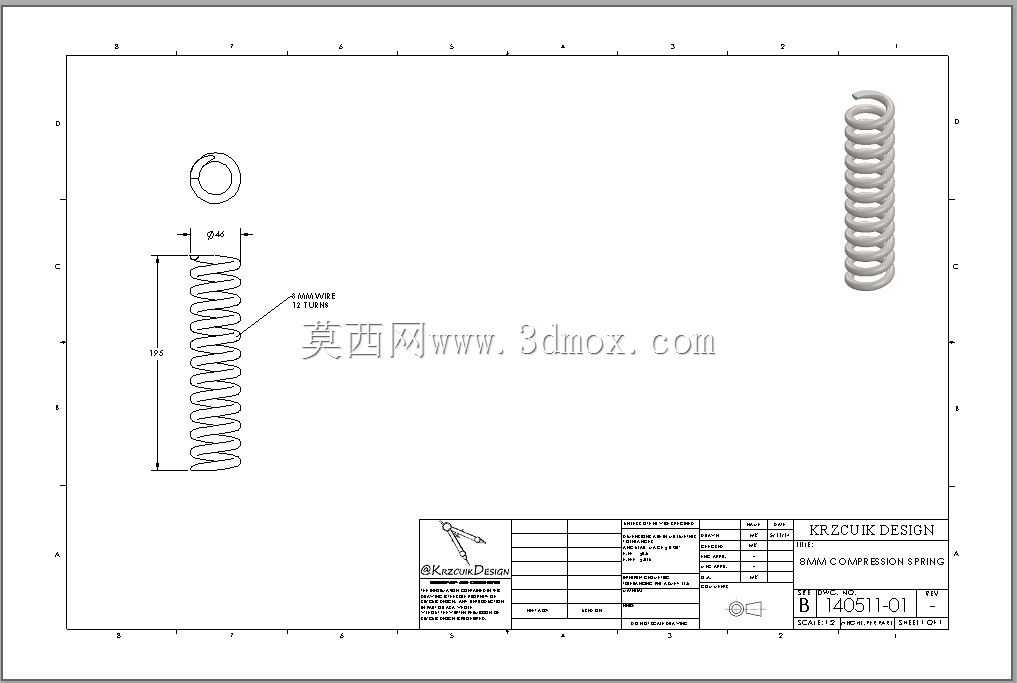

　　这款弹簧采用圆柱螺旋压缩构型，两端做接地磨平处理，线径达到8mm，弹簧中径46mm，自由总长度195mm，属于重载型压簧，在工程机械、重型工装夹具、矿山设备缓冲工位、车辆悬架辅助支撑场景中十分常见。粗线径的选型直接决定了它的承载区间，常规细钢丝压簧多用于轻载复位，而该款簧丝截面尺寸大，抗屈服能力强，能够承受高频次大载荷压缩循环，不容易出现永久变形。

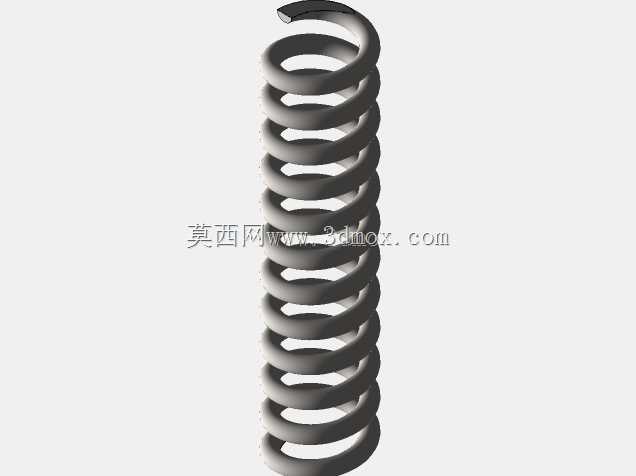

　　从结构设计逻辑来看，两端磨平的接地结构是这款零件的核心细节：普通不磨平的压簧端面存在螺旋升角，装配后支撑面为线接触，受压时容易出现偏载、侧向滑移，端面贴合并磨平至有效圈贴合支撑面后，弹簧两端可以完全贴合安装座的平面，轴向加载时载荷沿簧圈均匀传递，不会发生侧弯、蹭圈异响。建模过程中需要先通过螺旋线生成扫掠路径，路径螺距按照有效工作圈数匹配总行程预留压缩余量，两端的支撑圈需要逐步收紧螺距，过渡段曲率要做顺滑处理，避免折弯处出现应力集中——实际生产中这类粗线径弹簧卷制后都要经过淬火回火热处理，表面强化喷丸，过渡圆角如果建模时存在硬折，热处理阶段就会在折角位置萌生裂纹，服役后很快断裂失效。

　　安装边界上，外径方向需要预留足够的导向间隙，这类大压簧通常要么装入配套的导向套筒内，要么中间穿入导向芯轴，防止长弹簧在大压缩量下发生失稳屈曲。195mm的自由长度搭配46mm的中径，长径比处于合理区间，配合导向结构后，工作行程可以取自由长度的百分之三十到四十，极限压缩时相邻簧圈之间仍要保留微小间隙，避免并圈后刚性冲击。接地端面的平面度、两端面与弹簧轴线的垂直度，是装配后能否均匀受力的关键公差项，建模时两端磨平切面要保证和中心轴线垂直，端面磨削厚度一般取簧丝直径的四分之一左右，既保证足够的支撑接触面积，又不会切掉过多簧丝导致端部强度下降。

　　实际工况里，这类弹簧常作为缓冲元件放在重载设备的限位工位，比如重型料架的减震支撑、压力机的回程缓冲、大型柜门的压紧复位，粗簧丝带来的高刚度可以抵消大吨位冲击，螺旋结构自身的阻尼特性也能吸收部分振动能量。设计校核阶段需要先根据线径、中径、有效圈数计算弹簧刚度，匹配工位所需的预紧力和最大工作载荷，确保压并载荷大于设备极限冲击力，同时预压状态下就有足够的初始弹力防止部件松旷。三维建模时扫掠簧丝的圆形截面要沿螺旋路径连续过渡，两端收口段的螺旋半径和螺距同步渐变，才能还原真实卷制后的零件形态，为后续装配干涉检查、力学仿真提供准确的几何基础。
