柴油机工作循环原理演示台架结构

　　这套台架主要面向柴油机工作过程示教与循环管路展示场景，常见于职业院校发动机实训室、技工培训中心以及内燃机原理展示区。它并不是直接承担动力输出的整机，而是把柴油机循环中涉及的储液、管路、阀件、观察段和支撑框架进行空间化布置，使学员能够从外部直观看清介质走向、部件相对位置和装配关系。

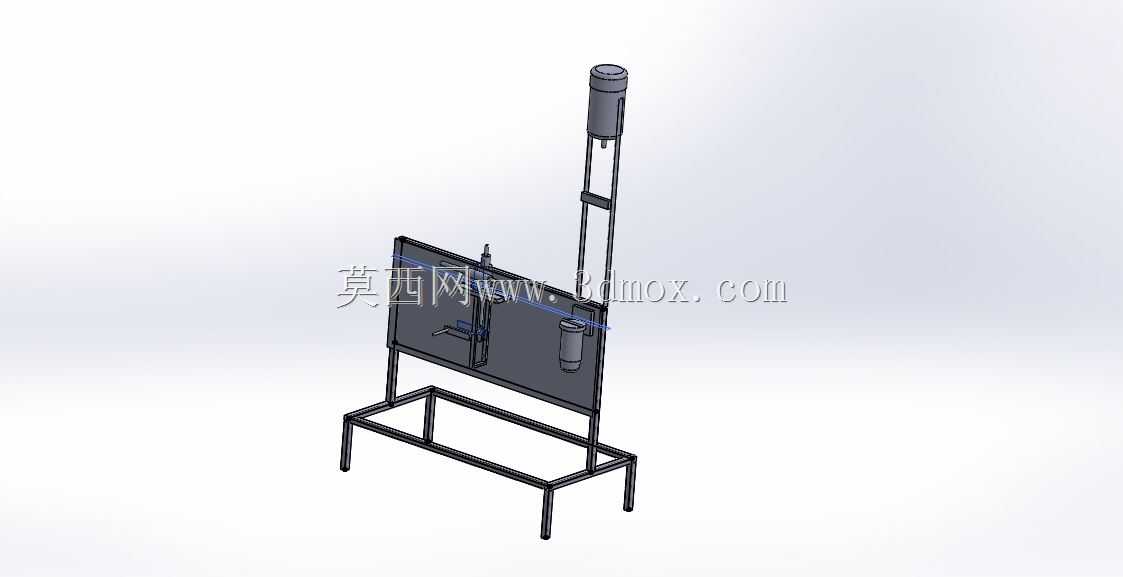

　　整体结构采用方管焊接支架作为承载基础，下部为矩形落地框架，四条支腿向外提供稳定支撑，台面区域承托竖向示教板。示教板处于人员站立观察的合适高度，管路和功能件集中布置在板面前侧，便于讲解时指向对应节点。支架后方设置一根较高的立式管柱，顶部安装圆筒状储液或排气类部件，中段通过管夹与横撑固定，形成明显的竖向循环路径；这种布置把高位容器、低位组件和板前管路拉开层次，避免所有零件挤在同一平面内。

　　从功能分区看，台架可分为支撑区、示教板区、高位筒体区和管路连接区。支撑区以型材或方管拼焊为主，杆件交接处保留清晰的连接关系，腿部底端可设置脚垫或固定孔，用于适应实训室地面不平以及长期摆放后的调平需求。示教板区承担安装基准作用，板面上布置阀件、接头、透明或半透明观察段以及小型容器，各元件之间通过弯管、直管和紧固件连接。高位筒体通过细长立柱抬升，能够形成液位差或排气高度差，使循环过程中的流向更具可视性。

　　设计思路上，该结构优先保证教学观察性而非紧凑性。管路走向尽量沿竖直和水平方向展开，弯头、三通、固定夹的位置明确，便于在三维环境中检查干涉、拆装顺序和维护空间。板前元件与板面之间预留安装距离，接头处保留扳手操作空间；高位筒体与支架之间设置多层抱箍，既限制径向晃动，也方便拆卸后单独维护。下部框架前方不设置密集遮挡，人员可靠近观察底部管路和支腿连接方式。

　　外形边界方面，台架高度由后方立式管柱决定，属于窄长型设备；占地面积主要由底部矩形框架控制，宽度和深度满足示教板及管路外伸即可。建模时需要重点控制筒体中心线、支架立柱中心线和示教板安装面之间的距离，管路转弯半径不得与板边、支腿或横撑发生冲突。现场摆放时，后侧应留出管路检修和筒体拆装空间，前侧则需保证教学观看距离。

　　在结构建模过程中，可将焊接框架拆分为腿、横梁、纵梁和支撑斜撑，将示教部分拆分为面板、管夹、阀件、容器、接头和管路。这样既能体现真实装配逻辑，也便于后续根据不同柴油机循环示教方案调整管道路径。对于紧固件和小型接头，可按标准件位置保留，不必过度追求无关细节；而对影响循环表达的筒体高度、管路坡度、阀件方向和观察窗位置，则应准确建模，因为这些要素直接关系到演示效果与实训理解。
