CA6140车床进给传动轴结构设计

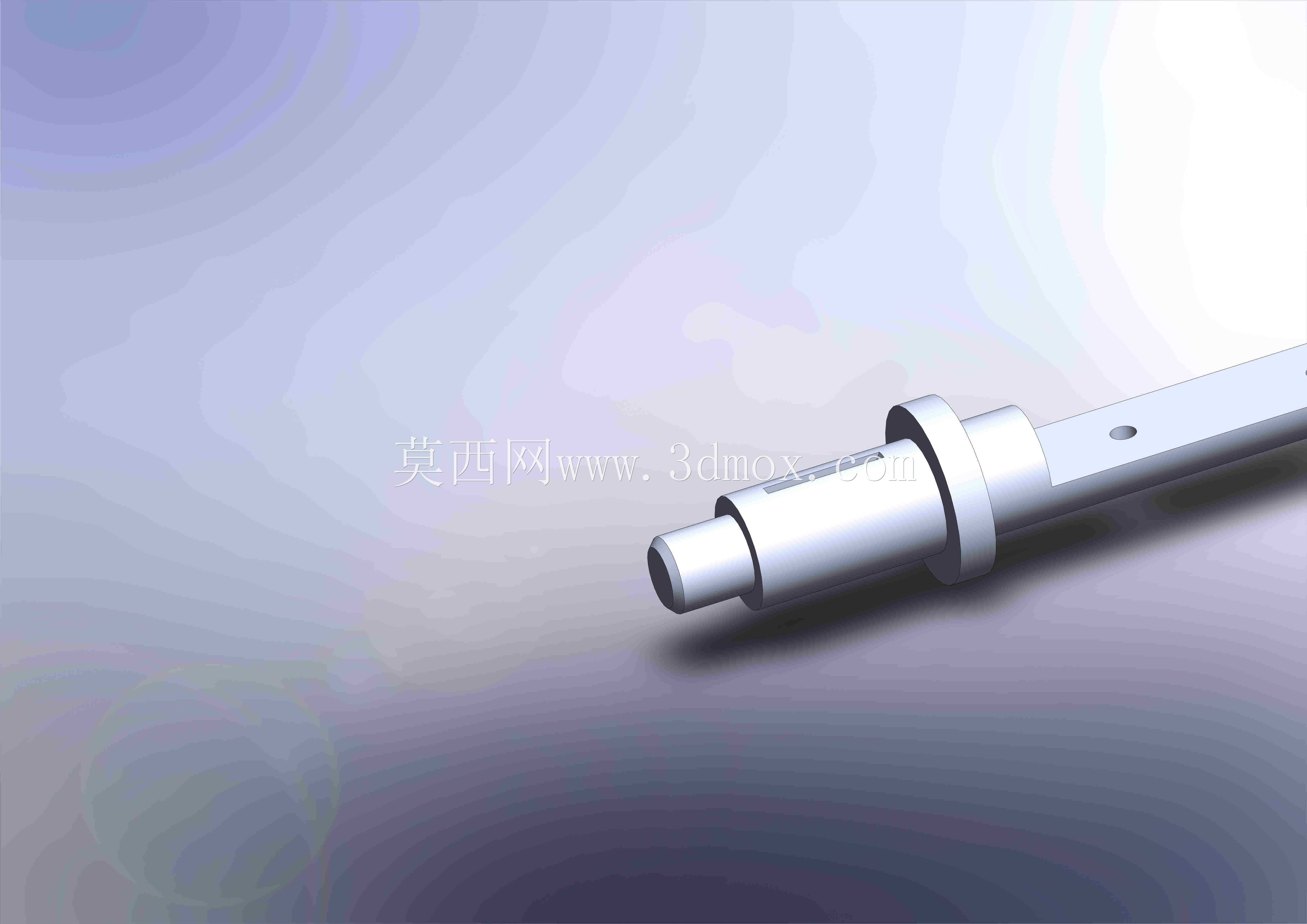

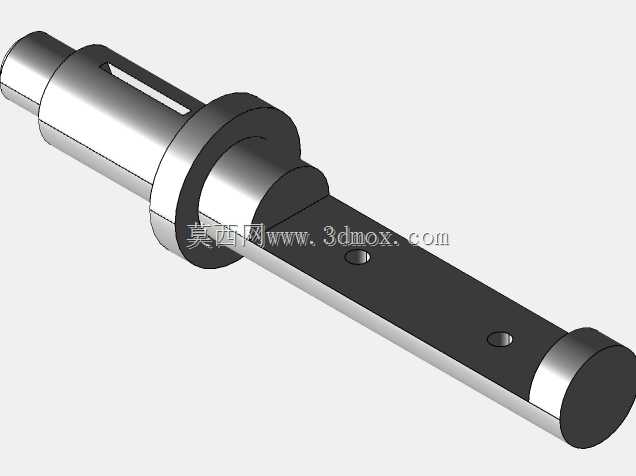

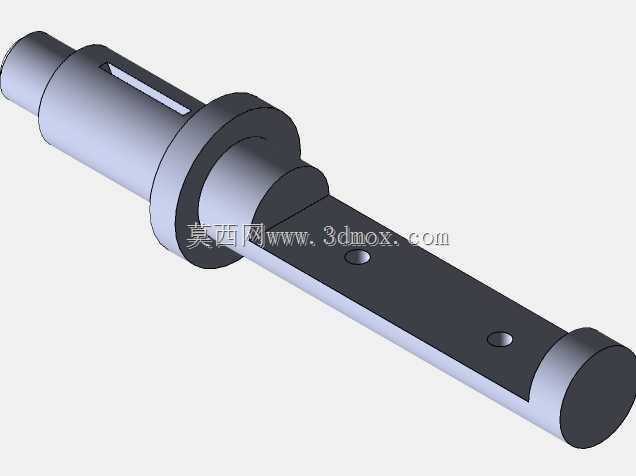

　　在普通卧式车床的进给传动体系里，这类阶梯轴是承担扭矩传递、运动换向的核心承载零件，日常加工中车削螺纹、走刀切削的动力传递，都要靠这类轴件完成不同传动比下的扭矩输出，直接影响进给运动的平稳性与切削加工的尺寸精度。从实际装配场景来看，这类轴件安装在车床溜板箱与进给箱的传动链衔接位置，轴身的阶梯结构是为了适配不同规格的传动齿轮、滑动轴承以及离合元件的安装定位，每一段轴径的公差配合都要对应装配件的配合要求，比如安装滑动轴承的轴段需要满足IT6级精度要求，表面粗糙度控制在Ra0.8以内，才能保证长期回转过程中的磨损量处于合理区间，避免出现进给窜动导致的加工表面振纹。设计这类轴件的时候，首先要核算进给工况下的最大传递扭矩，

　　CA6140车床最大进给抗力下轴件承受的扭转切应力要控制在45号钢调质处理的许用应力范围内，轴肩位置的圆角过渡是应力集中防控的关键，不能为了装配方便直接加工成直角台阶，否则在频繁正反转进给的交变载荷下，很容易在轴肩位置萌生疲劳裂纹，最终出现断轴故障。轴身上的径向通孔是为了安装传动销，用来和滑移齿轮实现周向固定，孔的位置要和轴上键槽的相位错开，避免同一截面的强度削弱过多，键槽的宽度深度要符合平键连接的标准尺寸，装配后键的两侧面要和齿轮键槽保持均匀接触，不能出现偏载导致的键侧压溃。从安装边界来看，轴件的两端轴颈要和箱体上的衬套孔保持同轴，装配后轴的径向圆跳动量要控制在0.02mm以内，

　　轴上的定位轴肩高度要比配套安装的齿轮轮毂倒角尺寸大1-2mm，保证齿轮轴向定位可靠，不会在进给负载变化时出现轴向窜动。轴端的倒角是为了装配时方便导入轴承孔和齿轮内孔，避免装配过程中刮伤衬套内壁或者齿轮内孔的配合表面。实际生产中这类轴件的加工要经过粗车、调质、半精车、磨削各道工序，磨削加工时要保证各段轴颈的同轴度，尤其是安装离合元件的轴段，形位公差超差会导致离合结合不顺畅，出现进给脱挡或者打齿的问题。日常设备维护中，这类轴件的润滑要通过箱体里的润滑油飞溅实现，轴上的油槽位置要对应轴承的润滑点，保证回转过程中润滑油能顺利进入摩擦面，减少磨损。很多车床进给故障的根源都在这类轴件的磨损或者变形上，比如轴颈磨损后间隙变大，会导致进给量不均匀，

　　车削端面时出现平面度超差，轴的弯曲变形会导致传动齿轮啮合间隙不均，出现传动异响甚至轮齿断裂。设计建模的时候要把各段轴的退刀槽、圆角、倒角这些工艺结构完整还原，不能只做光杆阶梯结构，这些细节直接决定了后续加工的工艺可行性，比如螺纹段的退刀槽宽度要满足车刀退刀的最小尺寸，磨削段的越程槽要符合磨床加工的标准要求，否则加工出来的零件没法满足装配要求。
