CA6140车床用异形挂钩式连接支撑构件

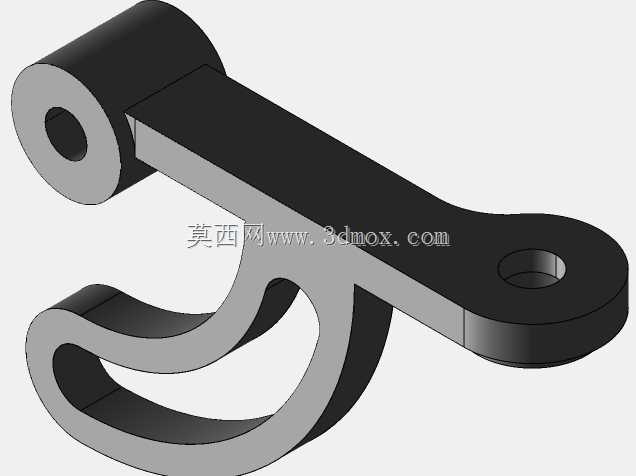

　　在普通卧式车床的进给机构、挂轮架周边以及防护装置的辅助连接部位，这类带铰接孔与挂钩结构的支撑构件是十分常见的小尺寸承载零件，日常设备维保、老旧车床配件国产化替换过程中，经常需要对这类异形结构件进行测绘建模，来替换磨损超差、出现裂纹的原厂配件。从结构形态来看，该构件一端为带通孔的圆柱铰接端，孔壁预留了足够的配合公差带，可与固定销轴形成间隙配合，满足构件小角度摆动的动作需求，铰接端的圆柱端面做了轻微倒角处理，既可以避免装配时刮伤配合件表面，也能去除加工毛刺，减少装配应力集中。构件中段为等截面的平直连接臂，截面采用矩形结构，在保证抗弯截面模量满足承载要求的前提下，尽可能压缩了构件的整体厚度，避免与周边的走刀管路、线缆排布产生空间干涉，

　　连接臂与两端结构的过渡位置均采用了大圆角过渡，避免铣削加工时出现应力集中缺口，同时也能提升构件承受交变载荷时的疲劳寿命。构件另一端集成了两个功能结构，其一为带通孔的平板式安装端，可通过螺栓或销轴与被支撑部件实现刚性连接，孔位的同轴度公差控制在0.02mm以内，保证装配后不会出现别劲、卡滞的问题；其二为向下延伸的弧形挂钩结构，挂钩的内弧面与圆柱铰接端保持了精准的同轴度公差，可在装配过程中临时挂接在基准轴上，方便单人完成螺栓紧固操作，同时在设备运行过程中，挂钩结构还能起到二次防脱的保护作用，即便主连接销轴出现松脱，构件也不会直接掉落引发设备故障或安全事故。从安装边界来看，该构件的整体外轮廓在摆动行程内不会超出车床侧腔的预留安装空间，

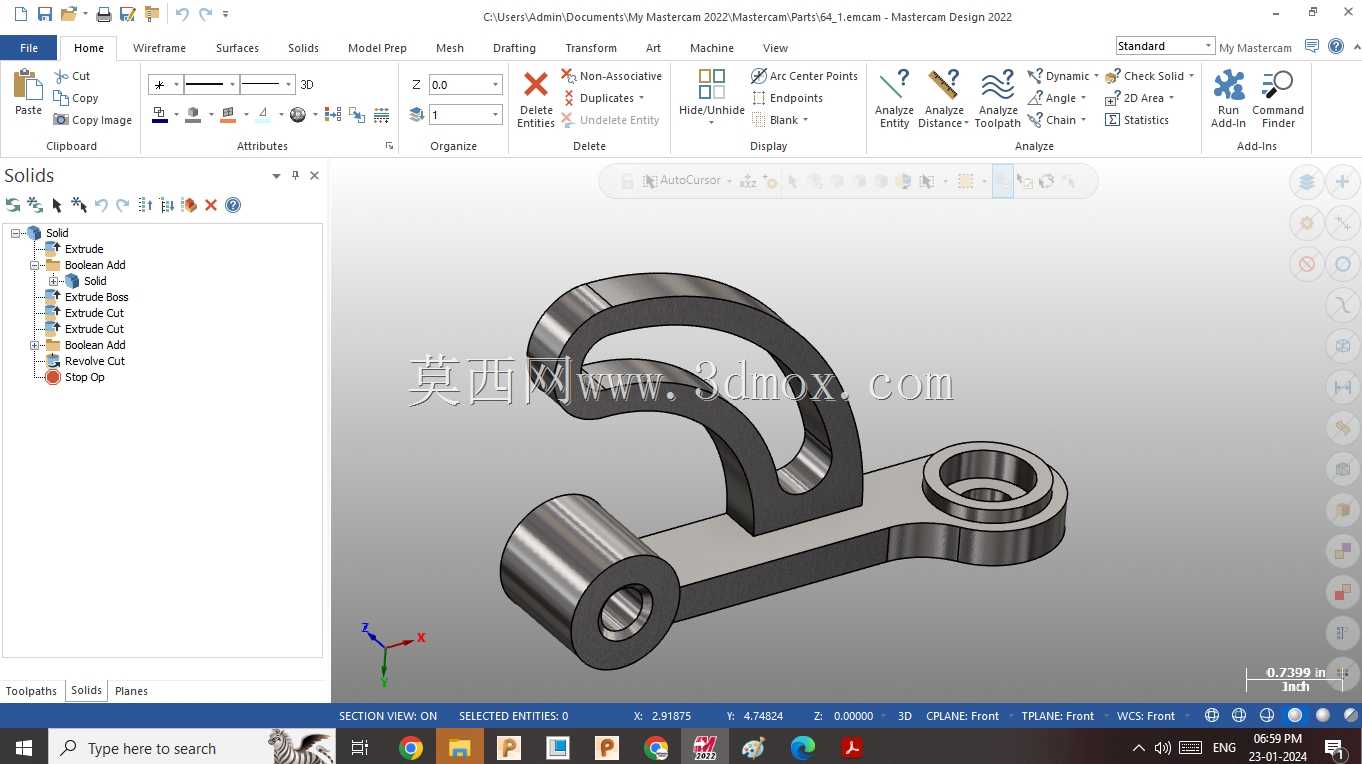

　　铰接端的销轴孔直径、安装端的孔位间距均匹配CA6140车床对应安装位的原厂尺寸，不需要对车床本体进行二次加工即可完成替换装配。建模过程中需要重点关注几个关键尺寸的控制：首先是两个铰接安装孔的中心距，这个尺寸直接决定了构件安装后的位置精度，偏差过大会导致被支撑部件出现偏移，影响车床相关机构的动作准确性；其次是弧形挂钩的内弧半径，尺寸偏小会导致无法顺利挂入基准轴，尺寸过大则会导致挂接间隙过大，失去临时定位与防脱的作用；另外各部位的壁厚需要保持均匀，避免热处理过程中出现变形超差，铰接孔的内壁粗糙度需要达到Ra1.6的要求，减少销轴转动过程中的磨损量，延长配件的使用寿命。这类零件虽然尺寸不大，但在车床的整体运行链路中承担着定位、支撑、

　　防脱的多重作用，建模时不能只关注外形的相似度，更要结合实际装配场景的公差要求、受力状态来还原各部位的细节特征，比如过渡圆角的大小、倒角的角度、孔位的公差带设置，这些细节直接决定了加工出来的零件能不能顺利装到设备上，能不能满足长期使用的强度要求。在实际的机床维保场景中，这类小零件往往因为原厂配件采购周期长、单价高，很多工厂都会选择自行测绘建模后外协加工，这就要求三维模型必须准确还原零件的所有装配特征，不能出现漏画倒角、忽略圆角的问题，否则加工出来的零件很可能出现装不上、配合间隙过大、应力集中容易断裂的问题。另外该构件的挂钩结构在设计时还考虑了装配工艺性，挂钩的开口方向与安装时的操作路径保持一致，作业人员不需要大幅度调整手的姿态就能完成挂接操作，在狭窄的车床侧腔空间内，这种细节设计能大幅降低装配的难度，减少维保作业的耗时。
