CA6140车床专用异形密封隔垫结构设计

　　在普通卧式车床的主轴箱、进给箱等箱体部件的装配环节中，结合面的密封性能直接决定了润滑油的泄漏控制水平与箱体内部传动件的运行稳定性，这款适配CA6140车床的异形隔垫结构，正是针对车床箱体特定异形结合面的密封需求开发的配套零件。从实际装配场景来看，CA6140车床作为机械加工车间应用最广泛的普通卧式车床，其主轴箱侧盖、进给箱观察窗结合面并非规则的圆形或矩形轮廓，而是为了避让内部齿轮传动路径、轴系伸出端形成的四叶形异形轮廓，常规的标准密封垫片无法完全覆盖结合面的密封边界，容易在轮廓突变位置出现密封压合不实、长期受润滑油浸泡后渗漏的问题，这款异形隔垫的轮廓完全匹配对应结合面的裁切边界，能够完整覆盖整个密封面，避免出现密封盲区。

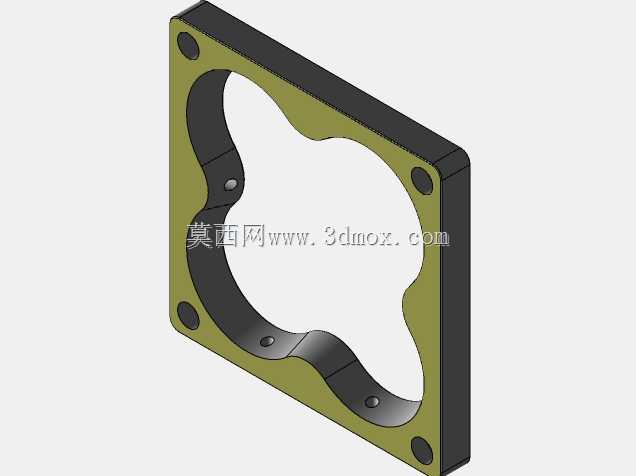

　　从功能特性上看，该隔垫采用双层复合结构设计，外层为军绿色硬质基材层，主要承担安装定位与承压支撑作用，内层为黑色弹性密封层，直接贴合箱体结合面的加工纹理，在螺栓锁紧的压力作用下，弹性层能够填充结合面微观的加工刀痕与平面度误差，阻断润滑油的渗漏路径。隔垫上预留的四个圆形安装孔位，完全对应结合面上的螺栓安装位置，孔位与螺栓杆部的间隙控制在0.2mm以内，既能够保证安装时的顺利对位，又不会因为间隙过大导致密封层在受压时向孔位内侧挤出，影响密封效果。隔垫的内轮廓为连续平滑的四弧过渡结构，完全避让箱体内部的运动部件空间，不会与内部旋转的齿轮、轴套发生运动干涉，同时内轮廓边缘做了小圆弧倒角处理，避免安装时锋利的边缘划伤操作人员，也防止长期受润滑油冲刷出现边缘掉屑的问题，避免杂质进入箱体润滑油路造成传动件磨损。

　　在设计思路上，这款隔垫的建模完全遵循CA6140车床对应结合面的实际测绘尺寸，首先提取结合面的外轮廓与内避让轮廓的点位坐标，通过样条曲线拟合出连续平滑的轮廓线，保证轮廓的曲率过渡均匀，没有锐角拐点，避免垫片在受压时出现应力集中导致的局部压溃。厚度方向的设计上，外层硬质基材厚度占总厚度的三分之二，保证垫片整体的结构刚度，在螺栓锁紧时不会出现整体翘曲变形，内层弹性密封层厚度控制在总厚度的三分之一，既保证足够的压缩量来填充结合面间隙，又不会因为压缩量过大导致垫片整体被压溃，丧失回弹密封能力。安装边界的设计上，垫片的外轮廓比箱体结合面的外边缘小1mm，保证安装后垫片不会突出结合面外侧，影响箱体的外观平整度，也避免突出部分长期受车间切削液、灰尘侵蚀出现提前老化；内轮廓比箱体内部的避让空间大0.5mm，保证垫片边缘不会伸入箱体内部的运动空间，杜绝运动干涉风险。

　　从实际应用的角度，这类异形密封隔垫除了承担密封作用外，还具备一定的隔振效果，车床运行时主轴箱内的齿轮啮合会产生持续的微幅振动，垫片的弹性层能够吸收部分振动能量，降低结合面之间的振动传递，减少连接螺栓因为长期振动出现的松退风险，同时也能一定程度降低齿轮啮合振动产生的噪声。在建模过程中，所有的安装孔位都做了同轴度校验，保证四个孔位的位置度误差控制在0.1mm以内，安装时不需要额外修锉孔位即可顺利对位，降低现场装配的修配工作量。垫片的边角位置都做了R0.5的圆角处理，避免应力集中导致的垫片开裂，同时也方便安装时的拿取与对位。针对车床箱体结合面长期接触润滑油、切削液的使用环境，材料选择上兼顾了耐油性能与抗老化性能，能够在-20℃到80℃的工作环境下长期保持弹性与密封性能，不需要频繁更换垫片，降低设备的维护成本。在装配工艺要求上，该垫片安装时需要保证结合面清洁无杂质，螺栓按照对角顺序逐步锁紧，锁紧力矩控制在对应螺栓的额定力矩范围内，避免局部压力过大导致垫片压溃，或者压力不足导致密封失效。
