10厘米长带钩拉伸弹簧结构设计

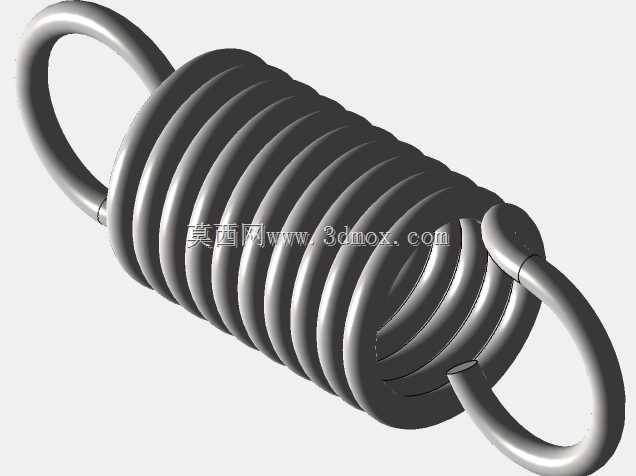

　　该拉伸弹簧模型以常见的圆柱螺旋拉簧为主体，两端采用弯制圆环钩结构，整体有效长度按10厘米左右的使用场景建立，适合在轻载复位、张紧悬挂和小行程回位机构中作为弹性元件使用。模型重点表达了螺旋簧体的连续绕制成形关系，簧丝直径、中径、节距和有效圈数之间保持协调，端部钩环由簧丝延伸后弯曲闭合，钩环轴线与弹簧中心轴线基本处于同一平面，便于在装配时直接挂接销轴、挂钩或支架孔位。

　　从实际设备用途看，这类拉簧并不承担大载荷冲击，而是依靠轴向拉伸产生回复力，常见于小型夹具、翻盖机构、张紧轮、脚踏回位、闸门复位、通讯工具及消费电子周边结构中。选型时不能只看自由长度，还要确认安装后是否存在预拉力：两端挂钩挂入支点后，弹簧通常已经处于轻微拉伸状态，这样可以消除机构间隙，避免动作过程中松脱或异响。模型中钩环的开口方向、环内径和弯曲半径需要与连接件直径匹配，若销轴过细，钩环接触区会产生局部压痕；若销轴过粗，则会造成装配干涉或强迫钩环变形。

　　结构建模时，簧体部分采用等直径螺旋扫掠思路，螺旋升角由圈数和节距共同决定，拉伸状态下圈与圈之间通常并紧，因此自由状态外观呈现密集螺旋柱面。端部钩环不能简单拼接独立圆环，应保持簧丝中心线连续过渡，弯曲处需预留合理曲率，避免在三维结构中形成过小半径，导致理论应力集中。钩环与螺旋段衔接的位置是拉簧疲劳失效的高发区域，设计中应让过渡段平滑，不在该处增加锐边、切口或焊接点。

　　安装边界方面，弹簧外径决定了周边避让空间，两端钩环在受拉后会产生角度偏转，支架孔位不宜限制钩环自由转动。若两支点距离固定，应按预拉伸量校核初始拉力；若机构工作行程较大，则需验算最大拉伸长度下的载荷是否超过材料允许范围。该模型可用于检查拉簧在装配体中的空间占位、挂钩方向、拉伸行程和干涉情况，也可为后续工程图中标注簧丝直径、弹簧外径、有效圈数、钩环尺寸及表面处理提供直观结构依据。
